VBV - hvor legger man tilførselene ut til sonene?
139
Asker
0
Jeg har et lite spørsmål ang ruting av VBV rør i nybygg.
I vårt nye hus har vi plate på mark i 1 etg og mest sannsynlig plasstøpt etasjeskiller og jeg funderer på hvor jeg skal plassere alle vannrørene mellom teknisk rom og de forskjellige sonene.
Teknisk rom er i ene enden av huset så det blir en stor mengde sløyfer som skal ut herfra. Spørsmålet er hvordan man fører disse frem til rommet de skal avgi varme til.
Dersom jeg støper de ned i bunnplaten, vil de jo avgi varme til "feil" rom. La oss si at gangen i senter av bygget brukes til å rute tilførselene så får man tett i tett med rør her som vil gi en stor varmeavgivning som ikke styres av noen regulator i gangen. Selv om sommeren vil gangen bli varmet iom at baderomskursene får sin tilførsel gjennom gangen..
Så hvordan rutes sløyfene vanligvis mellom teknisk rom og rommene rundt uten å avgi for mye varme på veien?
Noen tips?
I vårt nye hus har vi plate på mark i 1 etg og mest sannsynlig plasstøpt etasjeskiller og jeg funderer på hvor jeg skal plassere alle vannrørene mellom teknisk rom og de forskjellige sonene.
Teknisk rom er i ene enden av huset så det blir en stor mengde sløyfer som skal ut herfra. Spørsmålet er hvordan man fører disse frem til rommet de skal avgi varme til.
Dersom jeg støper de ned i bunnplaten, vil de jo avgi varme til "feil" rom. La oss si at gangen i senter av bygget brukes til å rute tilførselene så får man tett i tett med rør her som vil gi en stor varmeavgivning som ikke styres av noen regulator i gangen. Selv om sommeren vil gangen bli varmet iom at baderomskursene får sin tilførsel gjennom gangen..
Så hvordan rutes sløyfene vanligvis mellom teknisk rom og rommene rundt uten å avgi for mye varme på veien?
- Ned i markisolasjonen? Det kommer fort i konflikt med radonsperren...
- Kanskje man skulle rute VBV sløyfene under himling og så isolert føringsveiene for å hindre varmeavgivelsen?
Noen tips?
Selv har jeg konkludert med at jeg legger de lengste tilførslene i vegg i gang - og legger på så mye rørisolering det er plass til rundt rørene inni veggen.
- Baderomsbloggen min
....
...
...
Riktig som dere sier, at en må ha et bevisst forhold til dette, særlig om de støpes ned. Derimot er det ikke så mye som skal til for at varmeavgivelsen skal bli minimal. Om rørene støpes ned i et "varmt" gulv vil nok et varerør (type rør i rør) utenpå varmerøret være tilstrekkelig for å redusere varmeoverføringen betraktelig. (Må huske at det er ikke veldig høy temp som trengs i et varmerør i en moderne bolig, sjelden over 30 grader på vannet hos meg)
I vegg, uten varmeledende materiale, vil jeg tro det er mer enn tilstrekkelig med et varerør.
- Baderomsbloggen min
....
...
...
Varmeavgivelse til luft er ca: q= 8,92 · (deltaT)^1,1 (W/m²)
temperaturforskjell mellom vann rør og luft er sjelden over 10 grader (vanligvis lavere). Temperaturtapet gjennom røret alene er ca 2K. Dette gir grovt regnet ca 80w pr m2
Overflatearal på et 16mm rør er vel ca 2*pi*0,008m*1m = 0,05m2 pr meter --> 4W/m rør. Med varerør vil overflatetemp trolig reduseres 2-4K til,og varmeoverføringen blir trolig 2-3W/m
Når en ikke har luftbevegelse rundt røret (oppnås ved å ha det i en vegg) blir deltaT lavere, og dermed varmeoverføringen lavere.
Poenget er jo at dette er vesentlig lavere en det du trenger for å varme opp huset, og du har dermed god kontroll på temperaturene.
Ved nedstøpning blir det selvfølgelig anderledes, men jeg forutsetter at det legges i et "Varmt" gulv. Om det legges i et gulv hvor det ikke skal være oppvarmet hele tiden, vil det være lurt å isolere bedre.
Helt klart riktig tenkt.
Man får da en situasjon hvor varmerørene kommer opp av platen ved hver rom og så må de beskyttes /kveiles ved hvert rom helt til vegger /etasjeskiller er på plass. Først da kan man trekke tilførselene frem til teknisk rom.
Vil ikke det gi stor risiko for skader på rørene?
Og så må man dra en del meter ekstra lengde for å hindre at de blir for korte..

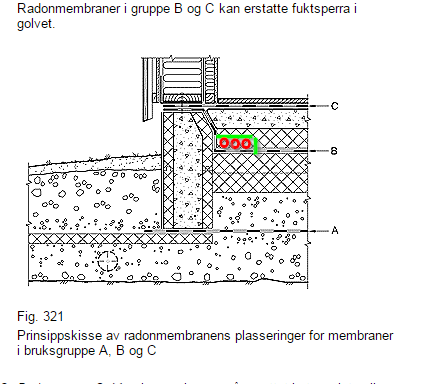

Hmm, en del av meg har mer lyst å legge de i en "kulvert" i markisolasjonen. Se bilde under. Med radonmembran i bruksgruppe B/A burde det være kurant å få inn rørene i markisolasjonen. (Har tegnet inn røde tilførselsrør på bilde).
Med en slik ruting av tilførselsrør oppnår man kraftig redusert "ukontrollert" varmetilførsel pga av tilførselene samt at man unngår mange VBV rør rundt omkring på bunnplata som venter på å bli ført i vegg/himling
En utfordring er kanskje at man må fylle noe mellom rørene pga av styrke. Kanskje blande noen bøtter flytsparkel og helde over?. Uanett kommer et par cm EPS på toppen slik at varmeavgivelsen opp til bunnplaten blir minimal.
