Elektrisk ON/OFF plugg som tar lav-spenning-krets som input - finnes det?
64
0
Hei,
jeg har et varmesystem/radiatorsystem i huset som virker fint.
Men - sirkulasjonspumpen går hele tiden og "hisser" i radiatorene (litt ubekvem lyd bl.a. på soverom). Jeg kunne derfor tenke meg at sirkulasjonspumpen* kun går når huset varmes opp dvs. radiator-varmtvannet tilføres energi/varme. Selve varmesystemet (Danfoss) har en fuksjon (eller: out-instruksjon) der en lav-volts krets er ON når vannet varmes opp, så derfor: finnes det en vanlig elektrisk plugg som er "wired", som altså kan ta instruksjonen om å sende vanlig strøm igjennom seg via en enkelt instruksjon (krets) a la den man finner f eks. i belkins "wemo maker" (samme lav-spenning-instruksjon)?
Jeg ville gjerne altså hatt en plugg (som sitter mellom vanlig vegg-stikkontakt og pluggen til sirkulasjonspumpa) som kan være AV eller PÅ, via en enkelt krets som er åpen eller lukket som input/instruksjon.
Sirkulasjonspumpen kan gå hele tiden den, så dette er ikke noe stort problem. Men igjen - om pumpa er av og det varme vannet bare står i radiatorene i de perioder huset er varmt nok, kan det være bra - "no sound".
Jeg håper ikke forklaringen er helt "godagmannøkseskaft"!
* sirkulasjonspumpen er av ny grundfos-modell, iflg. elektriker kan den uten problem slås på og av
jeg har et varmesystem/radiatorsystem i huset som virker fint.
Men - sirkulasjonspumpen går hele tiden og "hisser" i radiatorene (litt ubekvem lyd bl.a. på soverom). Jeg kunne derfor tenke meg at sirkulasjonspumpen* kun går når huset varmes opp dvs. radiator-varmtvannet tilføres energi/varme. Selve varmesystemet (Danfoss) har en fuksjon (eller: out-instruksjon) der en lav-volts krets er ON når vannet varmes opp, så derfor: finnes det en vanlig elektrisk plugg som er "wired", som altså kan ta instruksjonen om å sende vanlig strøm igjennom seg via en enkelt instruksjon (krets) a la den man finner f eks. i belkins "wemo maker" (samme lav-spenning-instruksjon)?
Jeg ville gjerne altså hatt en plugg (som sitter mellom vanlig vegg-stikkontakt og pluggen til sirkulasjonspumpa) som kan være AV eller PÅ, via en enkelt krets som er åpen eller lukket som input/instruksjon.
Sirkulasjonspumpen kan gå hele tiden den, så dette er ikke noe stort problem. Men igjen - om pumpa er av og det varme vannet bare står i radiatorene i de perioder huset er varmt nok, kan det være bra - "no sound".
Jeg håper ikke forklaringen er helt "godagmannøkseskaft"!
* sirkulasjonspumpen er av ny grundfos-modell, iflg. elektriker kan den uten problem slås på og av
Først og fremst. Hvilken spenning snakker vi om? 5V, 12V, 24V ?
Eller har Danfoss enheten din innebygget rele, at den lukker/åpner et potensialfritt kontaktsett?
Har du en tegning?

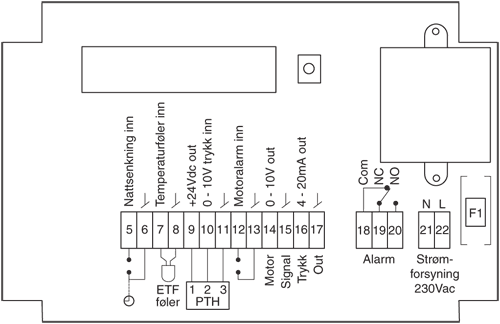

Se f.eks. denne:
Utgangen for "Alarm" her er potensialfri, altså det sendes ikke ut noen spenning/strøm her, det er kun en bryter. (Potensialfritt kontaktsett) Da står du helt fritt til å velge spenning selv.
Hvis du ser på utgangene til f.eks. motor ser en at det er spesifisert 0-10V spenning.
Du må nesten ha tegningen for å vite hva du skal kjøpe.. evt modellbetegnelsen, så finner en koblingskjema kjapt på nettet.
Hvis den ikke trekker for mye strøm kan det hende du kan drive den direkte fra varmesentralen din uten noe ekstra boks.
Jeg tror jammen jeg fant ut av det:

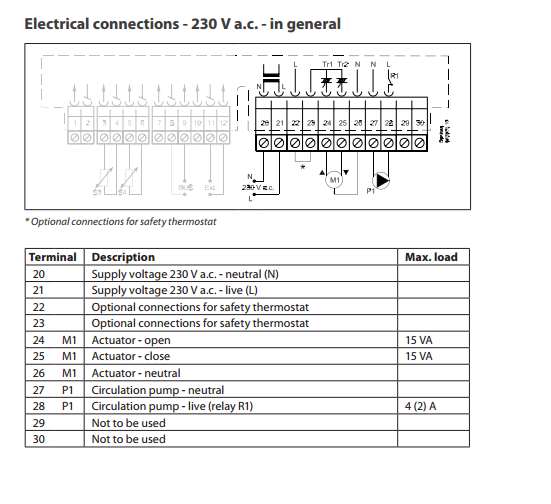

Varmesystemet er vann til radiatorer fra en kombielkjel, hvor "contoller" i systemet er en Danfos ECL 110. Vedlagt er et enkelt el-koblingsskjema. Jeg ser nå at elektrikeren bare har "routed" sirkulasjonspumpen min rett igjennom via pins 20 og 21 (pluss en bryter på ledningen, jf slå av pumpa om sommeren) - den burde kanskje heller vært på pin 27 og 28 i skjemaet, jeg antar de to pins vil "flow normal AC current" når sirkulasjonsventil er åpen (se under) og lukker kretsen når ventilen lukkes. Jeg kan sjekke det først med en lyspære.
KjellG - det er et bra system mener jeg, nytt, rent og pent: En elkjel varmer vann som kan gå til radiatorer. Danfos'en forteller i praksis en ventil om den skal være åpen eller lukket (ta med kombikjelen i sirkulasjonen, sende vann gjennom kombikjelen), og bare det. Fordi: knytter man en ekstern enhet til pin 11 og 12, kan Danfos'en settes opp til å være "brain retarded unit" i den forstand at den kun sender beskjed til om å åpne sirkulasjonventil til varmtvannet om pin 11 og 12 er lukket/åpen, og lukker ventilen hvis motsatt. Alle de andre funksjonene i Danfos'en er dermed "overridden".
Danfos'en kan egentlig styre mye selv, men den kan bare ikke konkurrere med moderne smart-termostater (jeg bruker Netatmo sin "thermostat") mhp. å lett drive på med natt-senking og "swipe to away mode" når man drar bort en helg osv., altså regulere varmen detaljert og spare energi/penger. Mitt Netatmo-smart-termomenter fungerer bare helt glimrende. Det eneste var altså den lyden fra sirkulasjonspumpa
Men max strømtrekk er 4(2)A ikke helt sikker på om det er 4 eller 2. Men uansett om det er 2A så blir det 460W. Så hvis pumpen din er mindre enn dette går det helt fint å koble den rett på der.
