Tolke tegninger for bærevegger

 52     0
Er det noen som kan tolke de to vedlagte tegningene for å finne ut om veggene er bærevegger eller ei?

Jeg lagte 5 piler på vegger det er planlagt å jobbe med / ta bort / flytte.

Dette var alt av tegninger som lå i mappen hos kommunen.

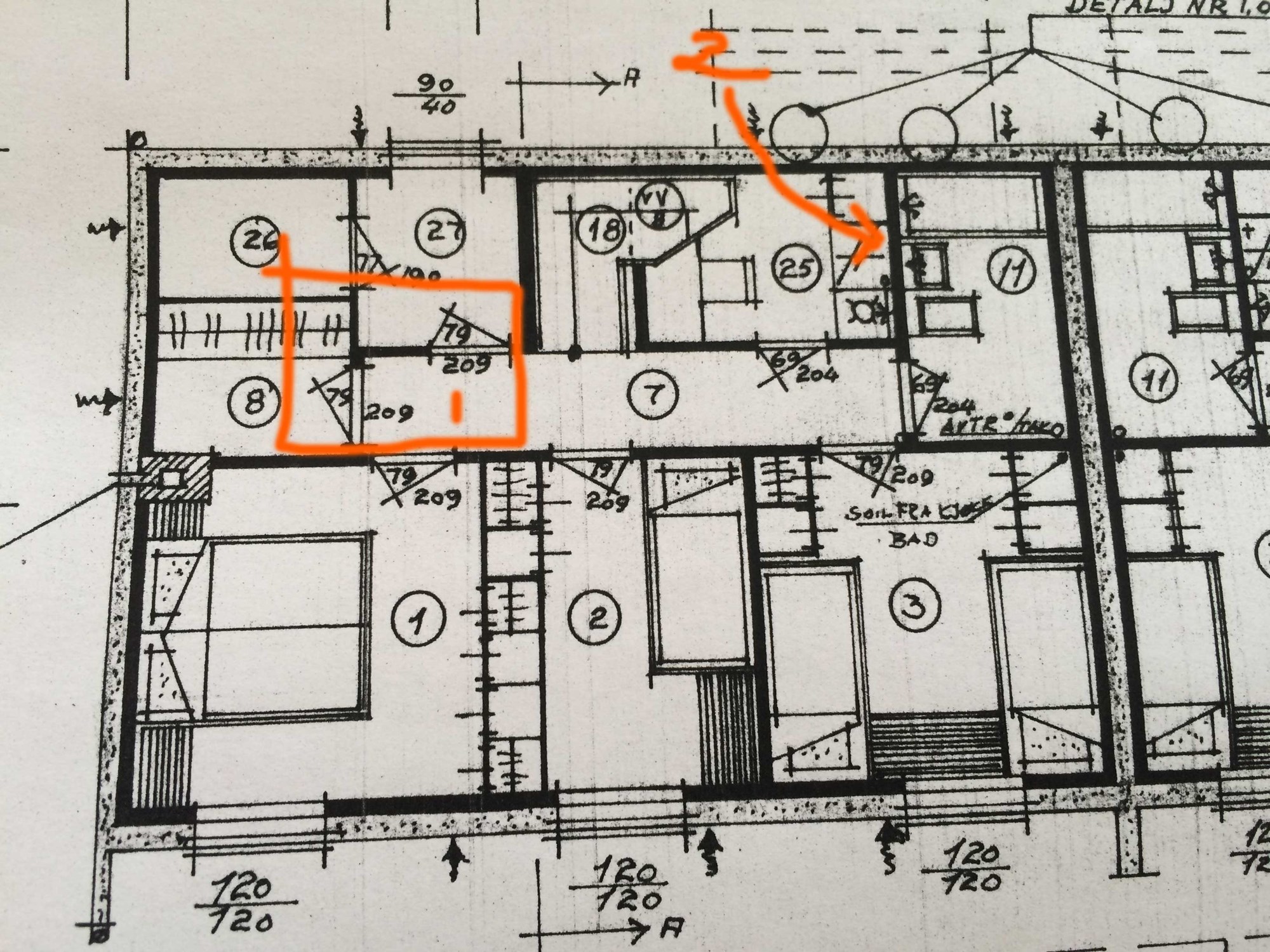

Tolke tegninger for bærevegger - kart2.jpg - AleksanderLyse

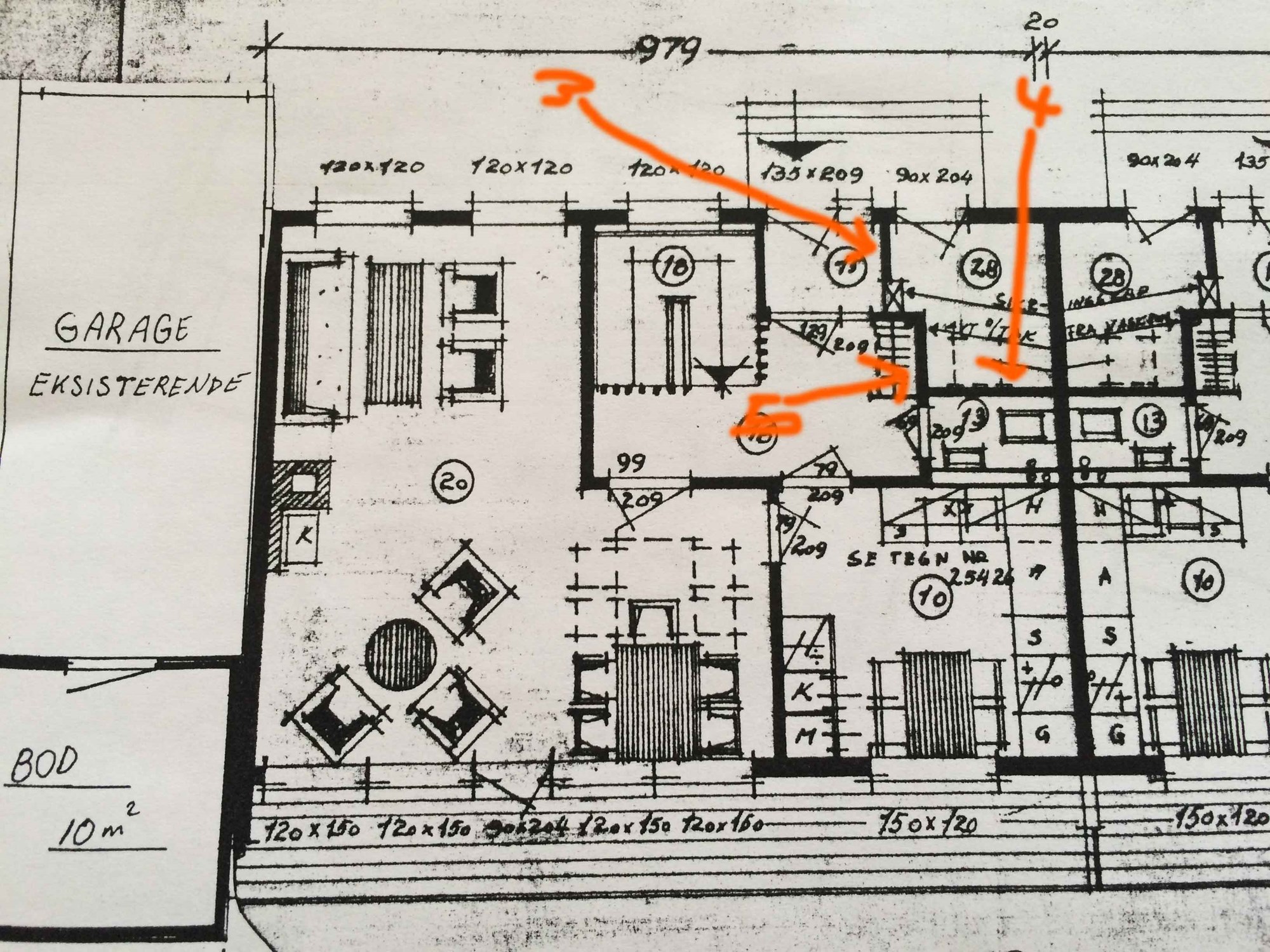

Tolke tegninger for bærevegger - kart1.jpg - AleksanderLyse

   #1
 25,341     Akershus     0
Hva er bakveggen i kjeller laget av?

Hva er det for tak over hovedetasjen? Mulig å komme til? foto?
Dvs, er det takstoler og hvilken vei?

Min gjetning:
nr 2 er usikker, neppe bærevegg, men støtte for bakveggen? Oppført i tre eller mur? Fra tegningen ser det ut til å være tre?


Jeg vil tro at du fritt kan fjerne alle markerte vegger.

Eneste som jeg vil tro er bærevegg er veggen mellom 2 og 7 i hele sin lengde. Bærer stuegulvet, men ikke yttertaket.

Obs antagelser.
Signatur
   #2
 1,060     Jevnaker     0
Er det 1. og 2. etasje eller kjeller og 1. etasje?
Signatur
   #4
 2,435     Hordaland     0

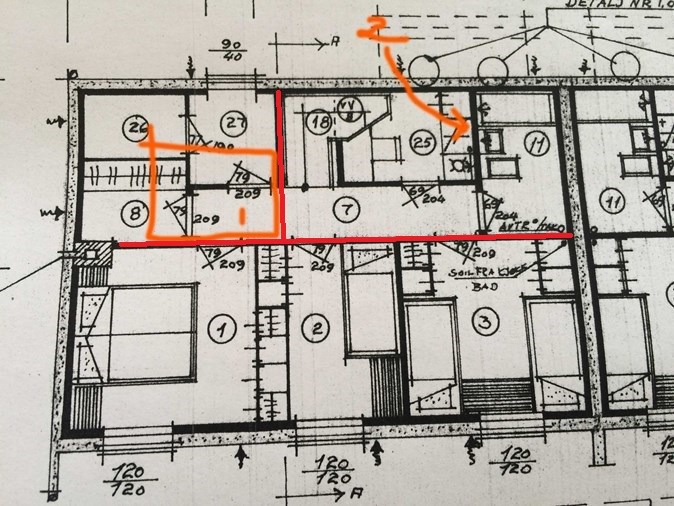

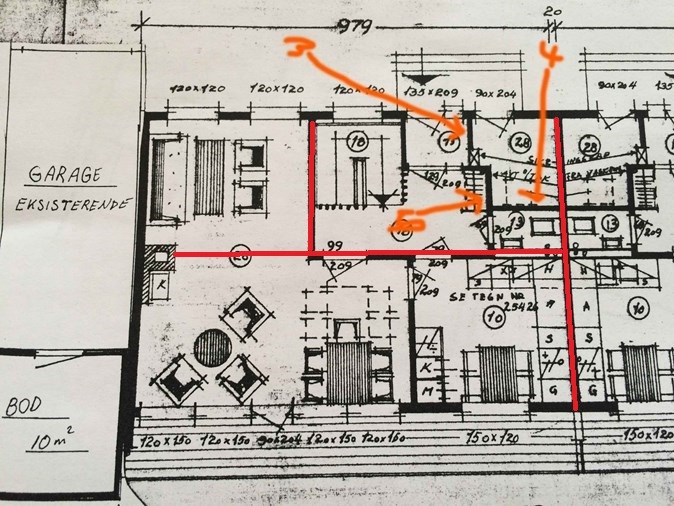

Tolke tegninger for bærevegger - db341606333346f5a66632e0f7582a78.jpg - AleksanderLyseTolke tegninger for bærevegger - ebc81bfb45dc445cbeb8f765839efb7b.jpg - AleksanderLyse

Vil anta primærelementene i den bærende konstruksjonen ligger i områdene som er merket med rødt.
Signatur
  (trådstarter)
   #5
 52     0
Det er en arkitekt som mener at med et tak som dette og 7m 44cm spenn på taket vil ingen bærevegger være nødvendig i første etasje.

Som en ser fra tegningene har bare halve taket noen vegger under. Hvis en ser på pkt 20 i kartene over så er det ingen vegger. Den lange veggen mellom 16 og 10 (som går mellom gang og stue og kjøkken) ser veldig simpel ut inni (3 x 2cm stendere i 60cm).

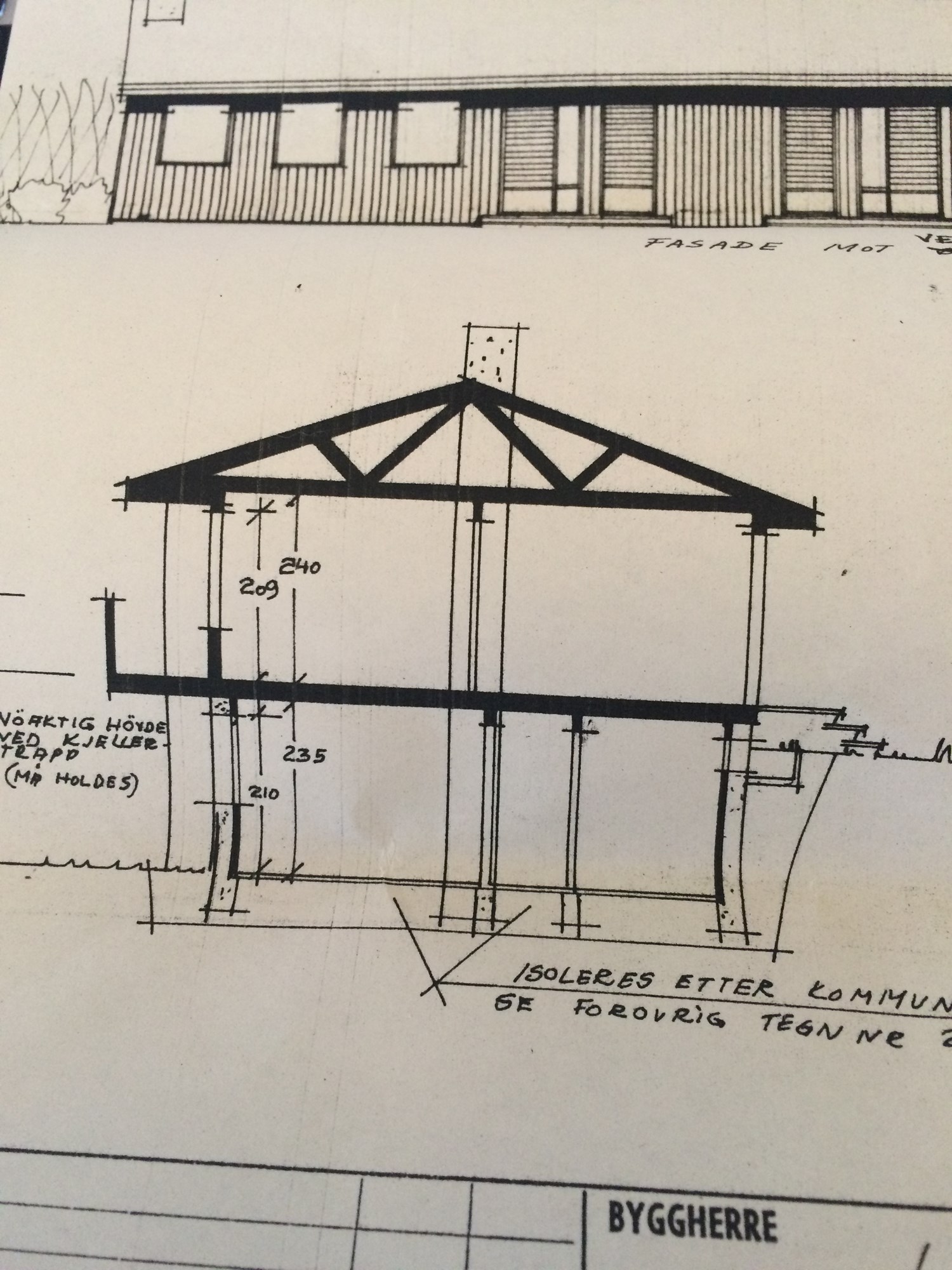

Men altså vedlagt er et snitt av taket. Taket er festet rett til dragerne som går fra vegg til vegg hver 60cm i den formen som vist på snittet.
Tolke tegninger for bærevegger - IMG_0397.JPG - AleksanderLyse
   #6
 25,341     Akershus     1
Snittet synes å angi at takstolene er selvbærende mellom ytterveggene. Dersom det ikke er noe ekstra over tallet 20 i stua, kan du anta at taket er selvbærende og du kan fritt ender i hovedetasjen, 3,4,5.

I kjelleren er veggen mellom 2 og 7 trolig bærende for gulvet over. Belastningen er beskjeden.

I underetasjen er neppe 1 og 2 bærende, men kan være støttende for bakveggen. Hva er det fylt opp med på utsiden?
