Valg av 12v kabel utendørs og koblinger

 9     hordaland     0
Jeg har kjøpt småe LED lamper/spot med 5 dioder i hver lampe. Dette er beregnet på 12V. De vil nok ikke gi sterkt lys, men det er heller ikke meningen. Jeg har tenkt å felle disse ned i terrassebordene på innsiden av rekkverket for å lyse opp rekkverket. Jeg kommer i tillegg ha noen lamper/spot i taket ute. Jeg har kjøp en transformator (30W_220v->12V)som er beregnet for utendørs og LED belysning.

Trenger hjelp til følgende:
- Valg av type ledning 12V
- Valg av koblinger (skjøteklemmer, lodding)
- Valg av plassering av transformator
- Vil det være noe tap i strømstyrken på sløyfen fra transformator til siste LED lampe når avstanden vil være kasnkje opp mot 30 meter? Eller kommer det an på koblingene?










Valg av 12v kabel utendørs og koblinger - rekkverk.JPG - reiarts

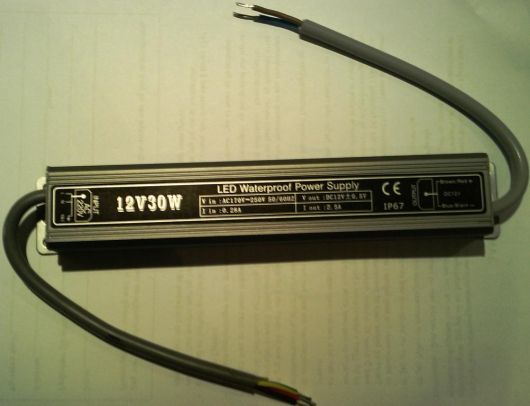

Valg av 12v kabel utendørs og koblinger - trans.jpg - reiarts

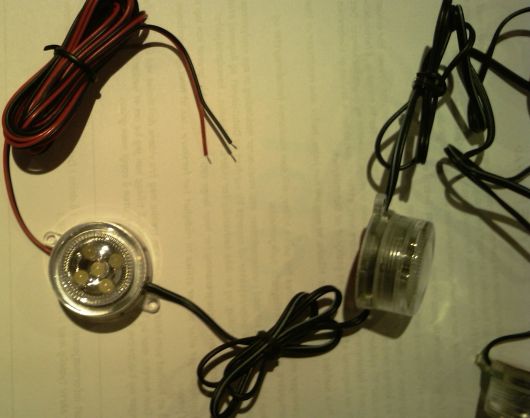

Valg av 12v kabel utendørs og koblinger - led.jpg - reiarts

  (trådstarter)
   #2
 9     hordaland     0
Hei

Spot´ene har jeg kjøpt her:
http://www.dealextreme.com/details.dx/sku.27376
Som du ser er dette ment for bil og derfor skal de tåle vann og går på 12v.
Vet ikke hvor god kvaliteten er, men så lenge det funker og med tanke på pris så kan dette være en genial løsning - håper jeg.

Tror ikke du skal tenke på at dette vil gi godt lys med tanke på at det bare er 5 dioder i lampen, men de kan nok brukes til markering/lyse opp enkelte ting/steder.

   #4
 1,185     0
Hei igjen,

Takk for nyttig info! =)

Tenkte ikke at de skal gi så mye lys nei, mest for markering. Kan tenke meg effekten er stilig på kvelds- og natterstid. Men blir det ikke mye ledningstrekking? De må vel paralellkobles disse, ellers vil de lyse stadig dårligere jo flere man kobler til...
   #5
 5,112     Troms     0
Dealextreme er som rene godtebutikken for oss duppedingselskere! Kanskje ikke den beste kvaliteten, men greit nok siden det er såpass billig. Jeg bestiller mye derfra som lykter LED bulbs og annet "godteri" som det ikke gjør noe om går istykker.  Grin
Signatur
   #6
 5,416     Langhus     0

...
Tenkte ikke at de skal gi så mye lys nei, mest for markering. Kan tenke meg effekten er stilig på kvelds- og natterstid. Men blir det ikke mye ledningstrekking? De må vel paralellkobles disse, ellers vil de lyse stadig dårligere jo flere man kobler til...

For å få 12V til hver lampe må de parallellkobles, ja ;)
Med den effekten og strømstyrken vi snakker her burde det ikke være store problemer med spenningsfall hvertfall med "vanlig" kabelstørrelse.
Signatur
   #7
 136     Romsdal     1
Ta turen til en wurth butikk om du har i nærheten, kjøp 2x1,5 mm2 eller 2x2,5 mm2 kabel dobbelisolert og spør etter duraseal klem kabelsko som du varmer med en varmluft pistol etter at de er klemt..
Disse kabelskoen blir 100% tett om du gjør det riktig..

Jeg bygger en del rib båter som brukes til charter virksomhet og bruker kun kabelsko av denne typen, og koblingen har ingen problemer med å ligge under vann de er 100% tett om man bruker rett type tang å presse dem med samt varmer de riktig etter at de klemt

de er riktig nok ikke billig, men kvalitet koster

http://images.google.no/imgres?imgurl=http://www.websitefolder.net/StrandsFordonskomponenter/images/artpreview/20DS2527SK.jpg&imgrefurl=http://www.websitefolder.net/StrandsFordonskomponenter/Kabelskor.asp&usg=__VYlk8-DXOVJ7rMQ9C0BVqQ440Xc=&h=66&w=80&sz=3&hl=no&start=2&um=1&tbnid=sXBREHe5mwQN3M:&tbnh=61&tbnw=74&prev=/images%3Fq%3Dduraseal%2Bkabelsko%26hl%3Dno%26safe%3Doff%26client%3Dfirefox-a%26rls%3Dorg.mozilla:nb-NO:official%26hs%3DC8M%26sa%3DN%26um%3D1

lykke til

  (trådstarter)
   #8
 9     hordaland     0
Hei igjen folkens!

Da er lysene på plass og dette fungerer utmerket og må være den billigste løsningen på utvendige spotter noen sinne. Dette i henhold til både pris og forbruk (30 Watt tilsammen.)

Terrassebordene var litt tykkere enn spottene slik at løsningen ble å borre et litt større hull 5 mm ned (38 mm) og deretter borre rett igjennom bordene med en hullborr med samme dim som spottene (34 mm). Da fikk jeg en kant øverste hvor jeg la ned runde plexiglass på silikon slik at dette låg i flukt med bordene. Disse glassene sagte jeg ut av billig plexiglassplate fra Clas Ohlson.

For de som ønsker å gjøre det samme legger jeg her ut linker til hva en trenger og hvor en for kjøpt det, samt ca priser:

- Spotter: http://www.dealextreme.com/details.dx/sku.27376
  Pris 14.83$ for en pakke med da 2 lenker a 4 spotter. Altså 8 spotter totalt.
- Trafo: http://lysdiode.no/product_info.php?cPath=62&products_id=288
  Pris kr 189
- Plexiglass: http://www.clasohlson.no/Product/Product.aspx?id=143584455
  Pris kr 59 pr plate.

Ekstra matriell finner du på biltema:
- Støpsel: http://biltema.no/no/Bygg/Elektrisk/Kontakt-strombryter-og-dimmer/Jordet-stopsel1/
  Pris kr 14,90 (Fra trafo til stikk kontakt, trenger også mer kabel og en kobling hvis              du må ha lengre kabel enn den biten som følger med trafoen.
- Sukkerbit: http://biltema.no/no/Bil---MC/Biltilbehor/Bilelektrisk/12-volt/Koblingsplint-2-stk/?prdid=35810
  Pris kr 16,90 (2 stk i hver pakke og kjøp den for bruk av 1.5 mm2 kabel.
- Kabel: http://biltema.no/no/Bygg/Elektrisk/Stromforsyningsledning/Kabel-oval/
  Pris kr 64,60 (rull på 25 meter)
- Kabelklammer: http://biltema.no/no/Bygg/Elektrisk/Kabelklips-og-isolasjon/Kabelklammer/
  Pris kr 69,90 pr pakke med 100 stk.
- Skjøtehylser: http://biltema.no/no/Bil---MC/Biltilbehor/Bilelektrisk/Kabelkoblinger/Skjotehylse/
  Pris kr 24,90 pr pakke med 25 stk.
- Kabelskotang: http://biltema.no/no/Verktoy/Handverktoy/Tenger-og-Sakser/Kabelskotang1/
  Pris kr 199
- Avisoleringstang: http://biltema.no/no/Verktoy/Handverktoy/Tenger-og-Sakser/Avisoleringstang1/
  Pris kr 99
- EL-Teip: http://biltema.no/no/Bygg/Teip/Elteip/El-teip/
  Pris kr 11,90 pr rull. Kan bruke krympestrømper og varmepistol hvis en heller  ønsker dette.

Hvis en ikke har dette fra før så kan dette være greit å ha:
- Hullsagsett: http://biltema.no/no/Verktoy/Skjareverktoy/Hullsag/Hullsagsett/
  Pris kr 499 (bruke dette til å skjære ut plexiglass
- Treborr: http://biltema.no/no/Verktoy/Skjareverktoy/Trebor/Stillbart-bor/
  Pris kr 79,90 (brukte denne til å lage hullene i terrassebordene i 2 omganger for å få den kanten til plexiglass)
- Blank Silkon

Totalt for mine 36 spotter i tak/gulv brukte jeg rundt 1500 kr og det er ikke gale med alt inkludert i tillegg til at en bruker bare 30 watt på dette! Spottene varer en plass mellom 20000-30000 timer. Derfor kan det være greit å kjøpe noen ekstra slik at en kan skifte dem ut når det trengs!

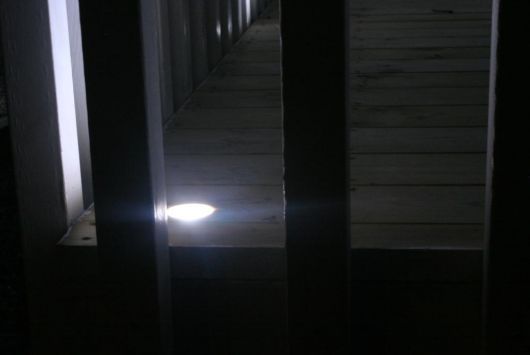

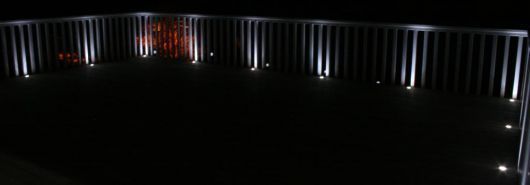

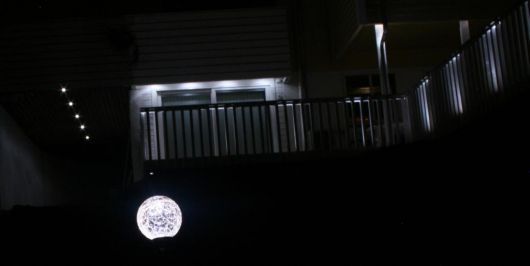

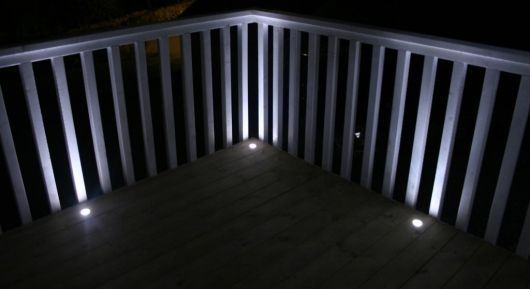

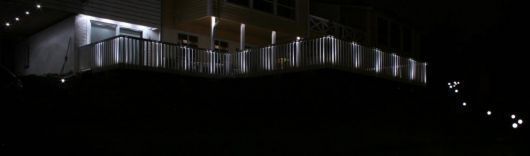

Her kan dere se bilder over hvordan det ble:
SV: 12v LED belysning på terrasse - IMG_9594.JPG - reiarts
SV: 12v LED belysning på terrasse - IMG_9609.JPG - reiarts
SV: 12v LED belysning på terrasse - IMG_9610.JPG - reiarts
SV: 12v LED belysning på terrasse - IMG_9611.JPG - reiarts
SV: 12v LED belysning på terrasse - IMG_9612.JPG - reiarts
SV: 12v LED belysning på terrasse - IMG_9621.JPG - reiarts
SV: 12v LED belysning på terrasse - IMG_9625.JPG - reiarts
   #10
 6     Bergen     0
Glimrende, akkurat det jeg leter etter. Det ser veldig bra ut.
