Hei!
For noen år siden fikk jeg ifm kjøp av en Renault Zoe installert en 11kW bil-lader med skilletrafo i garasjen. Jeg har 220 V IT nett. Skilletrafo for å gi 400V TN nett til bilen.

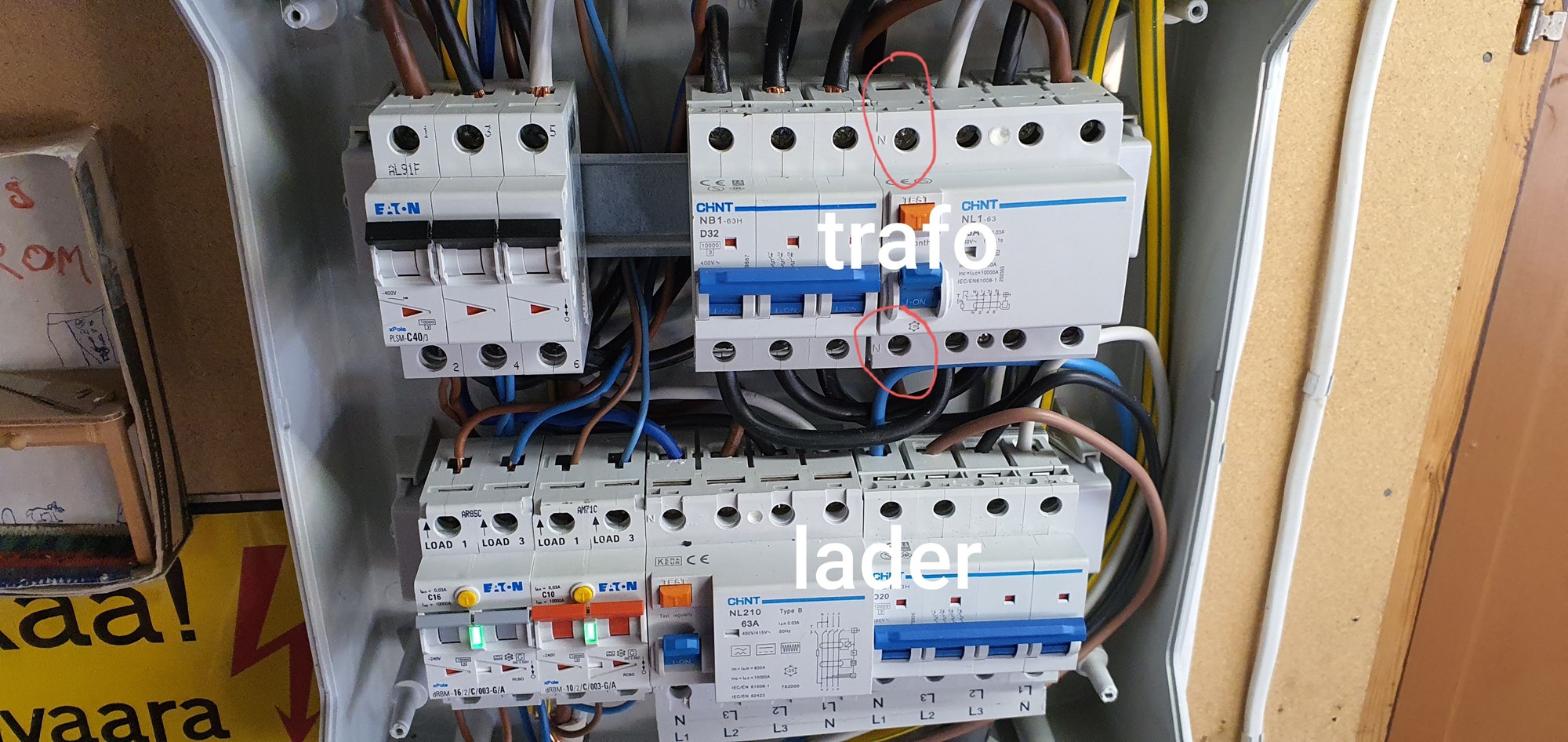

Installasjonen inkluderer et skap i garasjen med hovedsikring, sikring og jordfeilbryter for trafo (3 fas 220V), og sikring og B-vern for selve laderen.
Jeg må innrømme at jeg aldri før har testet jordfeilautomatene. Ved test nå slår automatene for lys, stikk og lader ut som de skal, mens det ikke er noen reaksjon på jordfeilbryteren for trafoen.
Nysgjerrig som jeg er så tok jeg av deksel over sikringene for å ta en titt. Legger merke til at jordfeilbryteren for trafo har tilkoblingspunkter for tre faser pluss N. Det er ingen N-leder på 220V siden og denne er ikke tilkoblet. Er det riktig jordfeilbryter som er montert? Er monteringen korrekt?
Av forskjellige årsaker vil firma som gjorde denne installasjonen aldri slippe inn i mitt hus igjen, og jeg må bestille elektriker fra et annet firma. Jeg ønsker bare å ha en ide om hva problemet kan være før jeg bestiller elektriker.
For noen år siden fikk jeg ifm kjøp av en Renault Zoe installert en 11kW bil-lader med skilletrafo i garasjen. Jeg har 220 V IT nett. Skilletrafo for å gi 400V TN nett til bilen.
Installasjonen inkluderer et skap i garasjen med hovedsikring, sikring og jordfeilbryter for trafo (3 fas 220V), og sikring og B-vern for selve laderen.
Jeg må innrømme at jeg aldri før har testet jordfeilautomatene. Ved test nå slår automatene for lys, stikk og lader ut som de skal, mens det ikke er noen reaksjon på jordfeilbryteren for trafoen.
Nysgjerrig som jeg er så tok jeg av deksel over sikringene for å ta en titt. Legger merke til at jordfeilbryteren for trafo har tilkoblingspunkter for tre faser pluss N. Det er ingen N-leder på 220V siden og denne er ikke tilkoblet. Er det riktig jordfeilbryter som er montert? Er monteringen korrekt?
Av forskjellige årsaker vil firma som gjorde denne installasjonen aldri slippe inn i mitt hus igjen, og jeg må bestille elektriker fra et annet firma. Jeg ønsker bare å ha en ide om hva problemet kan være før jeg bestiller elektriker.

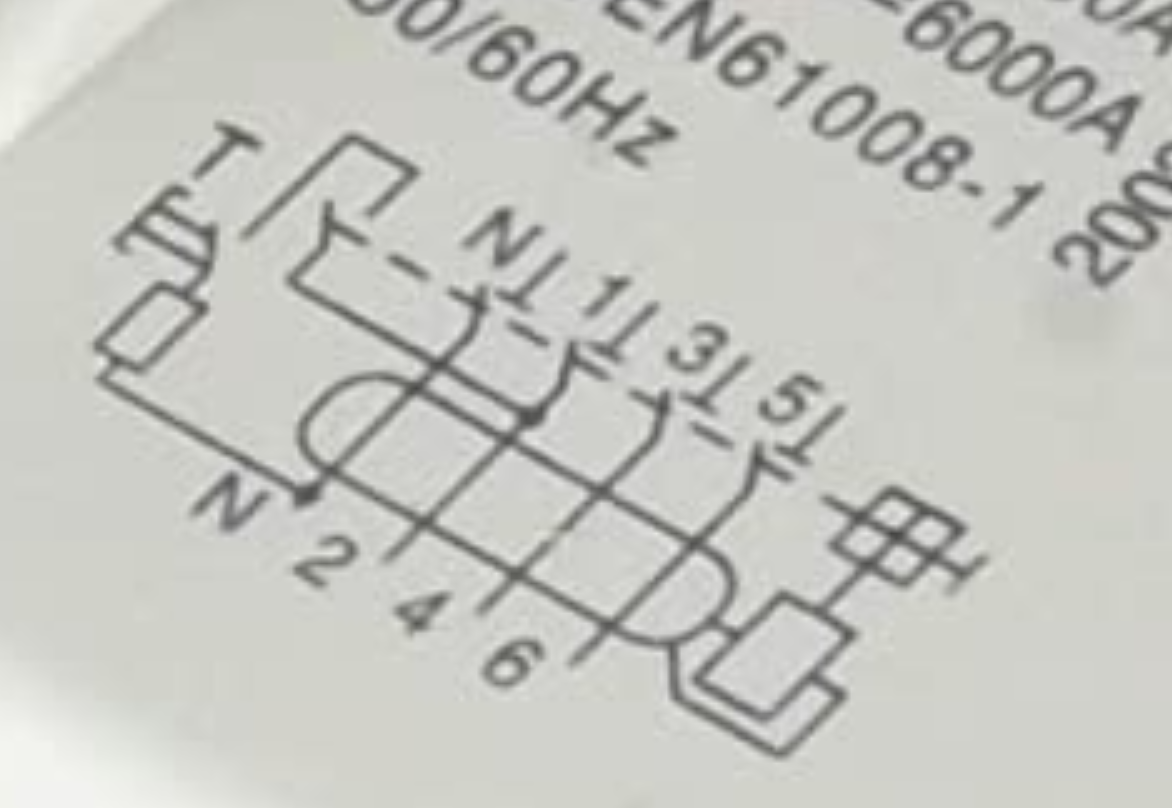

Testmotstanden er koblet til N.
Ganske utrolig at elektriker ikke tester dette etter installasjon.
Da har jeg en ganske klar arbeidsbestilling til elektrikeren.
Spørsmål til tegningen i forrige innlegg: Vil ikke testknappen kun teste mellom de to første fasene? Hvorfor ikke en testmotstand mellom de to siste?
Siste spørsmål: Er det vanlig at slike jordfeilbrytere feiler, eller at det f.eks blir brudd i testmotstand?
For å teste en jordfeilbryter, kan du legge en faseleder til jord. For at det ikke skal gnistre for mye og for å sjekke at jfb er følsom nok, bruker en en motstand for åkalibrere jordfeilstrømmen. Nå for å forenkle dette ytterligere, og siden det i et IT system heller ike finnes noen N-leder, så er det vanlig i IT med koblingen som vist, men hvor faselederne starter fra venstre, ser en på tegningen ser en at menst T-knappen trykkes, blir noe av strømmen ledet utenom testringen til jfb.
Om det oppstår brudd i T eller motstand, så vil dette ikke påvirke funksjonen til jfb, men en får ikke testet lenger. Dermed må jfb byttes.
