Hvordan koble disse 4 inn på disse to
3
0
Hei,
Har fått en slik platetopp med 3 fas ledninger og så har jeg bare to fas stikkontakt med to ledere og en jord.
Hvordan kobler jeg de fire lederene fra 3 fasen inn på stikkontakten?
Den er det bare blå brun og jord i per idag.
Skal nå koble på blå brun sort grå og jord
Det er et relativt nytt anlegg med egen 25a sikring til platetoppen. 230V anlegg
Har fått en slik platetopp med 3 fas ledninger og så har jeg bare to fas stikkontakt med to ledere og en jord.
Hvordan kobler jeg de fire lederene fra 3 fasen inn på stikkontakten?
Den er det bare blå brun og jord i per idag.
Skal nå koble på blå brun sort grå og jord
Det er et relativt nytt anlegg med egen 25a sikring til platetoppen. 230V anlegg
Fargene må du sjekke i andre enden og i dokumentasjonen. Nummer 1...5 finner du i koblingsboksen på toppen, les fargene der.
Koblingsboksen på platetoppen er utilgjengelig / plombert.

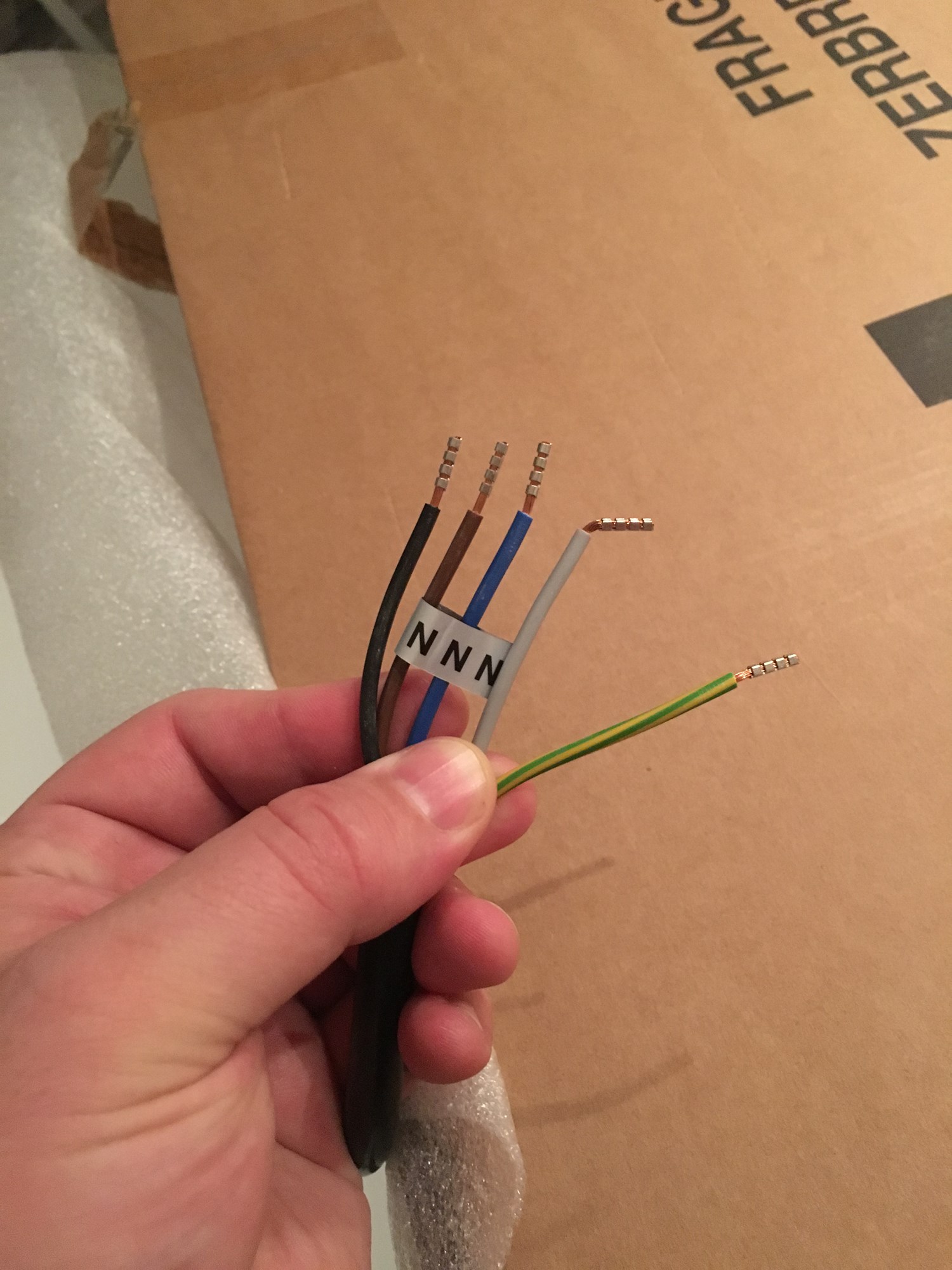

Men to av ledningene er merket N se bilde
Ingen ytterligere info i dokumentasjonen?
Ville ringt leverandøren.

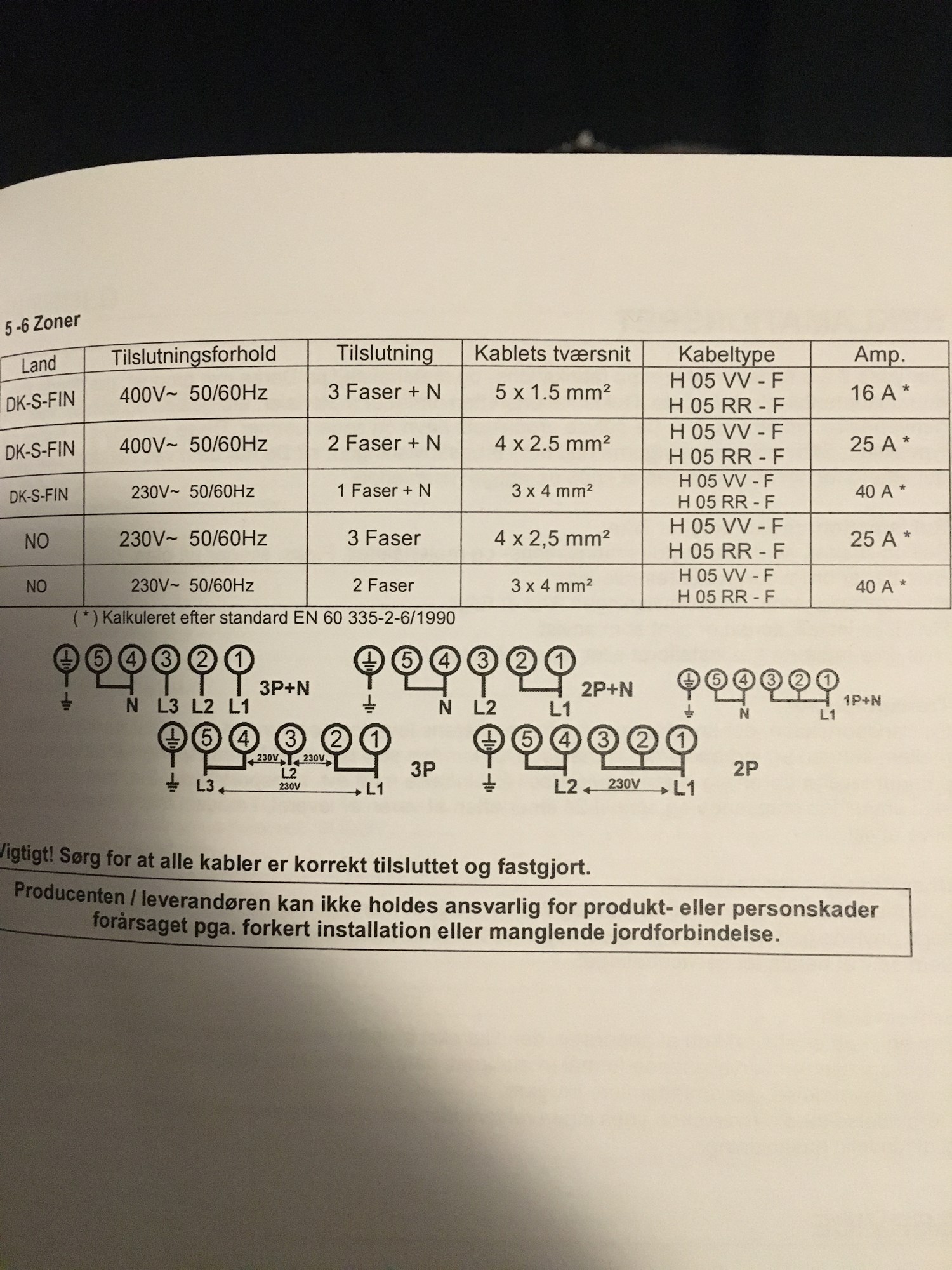

Imidlertid, jeg vil tro at du kobler de merket med N til en fase og de to andre til den andre. Kan ikke se at noe blir ødelagt, men deler av toppen kan bli uten strøm. Dette ville tilsvare tegningen 3P koblet mot to faser.
Trodde det var 1p+1
Det er en 5 kabel som er klippet, og det virker som at toppen er klargjort for 230v 50/60hz

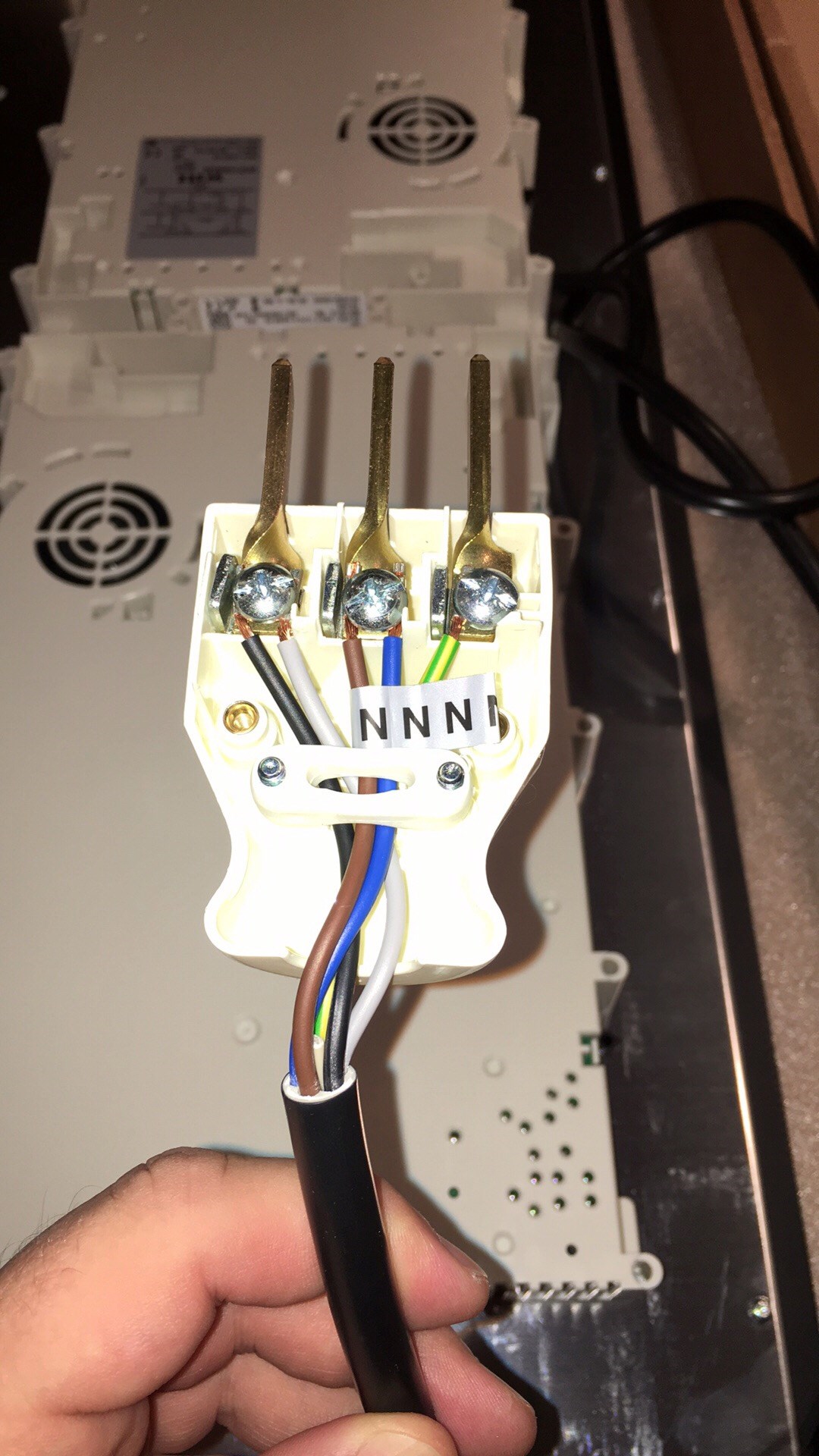

Har koblet som vist i tro om at de med N merking og de to andre er på hver sin leder mellom fasen
2P er tegningen for tilkobling mellom to faseledere i et 230V IT-nett som 75% av det norske nettet.
1P+N er tegningen for tilkobling mellom én fase og N i et 230/400V TN-nett som en finner i alle nye nett i Norge.
Som du ser så er koblingene identiske, bare formalitetsforskjell.
