Installasjon av jordet stikkontakt på bad, nært dusjområdet. Forskrifter.
53
Trondheim
0
Jeg har nå en lysrørarmatur over vasken. 220 cm over gulvet.
Det er en stikkontakt på lysrørsarmaturen.
Siden stikkontakten står så høyt oppe, ønsker jeg å montere en stikkontakt evt med fire uttak mer i høyde med benken som vasken er montert i og bort mot hjørnet i badet. (Det henger et skap på veggen over vasken. Skapet og lysrørsarmaturen over det er ikke tegnet inn på tegningen). Strøm kan hentes fra lysrørarmaturen.

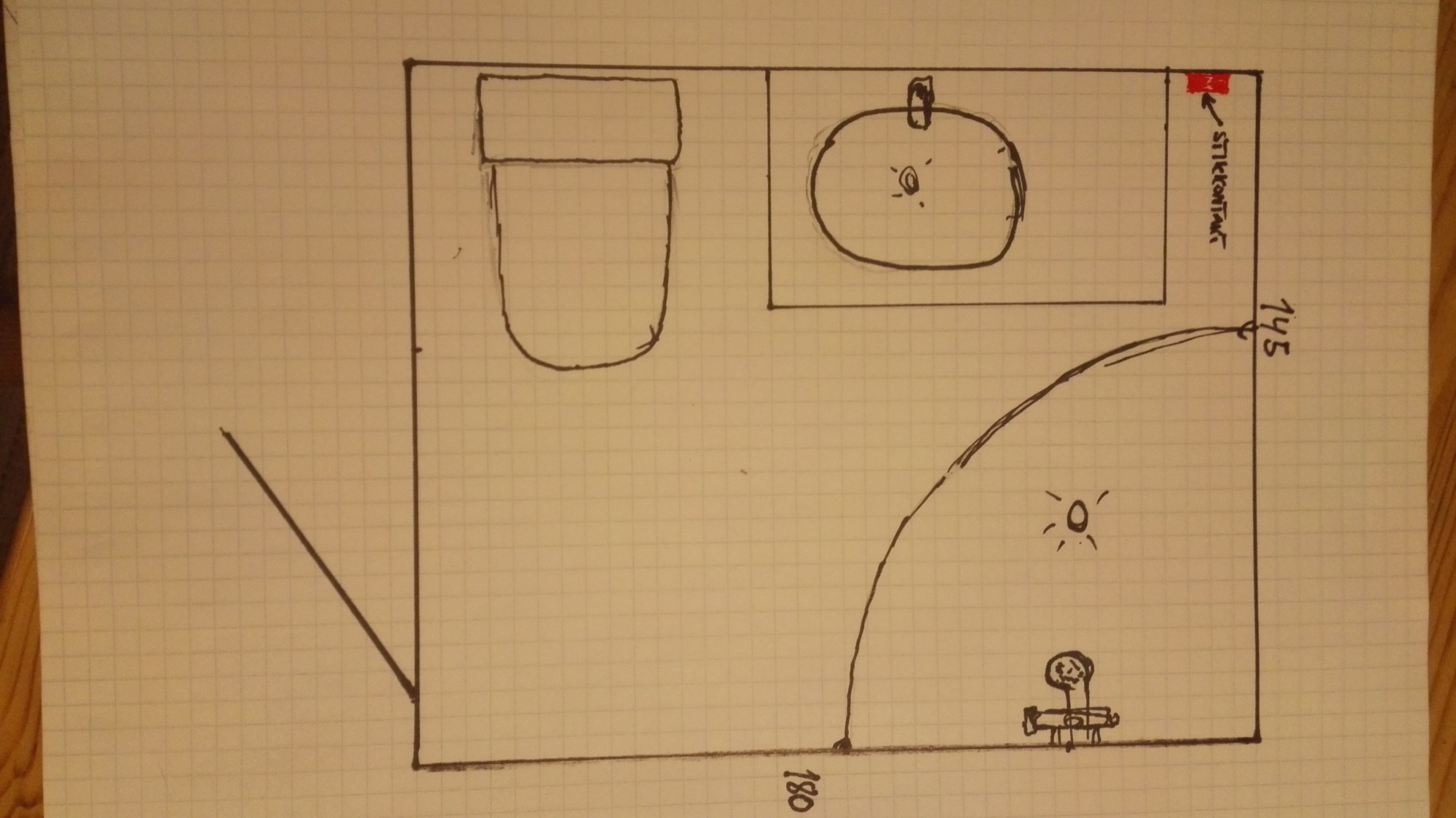

Jeg har tegnet inn med rødt der jeg ønsker å ha kontakten.
Som vist på tegningen blir kontakten en halvmeter fra dusjveggen av glass. Den hengslede dusjveggen rekker 190 cm opp fra gulvet.
Kan en stikkontakt monteres, i samsvar med forskriftene, der jeg har tegnet inn og hvor høyt oppe over gulvet må den stå?
Må det være en spesiell stikkontakt, eller bare en vanlig jordet?
Må kabelen til kontakten gå inn på undersiden når den kommer ovenfra?
Er takknemlig for svar.
Det er en stikkontakt på lysrørsarmaturen.
Siden stikkontakten står så høyt oppe, ønsker jeg å montere en stikkontakt evt med fire uttak mer i høyde med benken som vasken er montert i og bort mot hjørnet i badet. (Det henger et skap på veggen over vasken. Skapet og lysrørsarmaturen over det er ikke tegnet inn på tegningen). Strøm kan hentes fra lysrørarmaturen.
Jeg har tegnet inn med rødt der jeg ønsker å ha kontakten.
Som vist på tegningen blir kontakten en halvmeter fra dusjveggen av glass. Den hengslede dusjveggen rekker 190 cm opp fra gulvet.
Kan en stikkontakt monteres, i samsvar med forskriftene, der jeg har tegnet inn og hvor høyt oppe over gulvet må den stå?
Må det være en spesiell stikkontakt, eller bare en vanlig jordet?
Må kabelen til kontakten gå inn på undersiden når den kommer ovenfra?
Er takknemlig for svar.
Strekking av nye kabler fra sikkringskap samt noen meter med utenpåliggende kabler, 1 db. stikkontakt, montering av lampe og vifte samt ny bryter til lys og vifte kom på i overkant av 3000,- kr.
Sone 2 er fra der dusjveggene dine står i oppslått posisjon, (altså der dem er når du dusjer) og ut 60 cm.
Eks.: Dersom du har en vanlig 90x90cm. dusj vil Sone 0 og 1 være inne i dette området. Sone 2 er utenfor dusjdørene dine og 60 cm. Dette betyr at sone 2 avslutter
90cm + 60cm. =150 cm. vekk fra der dusjhodet ditt er plassert.
Om jeg forstår tegningen din korrekt, så er det kun 145cm. til stikken din, dette betyr at du må opp i det vi kaller kapslingsgrad. Innenfor sone 2 skal det benyttes utstyr med IP44. Dette er for eksempel stikk med lokk og myke gjennomføringer for kabel.
Om du skal ha fire uttak må du nå benytte to doble stikk med lokk, jeg har enda ikke sett 4-veis med lokk.
Nei, kabelen som kommer ovenfra kan føres inn i toppen av stikken. Men på egnet vis, men.
Men alt dette bør elektrikeren din vite.
En tommelfingerregel er at el-materiell på våtrom normalt BØR (ikke skal, men BØR) ha IP44 eller tilsvarende (eller høyere).
Grunnen til at den er plassert på 220cm over gulv kan være for å komme ut av sone 2.
Normalt er jo stikk i slike armaturer ment for bad/ våtrom, og er dermed IP44. Uansett så avsluttes "sone 2" 225 fra ferdig gulv.
Uansett så var poenget mitt der bare at jeg forstår at vedkommende ønsker uttak nærmere servant, eller mer hensiktsmessig plassert. =)
Stort sett riktig, men vanlige stikk er ikke tillatt i sone 2.
Les en gang til, er aldri nevnt at vanlig utstyr kan monteres i sone 2, men det kan benyttes rett utenfor sone 2. Og som du også burde sett så skriver jeg at i hans/hennes tilfelle må det benyttes IP44 (ikke vanlig som er IP20, men IP44)
Så les første linje en gang til:
Stikkontakter montert UTENFOR det som kalles "sone 2" ........
Med mindre de er selv/pelv osv..
Da heter det ikke sone 2 lengre..
Slik jeg tolker første innlegg har TS innfellbare dører.
TS bør kunne montere stikk på andre siden av servanten, dersom tegningen er sånn noenlunde i skala.
Den kan monteres i normal høyde, og IP2X er normalt tilstrekkelig.
