Koblet opp ny lampe, ledninger og bryter, sikringen gikk når jeg brukte bryteren.
65
0
Hei.
Har koblet opp en ny lampe, kjøpte lang ledning og koblet på stikkkontakt jordet og en bryter jordet, ledningen var ujordet. Måtte ha jordet kontakt for og få den til å passe i veggen.
Bryteren sto tydeligvis på, når jeg satt i ledningen så lyste lampen, men når jeg skulle prøve bryteren så gikk sikringen på det enkelte rommet. Hvorfor gjorde den det?
Ledningene ble skrudd sammen i bryteren så det førte strømmen videre, men når bryteren ble brukt så skjedde det med det samme.
Her må det ha skjedd noe feil, tør ikke prøve mere før jeg har fått noen svar

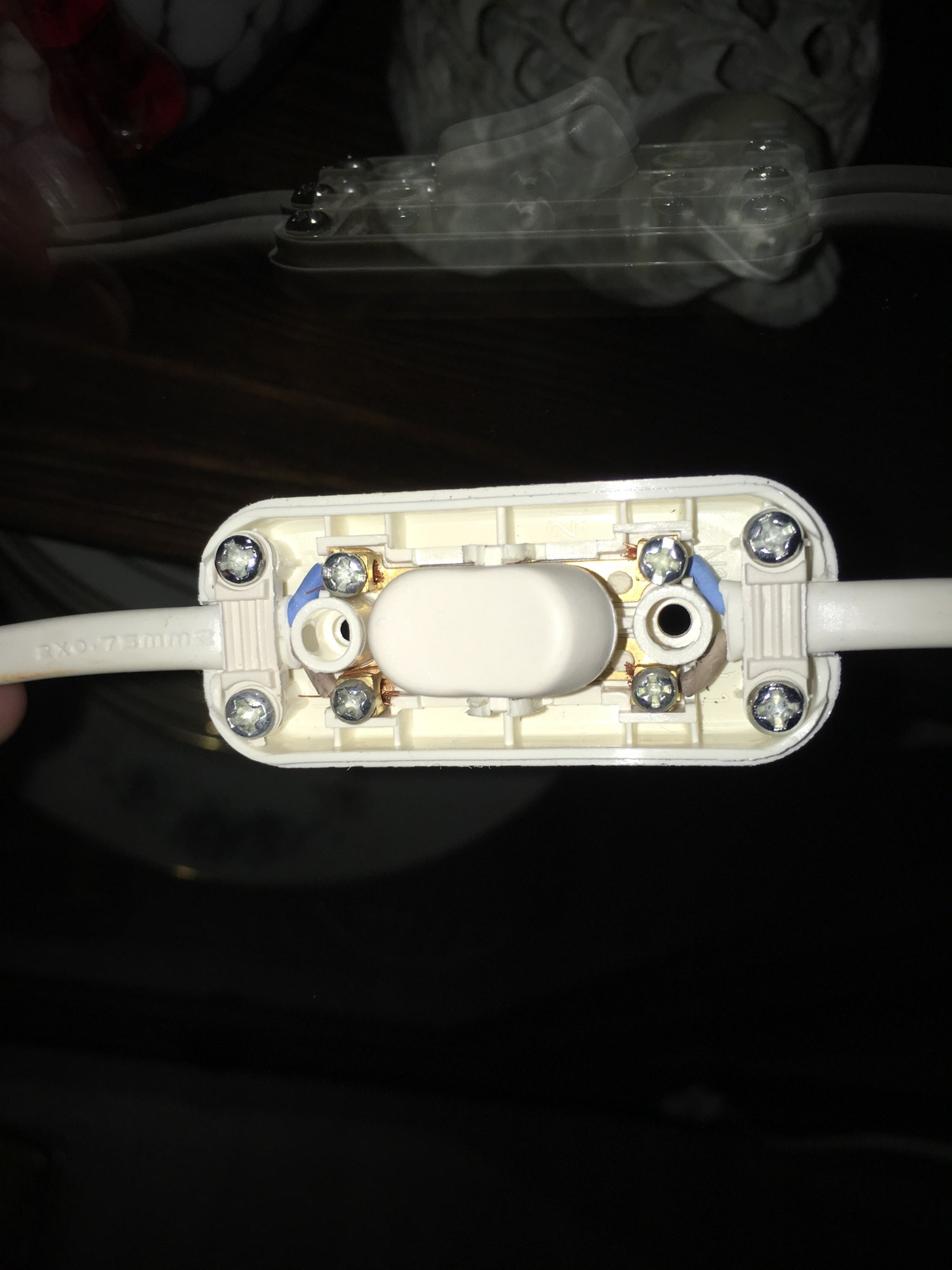

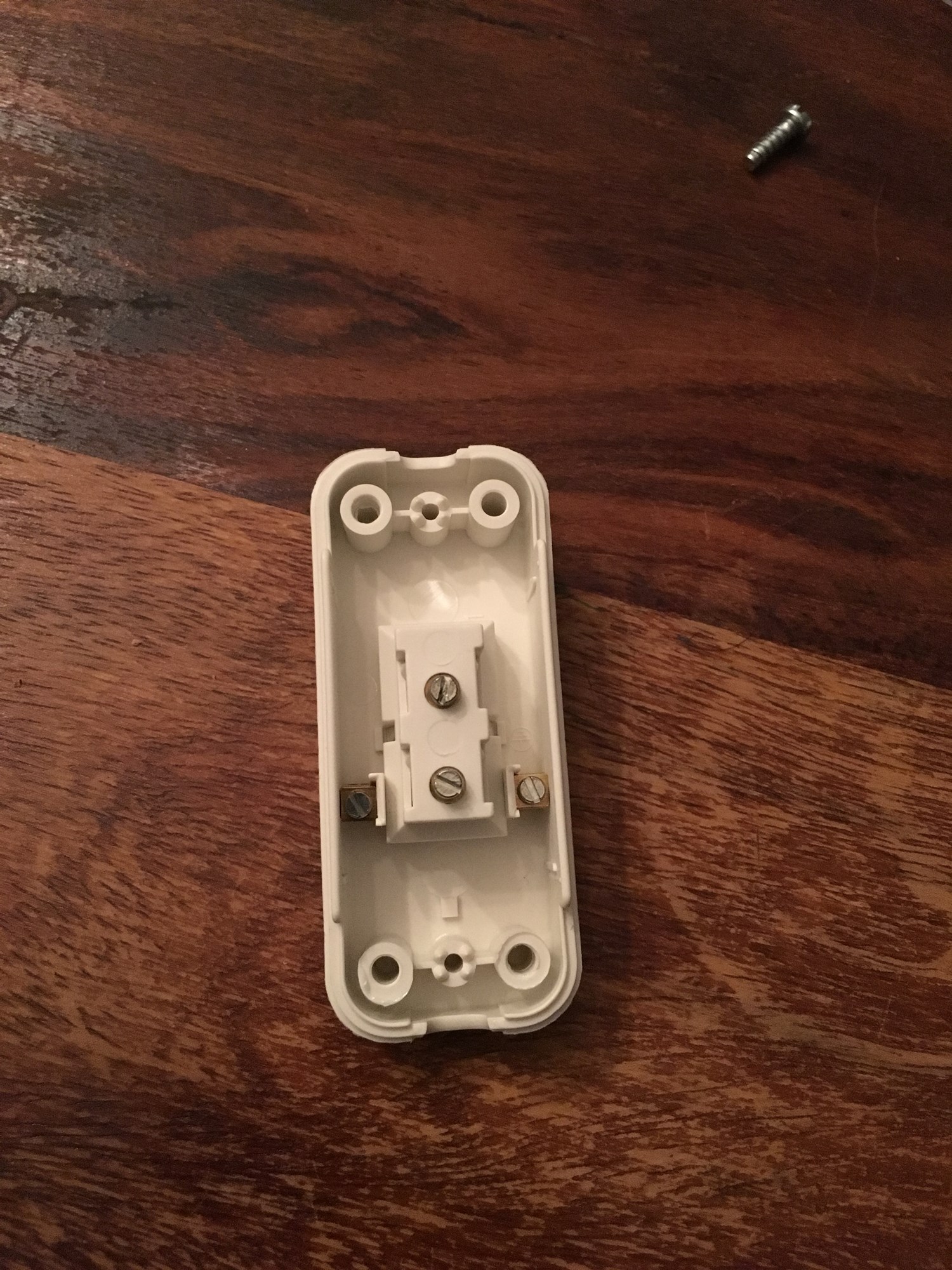

Bryteren er fra Biltema å jeg legger ved bilder av den. Koblet ledningen sammen i hullene på midten. Synes det var en dårlig løsning og få ledningene i samme hullet, for koblingene oppe på midten og dem nede på siden henger ikke sammen? Ser ihvertfall ikke sånn ut, og dem er ikke merket med L og N.
Takker for hjelp med den nye lampen.
Har koblet opp en ny lampe, kjøpte lang ledning og koblet på stikkkontakt jordet og en bryter jordet, ledningen var ujordet. Måtte ha jordet kontakt for og få den til å passe i veggen.
Bryteren sto tydeligvis på, når jeg satt i ledningen så lyste lampen, men når jeg skulle prøve bryteren så gikk sikringen på det enkelte rommet. Hvorfor gjorde den det?
Ledningene ble skrudd sammen i bryteren så det førte strømmen videre, men når bryteren ble brukt så skjedde det med det samme.
Her må det ha skjedd noe feil, tør ikke prøve mere før jeg har fått noen svar
Bryteren er fra Biltema å jeg legger ved bilder av den. Koblet ledningen sammen i hullene på midten. Synes det var en dårlig løsning og få ledningene i samme hullet, for koblingene oppe på midten og dem nede på siden henger ikke sammen? Ser ihvertfall ikke sånn ut, og dem er ikke merket med L og N.
Takker for hjelp med den nye lampen.
Komponenter fra Biltema koblet totalt feil av en amatør bugner for god debatt.
Svaret på spørsmålet er selvfølgelig at du har koblet bryteren din feil, slik at det ble kortslutning når du slo den på.
Ser for meg det er noe med at når bryteren blir slått over så må det være koblet riktig ja, går ut i fra at alle hullene skulle vært brukt. Fint hvis du kunne forklare meg det, sikringen gikk bare. Er det noe annet som kunne skjedd i sikring skapet?
Etter et Google søk så ser det ut som samme farge fra hver kabel skal kobles sammen, men i hvilken rekkefølge/hull skal ha hver farge? Begge blå på midten eller nede på sidene i bryteren?
Bryteren per se har ingenting med jord å gjøre. De mener nok at den har klemme for videreføring av jord.
Kjenner ikke den modellen, men antar at klemmene nede på hver side er til jord. Dem har du ikke bruk for.
Vanlig måte å legge PN, lampettledning, i en slik er å skrelle en passe lengde av ytterkappa på ledningen. Deretter kappe den ene lederen på midten og legge tampene inn under de to klemmene på midten. Montere sammen slik at strekkavlastningen blir effektiv.
Ikke godt å si hvordan du har koblet. Har du gjort det feil, kan det ha fungert med bryteren av. Når du slo "på", så laget du en kortslutning grunnet feilkobling. Det er også mulig at pæra tok kvelden, men det skjer vanligvis idet en slår på kald glødepære. Da går det ekstra mye strøm til pæra er varm, dvs i løpet av det første sekundet.
Men nå er det nå en jordet og ujordet versjon av denne bryteren i følge biltema sine sider.
Ut i fra antall skrutilkoblinger i den på bildet vil jeg tippe at det er snakk om den varianten som er jordet.
Da vil høyst sannsynlig de to skruene på hver side være hvert sitt blindpunkt/koblingspunkt.
De to skruene i midten som er kapslet, er selve bryter delen.
Hvis du har tre ledere i kabelen (jordet) koble brun evt. sort leder fra stikkontaktens side av kabelen på den ene skruen på siden, sammen med samme farge fra lampesiden av kabelen.
Gul/grønn leder (jord) på den andre siden på samme måte. (Har du ikke jordet kabel lar du det ene blindpunktet være)
Blå leder (bryterleder) Kobles til hvert sitt punkt i den midtre delen som er kapslet inn i plast for seg.
Blindpunktet til høyre er merket med jord-symbol.
Blindpunktet til venstre brukes til "nøytral" fase. ( Evt. KjellG's oppskrift )
De to i midten er til "ledene" fase.
Vil dog anbefale som nevnt over.
Eurostøpsel ( og evt. ujordet bryter )
Kontakten er jordet, og ledningen jeg bruker er ujordet med en brun og en blå.
Hva menes med eurostøpsel?
Noen som vet hvor det er å få kjøpt slik bryter?
Eller ser alle ujordet brytere slik ut inni?
Jeg koblet inn alle 4 ledningene i midten på bryteren og lot dem nede være, tok to blå sammen på ene siden på midten og to brune på andre siden på midten. Og det førte til kortslutning når bryteren ble trykket på, men det lyste helt til jeg skulle trykke på bryteren.
Den andre bryteren du har er et annet fabrikat, men har ikke noe med ujordet å gjøre. Jeg har ikke sett slike med blindklemmer, derfor oppskriften min over som fungerer på de jeg har koblet. Her var jeg usikker på sideklemmene og unngikk dem.
Eurostikk er vanlig flatt støpsel som også går i jordet kontakt.
Det ser ut til at du har lite erfaring med elektro. Vil råde deg til å være tilbakeholden med mer avanserte ting. El kan være skummelt.
Takk for tegningen din
Nå fungerer bryteren fint etter jeg koblet slik som du sa
Ja helt enig, holder meg unna alt av det elektriske i huset, men å bytte taklamper og slik er jo greit. I dette tilfellet trodde jeg det var enkelt og at det bare skulle kobles sammen med like farger slik som den andre kontakten jeg tok bilde av.
Man skal ha respekt for strøm.
Har lite erfaring med elektro, eneste erfaringen min er å lodde elektronikk på rc utstyr, og koble tak lamper/bytte kontakt på lamper
Godt å ha et forum å få hjelp på, med veldig raske tilbakemeldinger.
