Kopling ADAX ovn.
 150     Klepp     0

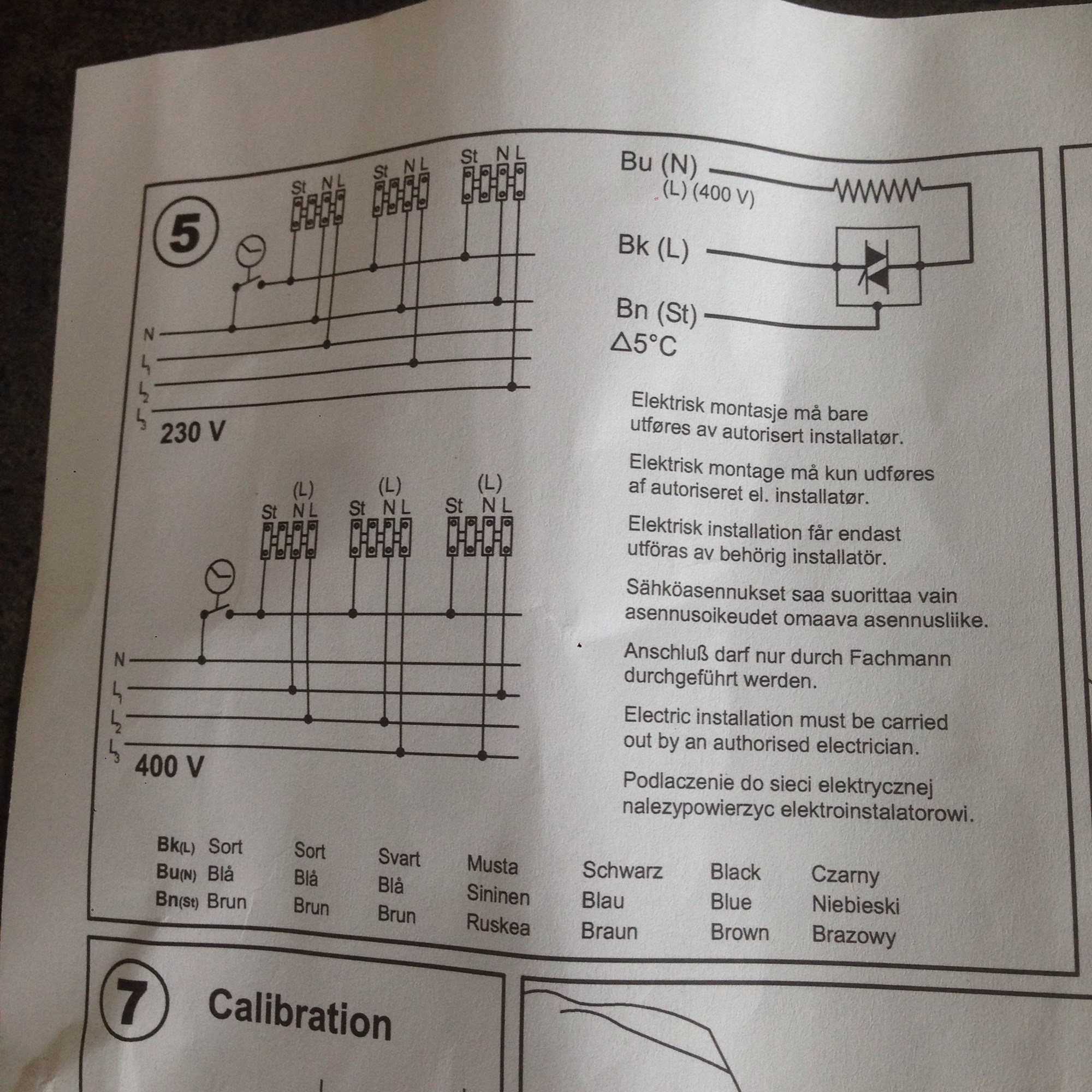

Skulle skifte ut en ovn for min far i dag. Skal ha visning på huset så det haster litt. Se vedlagt tegning. Har som andre 2 ledere og jord på gamle ovnen men det stemmer ikke helt her. Vet dette skal etter rett gjøres av montør, men litt dårlig med tid her og så er det "bare" en oven. Hvor skal kablene fra veggen?
Kopling ADAX ovn. - image.jpg - OlavT
  Siter
   #1
 4,480     0
Hvis jeg skulle koblet til denne ovnen ville jeg satt strøm på blå og svart, den brune ville jeg isolert.
  Siter
   #3
 205     Kolbotn     1
Jeg reagerer på at koblingsskjemaet sier at man skal koble mellom fase og nøytral på 230V, men mellom fasene på 400V. Skulle det ikke vært motsatt?
Signatur
1   Siter
   #4
 2,435     Hordaland     0
Joda, antagelig riktig observert det. Dessverre mange slike skrivefeil i monteringsanvisninger. Sad

Det kan og ha en sammenheng med at ovnen (som vi ikke har kjennskap til) også kan bli levert med 400V varmeelement, hvor monteringsanvisningen i så tilfelle er riktig. Det vil være artikkelnr og merkedata på ovnen som blir avgjørende for hvilket koblingseksempel man skal benytte i et slikt tilfelle.
Signatur
  Siter
  (trådstarter)
   #5
 150     Klepp     0
Alt ok
