Komfyr er ikke koblet i henhold til produsentens anvisning
 18     0

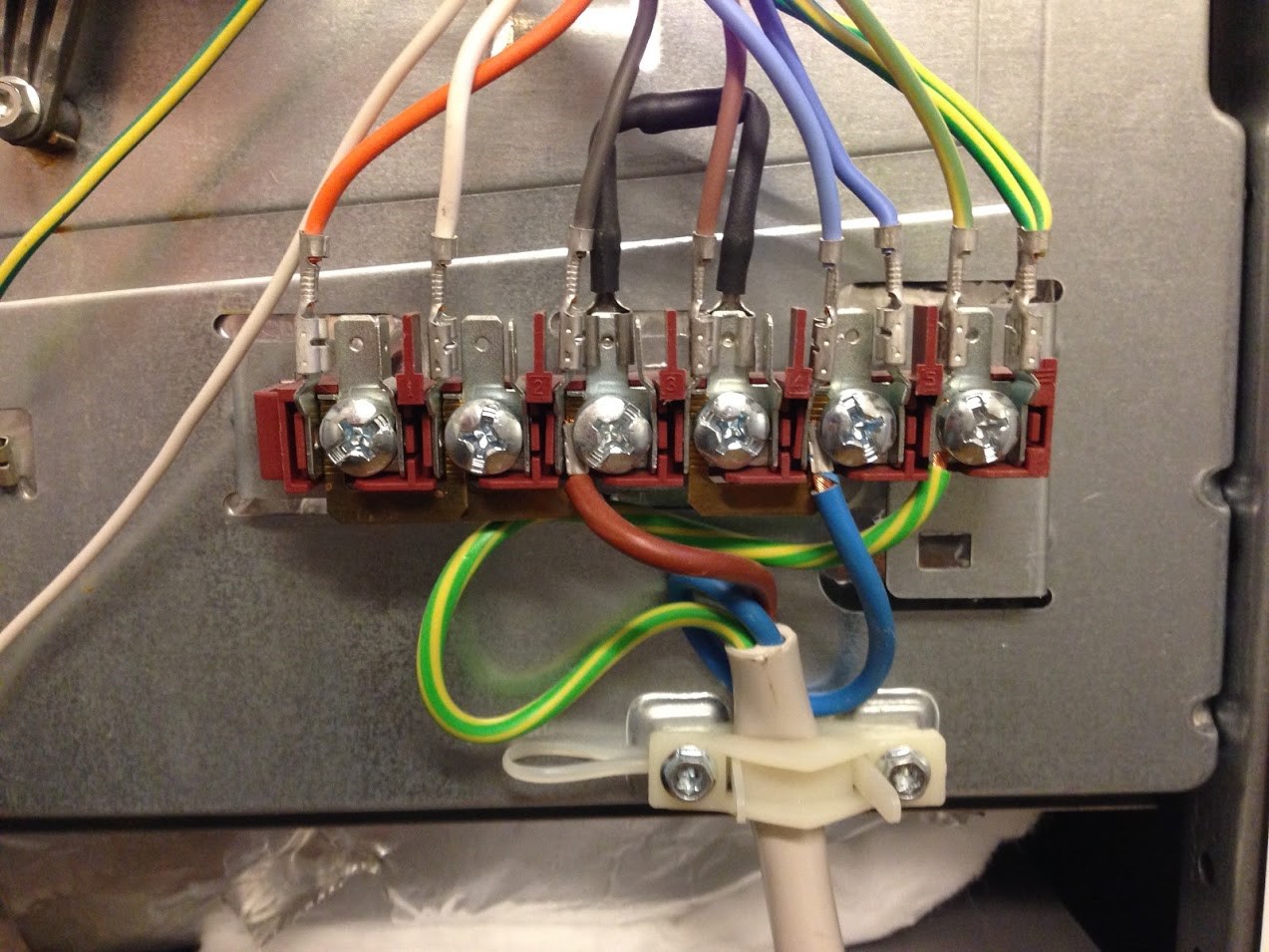

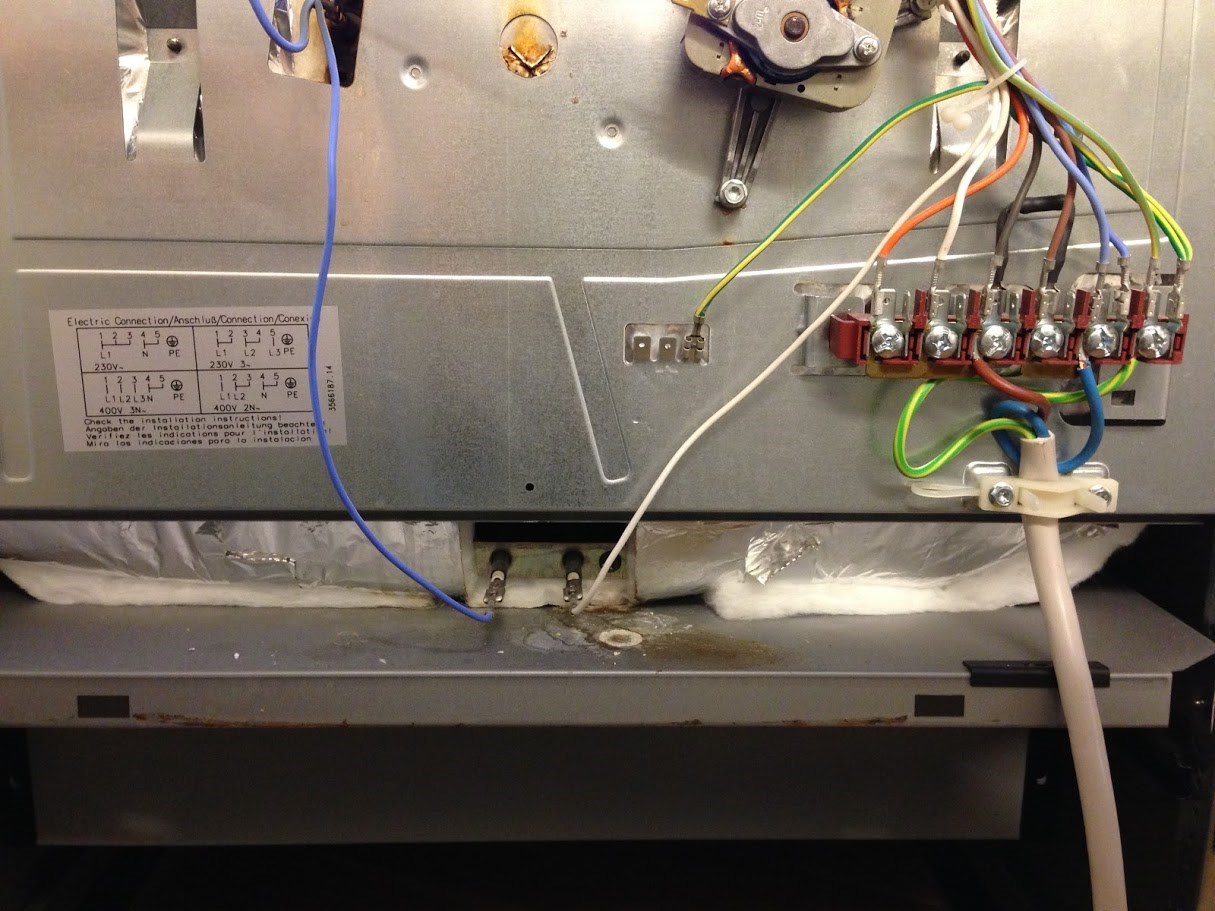

Trenger litt råd i forbindelse med hvordan denne komfyren er koblet. Det kan se ut som om den ikke er riktig montert i henhold til hva produsenten sier. Se på bildene. Noen som har kommentar?

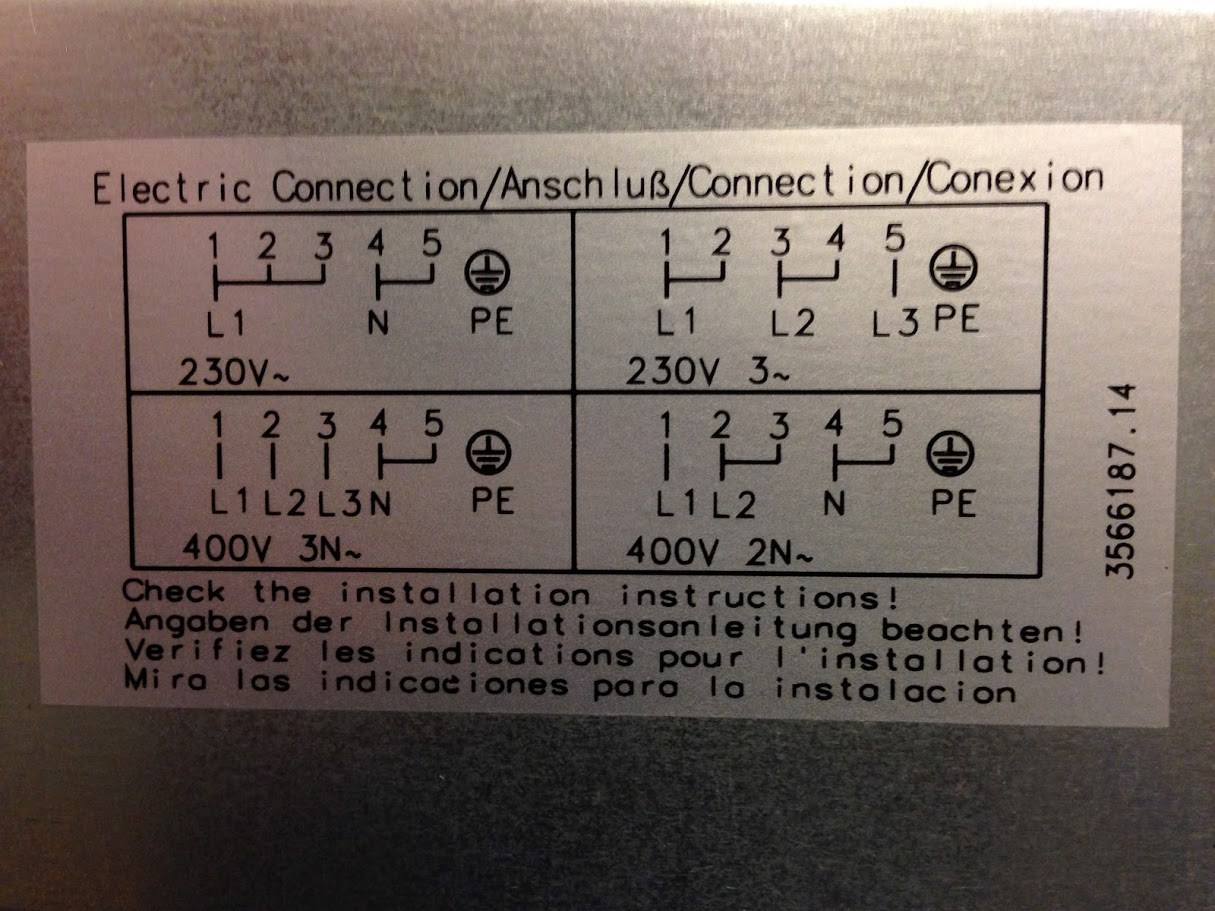

Stikkontakten som går inn til komfyren leverer 230V 1-fas, derfor må jeg forholde meg til tilkoblingsmåten vist lengst opp til venstre i bildet der de 4 koblingsmåtene vises. Komfyren er ikke koblet slik etter hva jeg kan se. Grunnen til at jeg har begynt å kikke på dette er at bare halve grillelementet virker.
Komfyr er ikke koblet i henhold til produsentens anvisning - IMG_8497.JPG - sodasodamac
Komfyr er ikke koblet i henhold til produsentens anvisning - IMG_8498.JPG - sodasodamac
Komfyr er ikke koblet i henhold til produsentens anvisning - IMG_8499.JPG - sodasodamac
  Siter
   #1
 38,290     Lillestrøm kommune     0
Er det bløyle 3 + 2 så stemmer det vel med figuren oppe til venstre 230V en fas. (bøylene kobler sammen hver sin gruppe). Den er vel da koblet korrekt. Dårlig kontakt inni ovnen ? På noen kan en ta ut elementene og måle disse hver for seg.
  Siter
   #2
 67     Mo i Rana     0
Feil ja. Skal laskes mellom 1-2-3 -> brun 4-5-> blå. Kabel såg også riktig tynn ut. Er dette en ren stekovn?
Signatur
  Siter
   #3
 2,435     Hordaland     0

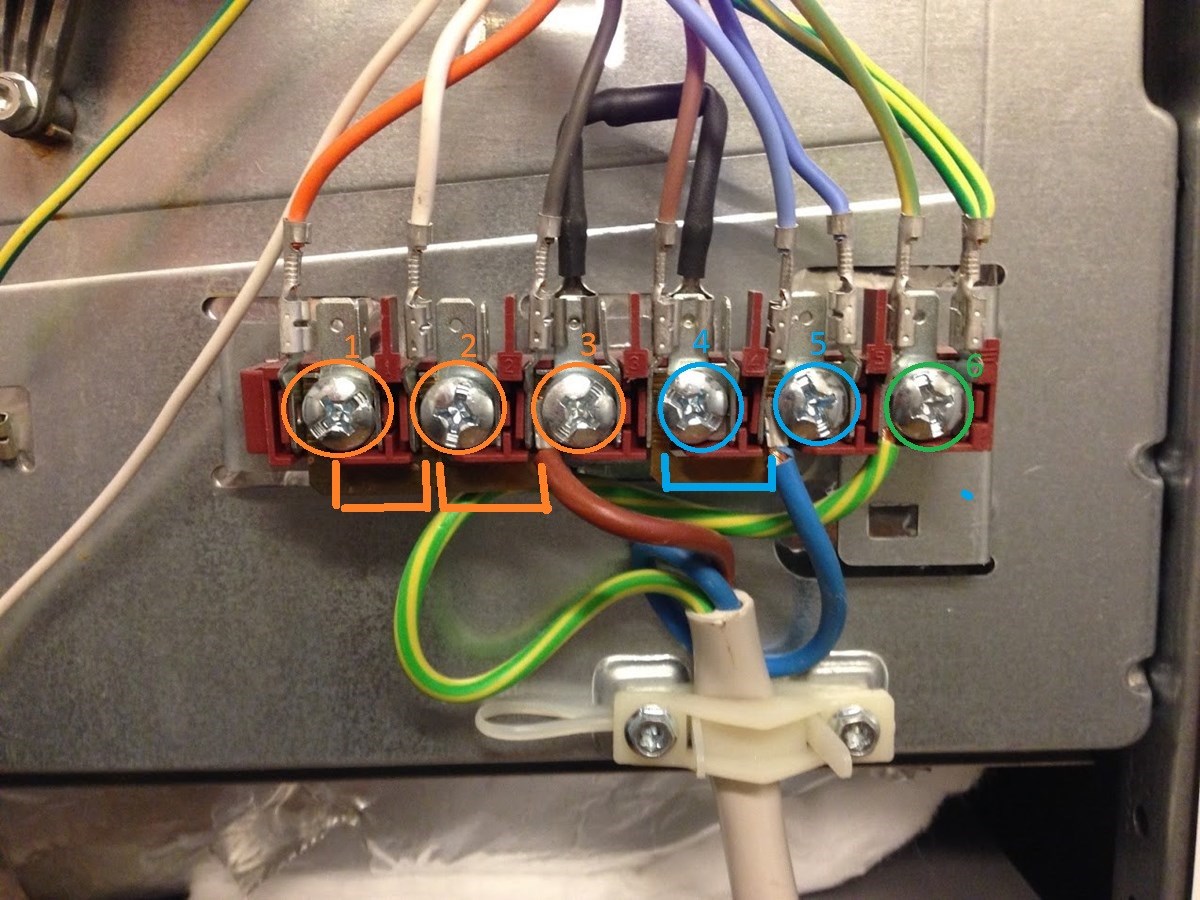

Slik jeg kan se det, så er tilførselen koblet riktig. Om den brune lederen som går inn på klemme 4 står på riktig sted, er et annet spørsmål.

Komfyr er ikke koblet i henhold til produsentens anvisning - 94f5a086253f4007bebbcb36bb9bfb16.jpg - sodasodamac
Signatur
  Siter
   #4
 38,290     Lillestrøm kommune     0
Knallbra skisse det var slik jeg tolket bildet også. Om strømmen går i bøylen eller i den brune lederen er ikke så farlig tror jeg.  Men han har en fasekomponent i den sorte enheten som står på toppen av koblingsbrettet. Vi får håpe denne har merkespenningen sin i orden da denne står over faselederne slik jeg ser det.

Men ikke noe kan forklare grillelementet problemet hvis ikke en av skruene 1-5 er slakke.  (NB! koble fra strømmen hvis disse sjekkes !).
  Siter
   #5
 151     Oslo     0
Grillen er sannsynligvis koplet mellom 1 og 4 eller 2 og 4, derfor ingen spenning over den .
Den virker sikkert bare du får koplet laskene riktig.



Signatur
  Siter
Annonsørinnhold
Les også:
Nøkler på avveie i boligsameiet? Denne løsningen gjør at det aldri skjer igjen
  (trådstarter)
   #6
 18     0
toverdal Monday, December 21, 2015
Feil ja. Skal laskes mellom 1-2-3 -> brun 4-5-> blå. Kabel såg også riktig tynn ut. Er dette en ren stekovn?

Nei, induksjonstopp også. Enig at det kunne vært tjukkere kabler. Du bekrefter min oppfatning om å koble 1-2-3 sammen og 4-5 sammen. Det kan da ikke skade å prøve dette...
  Siter
  (trådstarter)
   #8
 18     0
eydybdal Monday, December 21, 2015
Slik jeg kan se det, så er tilførselen koblet riktig. Om den brune lederen som går inn på klemme 4 står på riktig sted, er et annet spørsmål.

Komfyr er ikke koblet i henhold til produsentens anvisning - 94f5a086253f4007bebbcb36bb9bfb16.jpg - sodasodamac

Slik du har merket her med farger er jo slik produsenten sier skal være riktig på 1-fas 230V så det frister å koble om, kan da ikke gå galt? Skal huske sikringen Smile
  Siter
   #9
 2,435     Hordaland     2
sodasodamac Monday, December 21, 2015
Slik du har merket her med farger er jo slik produsenten sier skal være riktig på 1-fas 230V så det frister å koble om, kan da ikke gå galt? Skal huske sikringen Smile

Hva skal du koble om? Det er jo slik det faktisk er koblet... Strekene på skissen jeg laget er plassert oppå laskebøylene, som du tydelig kan se på bildet du har lagt ut.
Signatur
2   Siter
   #10
 911     Hordaland     0
Hvor mange ledninger går inn på grillelementet?
Er det to er det mest trolig feil på elementet.
Er det flere ledninger bør det sjekkes at de er koblet riktig, noe jeg ikke kan anbefale deg da jeg ikke kjenner til din kompetanse på området.
