Kortslutte/fjerne 3 trinns bryter bereder
347
0
Heisan.
Skal bytte ut en gammel 80 tallsbereder som er fast tilkoblet, og montere stikk. Og dermed fjerne den gamle vriderbryteren og koble den permanent bak elko blindlokk med wago. Gjort dette et par ganger før men da var det vippebrytere som ble omgjort til av/på, og denne vribryteren var eldre og mer itvil om. Noen med tips over hvilke kabler som skal kobles, selv om jeg er rimelig sikker.

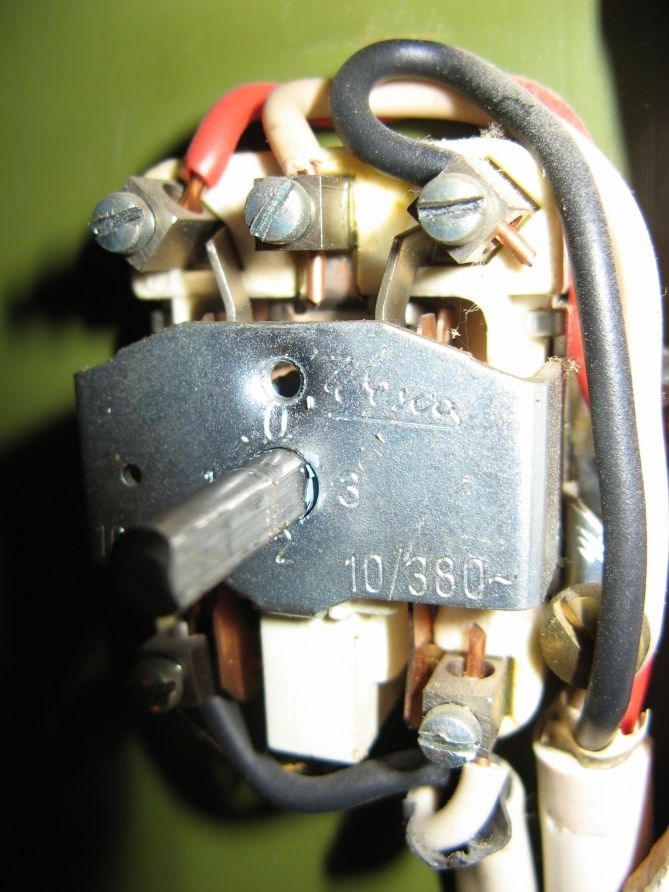

(Bilde stjålet fra annen tråd, men samme bryter)
Skal bytte ut en gammel 80 tallsbereder som er fast tilkoblet, og montere stikk. Og dermed fjerne den gamle vriderbryteren og koble den permanent bak elko blindlokk med wago. Gjort dette et par ganger før men da var det vippebrytere som ble omgjort til av/på, og denne vribryteren var eldre og mer itvil om. Noen med tips over hvilke kabler som skal kobles, selv om jeg er rimelig sikker.
(Bilde stjålet fra annen tråd, men samme bryter)
Siste redigering: Sunday, September 4, 2016 9:57:29 AM av maraxion
Det er tre ledere pluss jord til gamle beredere. Ofte 3x 1.5mm2. Dette var koblet til 2 elementer og bryteren kunne koble inn element a, element b eller begge. For din del kan du bruke hvilke som. Det helst av de to ledningene.
Kobling med støpsel(ny bereder uten bryter):
- Her trengs kun lederene og jord. Ny stikkontakt settes opp ved bereder ved å bruke 2 av lederene pluss jord. Bruk gjerne hvit og sort. Se bort fra siste kabel(rød i dette tilfellet).
- I bryteren kobles da like sammen hvit-hvit og sort-sort og strømmen føres dermed bare videre. (wago klemmer eller lignende)
- Rød kan trekkes ut eller bare klippes i begge ender
- Sett på elko blindlokk
Ønske om en polt av/på bryter istedenfor, for å ha kontroll (beholde gammel bereder fast tilkoblet, full effekt hele tiden):
- Sjekk i berederen på kablene(elementet) etter de 3 merkene "L , 1 og 2". Merk deg fargen på den med L.(er ofte den røde)
- I bryteren kobles så den fargen som var med L med en av lederene inn.(via ny bryter)
- De to andre ledningene oppe kobles sammen til den andre kabelen nede. (Via bryteren)
- Husk jord!
(Dette er forøvrig 2 fas med gamle skrusikringer.)
Bryteren er forøvrig ut til bereder oppe og inn til bryter nede.
