drit i farge. strømmen ser ikke forskjell på brun, svart eller blå.
brun fra lampe skal sammen med svart leder fra fotocelle, ofte merket med L1, L' eller L-->

Jeg hadde en slik i roteskuffen.  Tilkoblingene er merket i bunnen av dekslet, med hhv. L< på den brune, N på den blå og L> på den sorte - siste tegning er m.a.o. riktig.  Den ubrukte tilkoblingen er merket jord.  Her kobles jord fra både tilførsel og fra lampen hvis den ikke er dobbeltisolert.

chiipa later til å tro at dette er en lampe med bevegelsesføler.  Det er det ikke, du må ha lampe i tillegg!

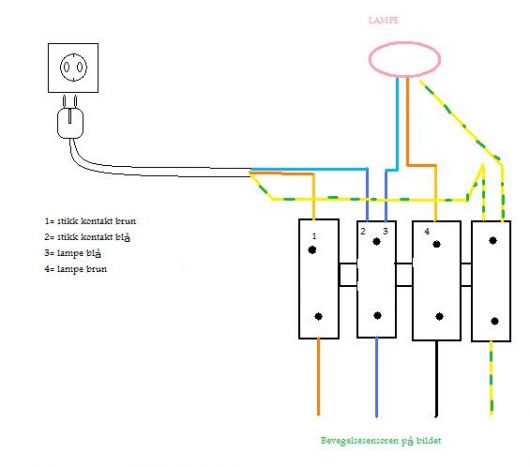

mulig jeg ser feil på bruksanvisningen på bilde ditt da det er litt uklart, men jeg tror den viser til at du skal koble det slik:

fargene kommer jo helt ann på hvilke farger som er på lampen du evt kobler til..

Vil bare påpeke at den kabelen du har er totalt ubrukelig i en sukkerbit, med mindre du klemmer på endehylser. Uansett greit å bytte sukkerbiten med åpne/lukke wago.

Det kommer vel an på sukkerbiten. En hylse vil uansett ikke skade.
