Fikk støpt støttemur tideligere i år. Legger ved beregningene som ble utfør. Litt høyere enn din men her ser du hertfall hvordan det kan løses. Har og beregninger på tilsvarende mur mot høyre tereng og med såle i dunn til garsjen

Fant enda en som viser støttemur med såle til garasje.

Håper det er til hjelp

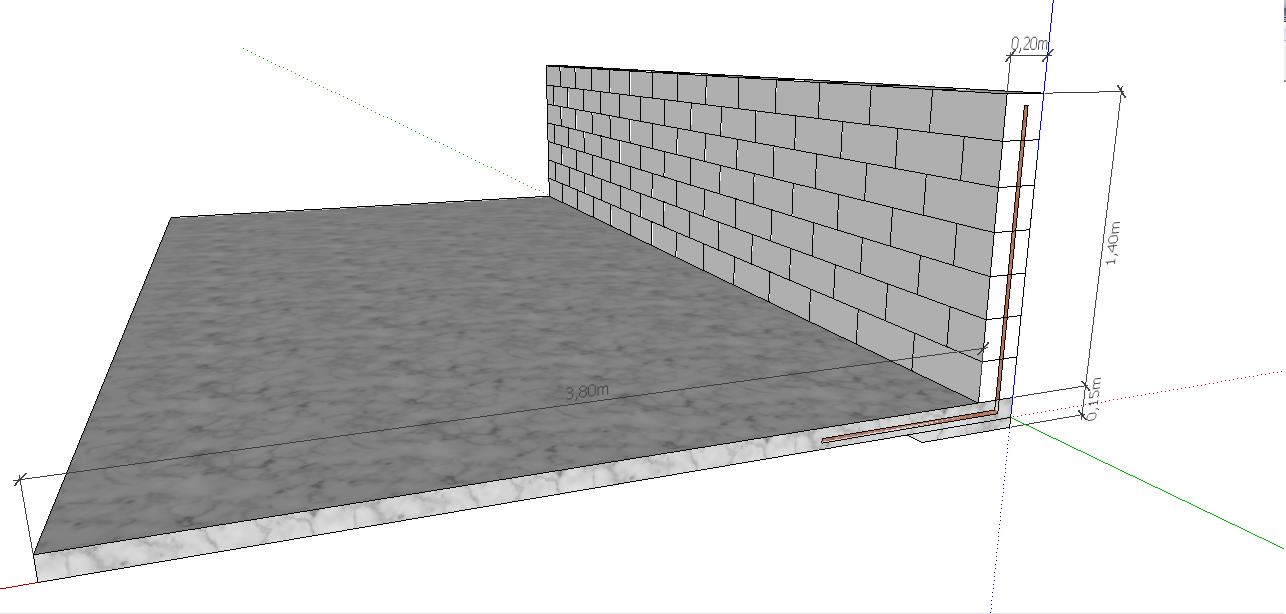

Basert på bilde og plantegninger, ville nok jeg gått for en løsning alla dette;


Støp plate først, for så og stable opp forsklings blokk på støpt plate.
Armerings jern støpes inn i plate ved støp(det brune skal liksom være armering mellom mur og plate :-p )
En greie måte og gjøre det på når du ikke ønsker og grave ut for mye bak muren før tilbakefylling

l0hre Tuesday, July 5, 2016

Fikk støpt støttemur tideligere i år. Legger ved beregningene som ble utfør. Litt høyere enn din men her ser du hertfall hvordan det kan løses. Har og beregninger på tilsvarende mur mot høyre tereng og med såle i dunn til garsjen

Hei, takk for tegninger!

galant_x Tuesday, July 5, 2016

Basert på bilde og plantegninger, ville nok jeg gått for en løsning alla dette;


Støp plate først, for så og stable opp forsklings blokk på støpt plate.
Armerings jern støpes inn i plate ved støp(det brune skal liksom være armering mellom mur og plate :-p )
En greie måte og gjøre det på når du ikke ønsker og grave ut for mye bak muren før tilbakefylling

Takk for bildet! Akkurat slik blir det, men jeg lager en vinkel inn i carportrommet på hver side.. Systemblokk lar seg ikke levere her nord uten å blakke seg, men jeg ser at Asak har noe tilsvarende. Det lar seg kjøpe via Byggmakker. Blir ikke støp denne friperioden. Holder på å legge drens og fylle opp med singel nå.

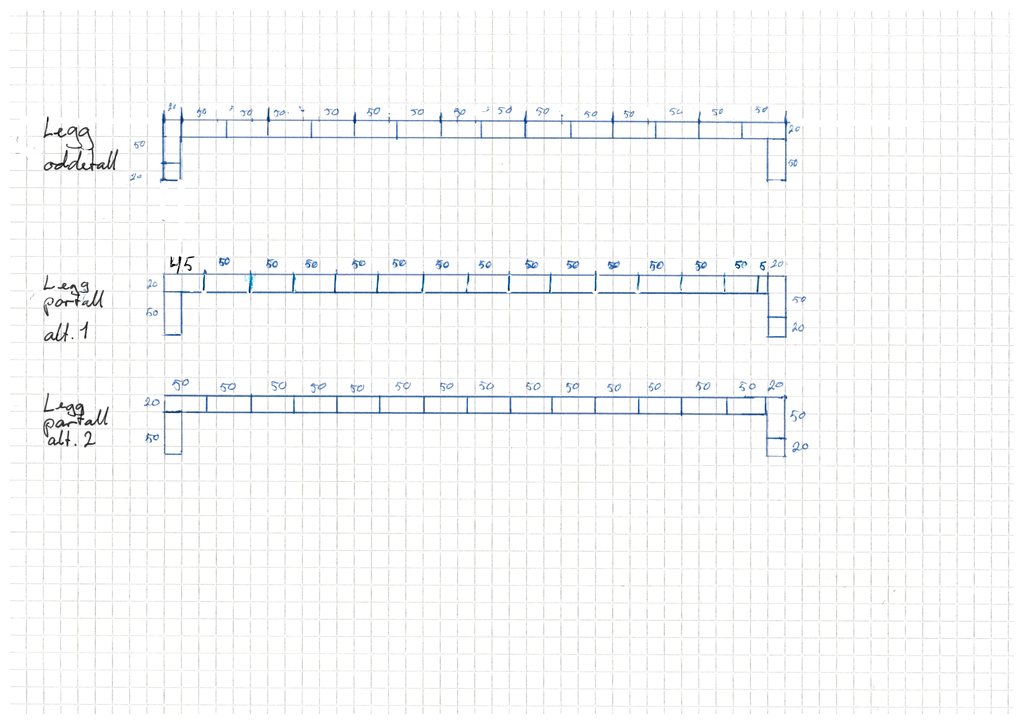

Drar denne litt frem igjen.. Jeg har bestemt meg for Asak sin forskalingsblokk.. Hvordan ville dere gjort for å stable steinene i halvforbandt? Slik jeg ser det er det to mulige løsninger. Den enkleste (alt 2) i min skisse ser ut som den enkleste, men vil gi en forskyvning på 5 cm mellom hvert skift.. Jeg skal sende mail til Asak og spørre hva de vil anbefale. Selv om de ikke overlapper hverandre 100% så tror jeg det er plass til å loddrette jern uten å støte på blokken nedover.

Alt 1 i skissen vil gi mer kapp og arbeid, samt at jeg får ei flis på 5 cm i annenhvert skift.. Det ser jeg for meg at ikke er ideelt..  For ordens skyld vil muren ha utendige mål 70x720x70 cm..

Du må tenke på betongfylling kanskje må du da kappe 2 steder. Hvis du ender opp med effektiv små kanaler nedover får du ikke betongen ned. 5cm høres ut for meg som å kunne være i grensen opp mot dette problemet men har du blokkene foran deg/evt en skisse så er det jo lett å kontrollere.

Når du stabler så var det noen som brukte biter av asfaltpapp e.l. for å rette opp avvik. På Leca mur tredde jeg selv inn 3" og 4" spiker i fugen som jeg nappet ut (tror anlegget blir oppi sporet så ikke egnet for forskaling blokkene tror jeg).

Her er svaret jeg fikk fra Asak. Som du nevner HSt, så kan det blir problemer med fyllingen..

"Du vil fortsatt på plass til loddrette armeringsjern om du velger alt. 2, men du vil da oppleve en forskyvning av vangene(interne støtter) – dette vil til en viss grad begrense ifylling av betong og kunne skape luftlommer i konstruksjonen, som igjen vil svekke konstruksjonen, samt eksponere armeringsjernene for luft, som fører til rust. Hvis du velger denne løsningen, vil vi oppfordre til at du bruker noe våtere betong en normalt, for å få den til å fylle opp tomrommene lettere.


Den teknisk sett beste løsningen er dog alt. 1. For å hindre at trykket fra betongen presser den lille biten på 5 cm ut, er det beste å kappe denne biten på den delen av forskalingsblokken hvor det følger med en vange. Da vil den stå stødig i støpeprosessen. Det er ikke nødvendig å bruke loddrett armering på det ene punktet."

Jeg ville da ha kappet første blokk på 32 og passbiten din vil da bli 18. 32 og 18 tallet må da tilpasses til blokkdimensjonene slik at "hullene" passer overett, dvs tallene er bare et eksempel. Enda lurere er det å passe på at konstruksjonen passer til blokkene, vi fant også ut dette når vi støpte med KUB, også den gangen lærte vi det underveis slik som TS...

Har ikke finest alt her men er det noko krise pm di bruker halv Stein inni muren og den stikk 25 cm lenger bak? Eller 12,5 cm på kvar side?

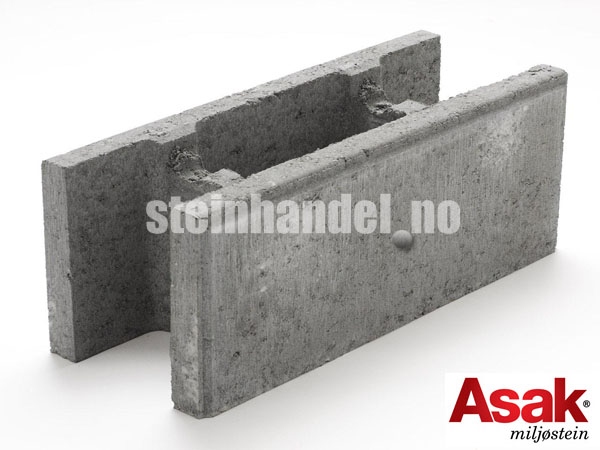

Forskalingsblokkene ser slik ut innvendig. Ideelt sett burde de innevdige støttene stå rett over hverandre mellom skiftene for enklere å bruke loddrette armeringsjern, samt lettere fylle med betong... Jeg tror jeg rett og slett bare må kjøpe blokkene og forsøke å stable litt for å se hvordan dette kan gjøres mest fornuftig.. Har forsøkt å regne og tegne på dette, men det blir bare surr
