Forskyve stålepipe
811
Tromsø
0
Vi har gjort pipemonteringen litt baklengs. Dvs entreprenør monterte underbeslag og nedrebeslag i forbindelse med taktekking, og lot ellers undertak/isolasjon være urørt.
Pipa er tenkt toppmontert på ovn, og stua er åpen under saltak, dvs den skal kun gå gjennom taket (og ikke etasjeskille). Takvinkelen er 36grader.
Nå er vi klare for å montere pipa selv, og for å gjøre en lang historie kort: Beslagene på taket er montert "feil" med 5 cm, som gjør at vi ikke kan fortsette standard plan med helisolert med overgang til halvisolert, siden ovnen da kommer 5cm fra brennbar vegg og ikke foreskrevet 10 cm.
Har forskjellige potensielle løsninger, en av dem er å benytte 2 stk 10 graders bend, for å oppnå ca 5 cm dybdeforskjell-> MEN jeg synes ikke dette er spesielt pent:(
Så spørsmålet er, er det lov å ha denne 2 x bend skjult i takkonstruksjonen? Eller må den være "inne"?
Andre pene løsningsforslag på å få flyttet ovnen frem 5 cm, men ikke hullet til pipa?
Pipa er tenkt toppmontert på ovn, og stua er åpen under saltak, dvs den skal kun gå gjennom taket (og ikke etasjeskille). Takvinkelen er 36grader.
Nå er vi klare for å montere pipa selv, og for å gjøre en lang historie kort: Beslagene på taket er montert "feil" med 5 cm, som gjør at vi ikke kan fortsette standard plan med helisolert med overgang til halvisolert, siden ovnen da kommer 5cm fra brennbar vegg og ikke foreskrevet 10 cm.
Har forskjellige potensielle løsninger, en av dem er å benytte 2 stk 10 graders bend, for å oppnå ca 5 cm dybdeforskjell-> MEN jeg synes ikke dette er spesielt pent:(
Så spørsmålet er, er det lov å ha denne 2 x bend skjult i takkonstruksjonen? Eller må den være "inne"?
Andre pene løsningsforslag på å få flyttet ovnen frem 5 cm, men ikke hullet til pipa?
Signatur
Ellers er jeg helt enig, at det er stygt som luling med en synlig forskyvning på pipen.
Ser ut som du har båndtekket tak? Så det er jo ikke gjort på 1,2,3 og endre heller......
For du er vel ikke så heldig at du har litt å "gå" på i gjennomføringen? Har gjort samme feilen selv en gang, men da fikk vi en blikkenslager til å beslå pipen over tak, dvs pipen kom ca 2-3 cm ute av center i kransen på toppen.. og ikke helt i senter på underbeslaget. Vi forankret da med patentbånd i underbeslaget
Fagansvarlig Varmefag, Halden - Det du egentlig ønsker deg: Fyr og Flamme AS
Jo, vi har diskutert patent-bånd-feste til underbeslag, men vil da som nevnt ikke treffe senter i toppen. Selve "hatten" er levert med hull og pakning i senter, så det vil jo bli litt blikkenslagerarbeid å få det trikset til... Ja, å endre taket er vel uaktuelt (takplater fra plannja, ikke båndtekking).
Alternativt kan jeg jo komme skjevt opp i beslaget, feste med patentbånd, og så sette på 2 x bend inni firkantbeslaget (altså over tak), for dermed å vri det til slik at jeg treffer senter i toppen...
Nordpeis stålpipe, tror Jøtul har tatt over (?), utrolig vanskelig å finne tekniske tegninger av de forskjellige type bendene som er tilgjengelig, samt mål og minste mulige forskyvning...
For svinge innom byggmakker og se hva de har av informasjon tilgjengelig...
Er sperrene i taket noe hinder for å gå rett opp eller kun gjennomføring i platene?
Jeg satt opp stålpipa mi alene, brukt bare vater underveis og det kan godt hende det er 5 cm ute av lodd på de 5 meterne jeg har innendørs.
Jeg ville bare montert pipa som du skal, også drar du bare ovnen ut de 5 cm du trenger for å få riktig avstand. Ser det rett ut, så er vel problemet løst?

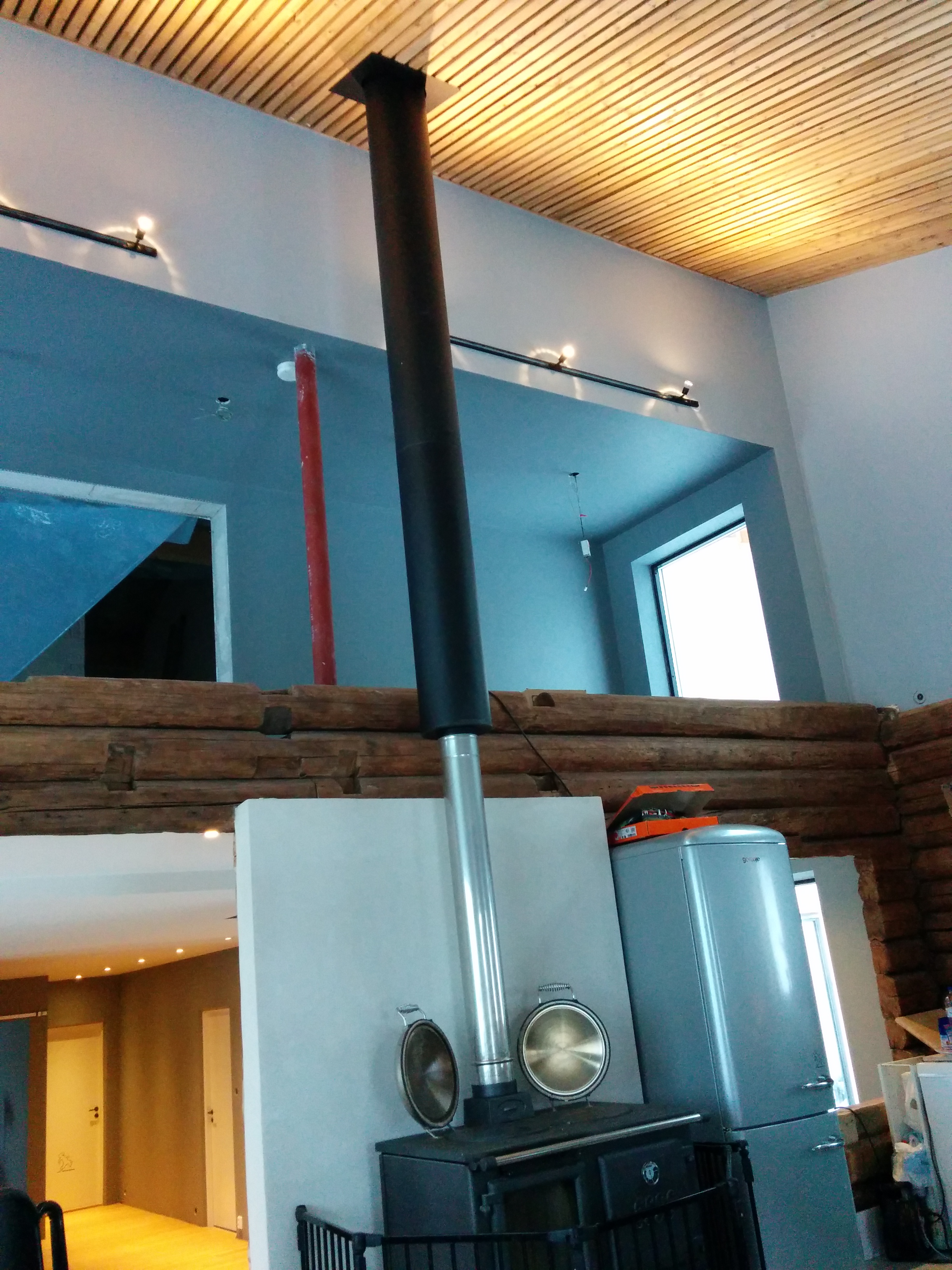

Slik ser det ut hos meg:
Tror jeg nå har funnet den optimale og også billigste løsningen...
Det er ikke mulig å endre beslaget ute uten å ta opp hele taket-> uaktuelt.
Innvendig forskyving ønskes ikke...
Men var idag innom byggmakker, og fikk avklart at overgang fra halvisolert til helisolert kan være gjemt i taket. 36graders tak og mye isolasjon gjør også at jeg får plass til 2 x 15 graders bend "inne" i taket. Minste mulige forskyving er ifølge leverandør 85mm ved bruk av 2 x 15grader.Ved å flytte ovnen 50mm ut fra veggen, og 70mm sidelengs (da skulle siste del av trekanten bli ca 85mm) oppnår jeg å få flyttet ovnen tilstrekkelig fra vegg (avstand blir da 100mm fra vegg), OG jeg skal (forhåpentligvis) klare å treffe senter i beslaget, og dermed kunne bruke standard deler derifra og opp.
Dette er i mine øyne den peneste, billigste og letteste løsningen. Eneste ulemper er at bend er bestillingsvare...
