Bærebjelker i carport
 140     0
Hei,
Jeg skal bygge en 6*7,2m carport med terrasse på toppen. Hva er beste praksis for dette?

For spennet på 5,8 meter planlegger jeg å bruke Hunton I-bjelke SJ90mm/400 mm har maksimalt spenn på 5,95 med 4,0 kN/m2 snølast.

Jeg planlegger å dele inn spennet på 7,2 meter i tre eller fire segmenter. Velger jeg fire segmenter får jeg 1,8 meter spenn og tenker jeg kan bruke 2*2'8' for å ta opp lasten fra taket.  Dette skulle etter min beregning gi maks nedbøy på 2,2 mm. Beregner her 4kN/m2 snølast fra taket.

Helst vil jeg kun ha tre segmenter, men da får jeg et spenn på 2,4m som gir maks nedbøy på 7mm og dette er litt for mye synes jeg.

Jeg tenker derfor å bruke skråstøtter. Dette vil redusere spennet til 1280 mm og gir en nedbøy på kun
0,4mm. Vil dette fungere? Vil skråstøttene ta opp tilstrekkelig av trykket fra taket med snølast. Vil søylene på 98*98 mm tåle trykket?

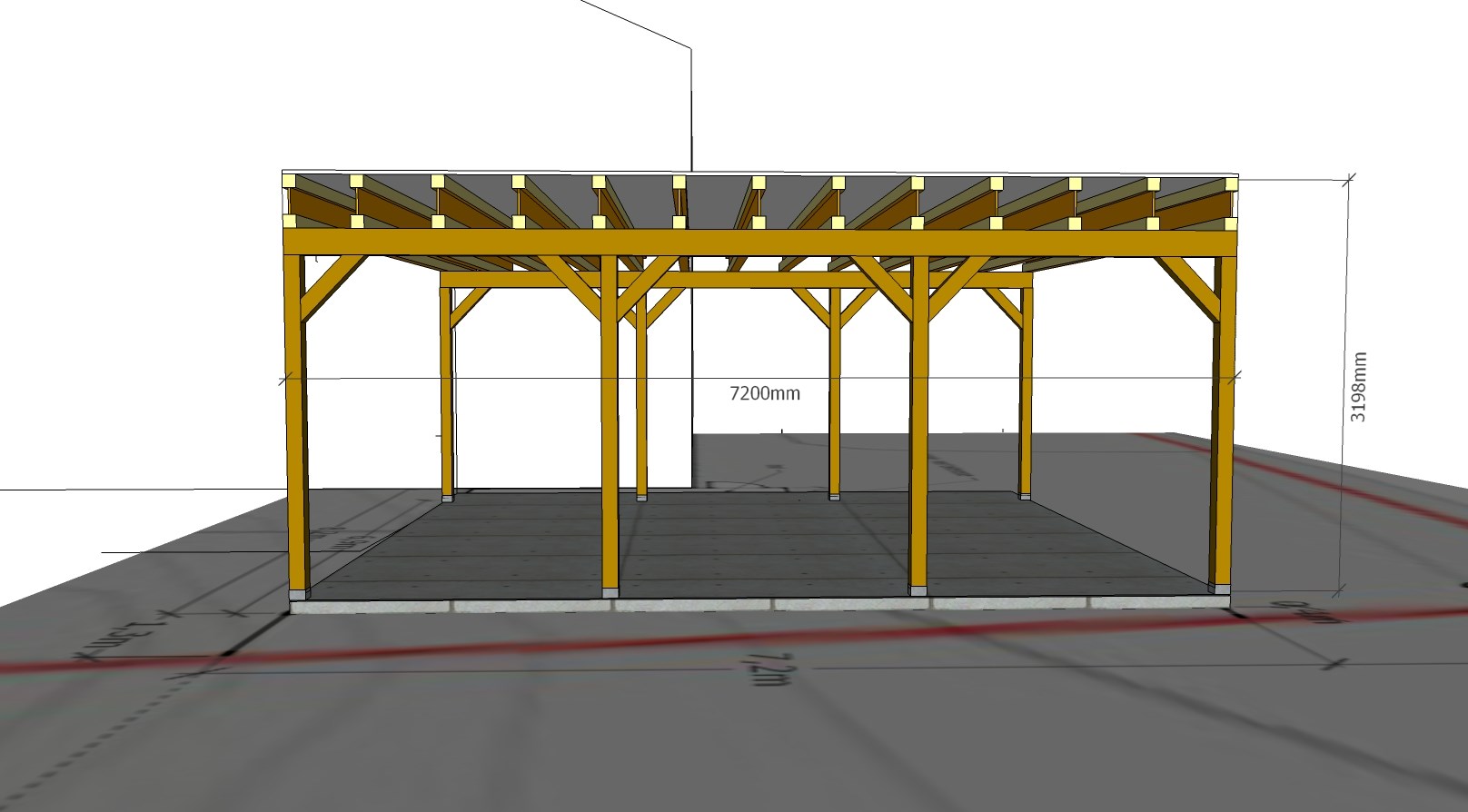

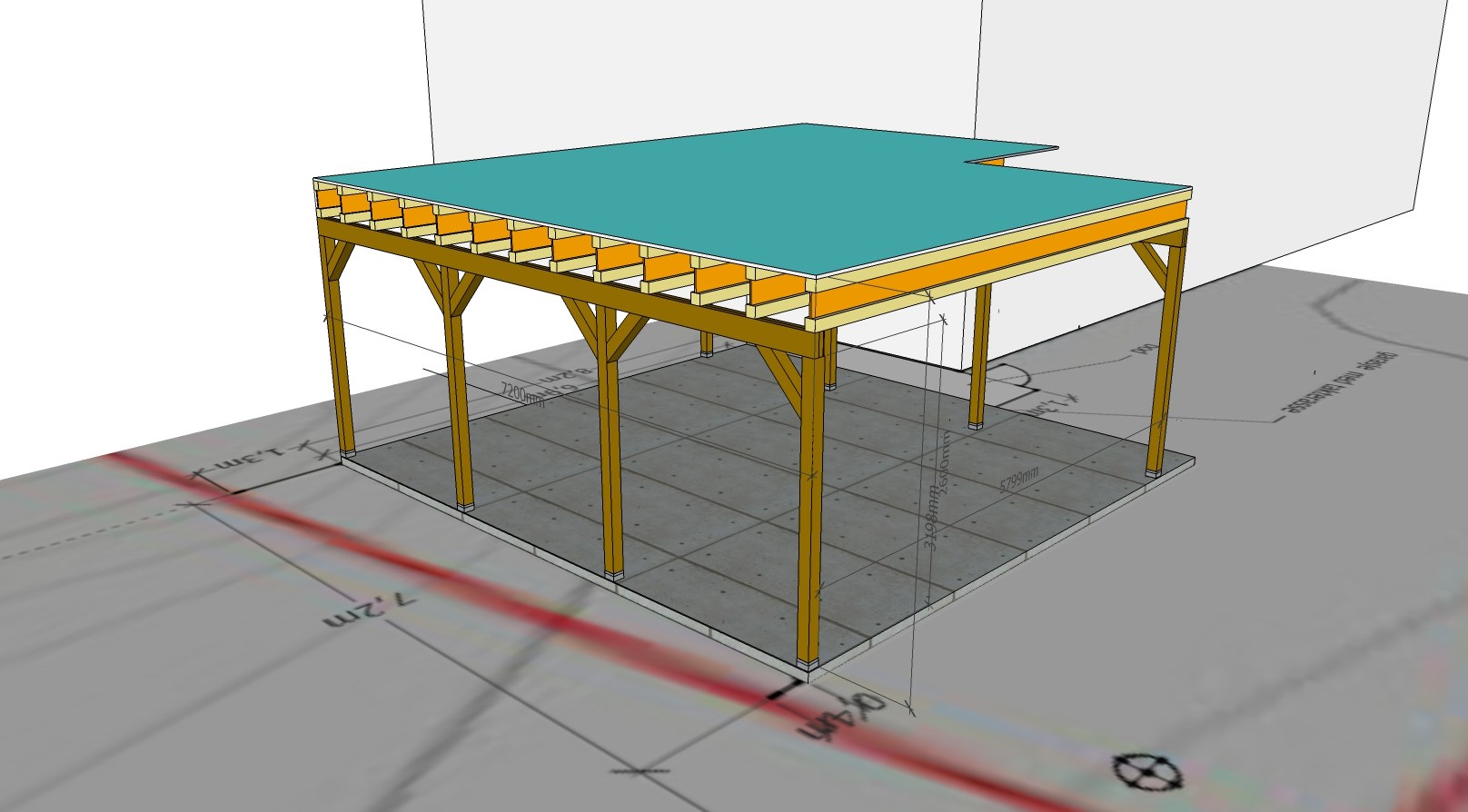

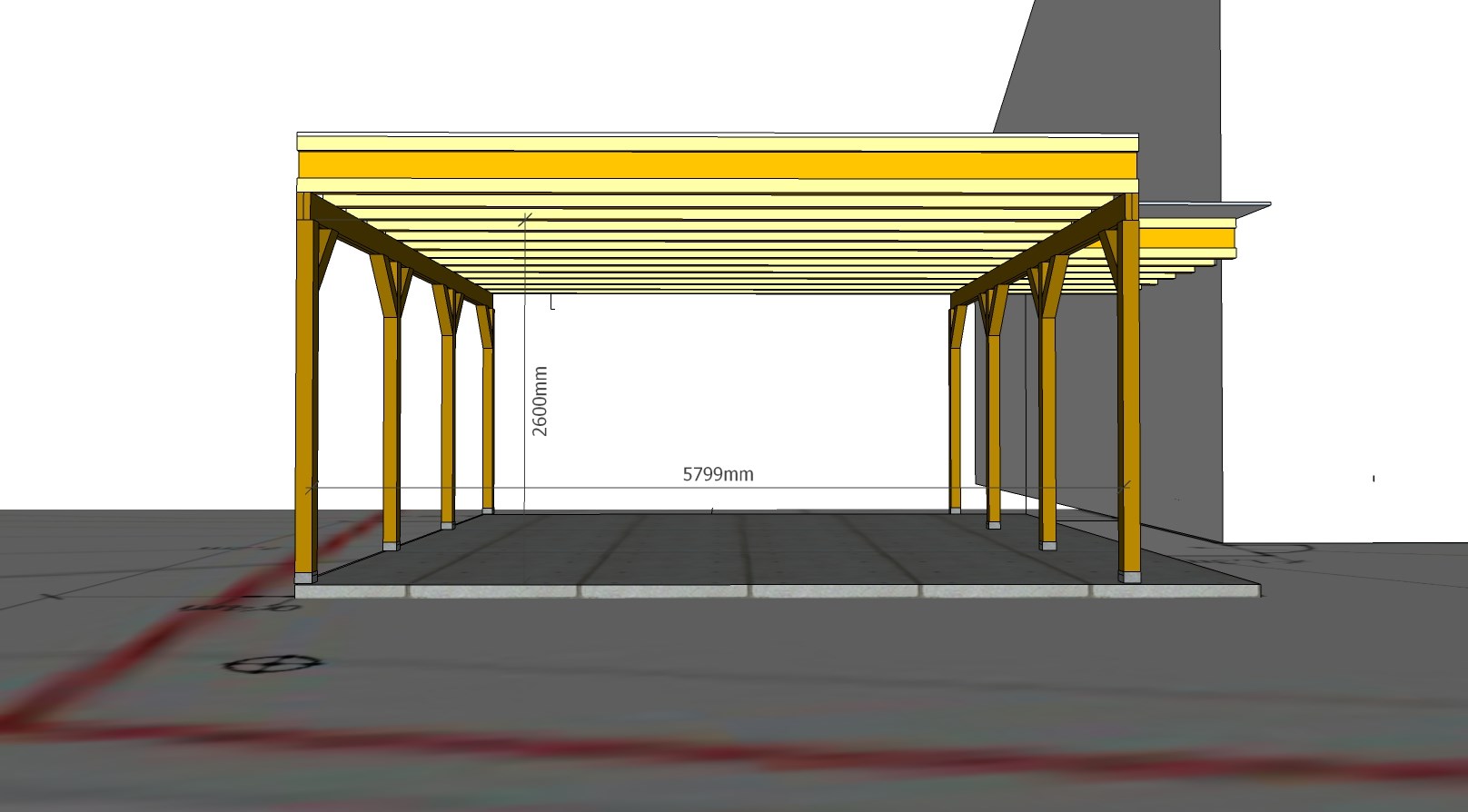

Bærebjelker i carport - carport front.jpg - magnatoBærebjelker i carport - carport iso.jpg - magnatoBærebjelker i carport - carport side.jpg - magnato

Vil det være tilstrekkelig å bolte skråstøttene fast eller må de felles inn i søylene?
  Siter
   #1
 2,987     Vestlandet     0
Dobbel 48x198 på 2,4m spenn høyres no absolutt ikkje for mykje ut, utan at eg veit vekta på det over. . Enkel 48x198 vert jo brukt med 3m spenn og over det på altanar.

Eg har 2,3m spenn på enkle 48x198 med c/c60cm på garasjetaket mitt med altan over. Eg hugsar ikkje utrekninga på dette no, men meiner det var dimensjonert til høg stivheit.
Signatur
  Siter
  (trådstarter)
   #2
 140     0
Vekta på 2,4 meter spenn blir med en snøvekt på 4kN/2 og 6 meter bredde på taket, 4kN/m2*2,4m*6m/2 = 28,8kN eller 12kN/m.

Ved å bruke formelen får jeg da nedbøying på 22,26mm på doble 2'8'. Det er vel litt mye?

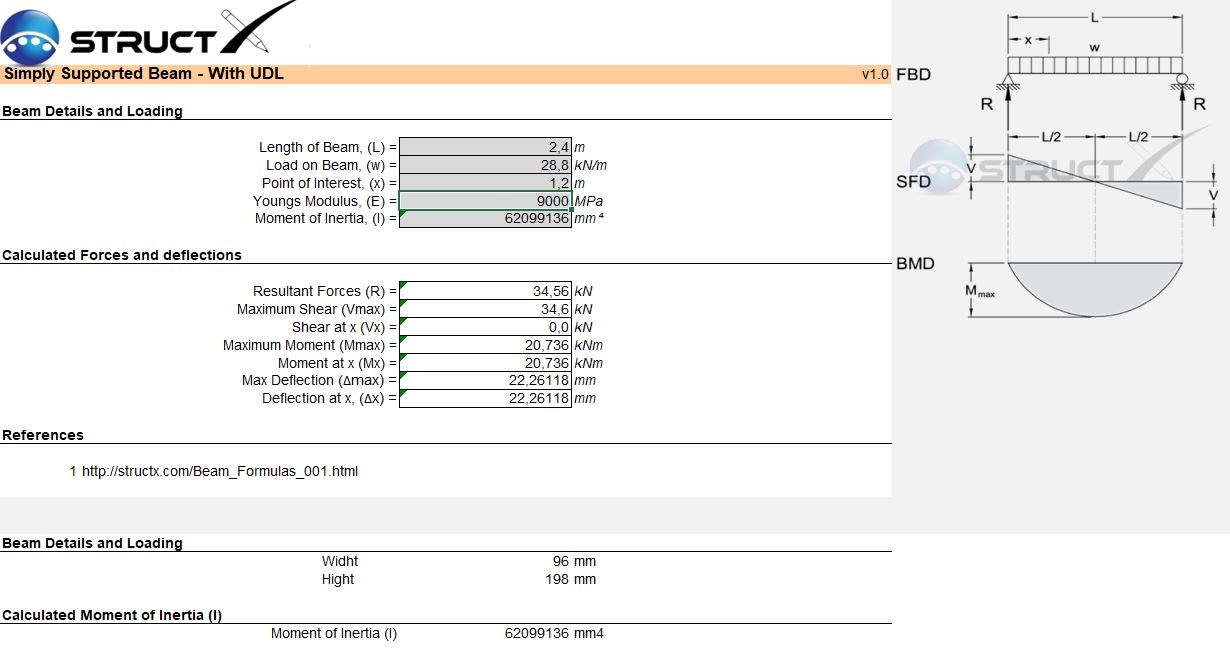

Bærebjelker i carport - bergning.JPG - magnato
  Siter
  (trådstarter)
   #3
 140     0
Beklager, det blir jo ikke 28,8kN/m, (det er det totale) men 12kN/m. Maks nedbøying må vel da bli 9,2mm?
  Siter
   #4
 268     NA     0
Hvis du skjøter bjelkene med overlapp får du enda mindre nedbøying, flerfeltsbjelker blir stivere. Siden du skal ha terrasse bør du ta sikte på L/300-400 i nedbøying, (2400/300=8). Antar du er godt innenfor dersom du regner flerfelts.
http://structx.com/Beam_Formulas_036.html

Husk å stabilisere carporten også, med kryss, tette felt eller/og innfesting mot huset.

  Siter
  (trådstarter)
   #5
 140     0

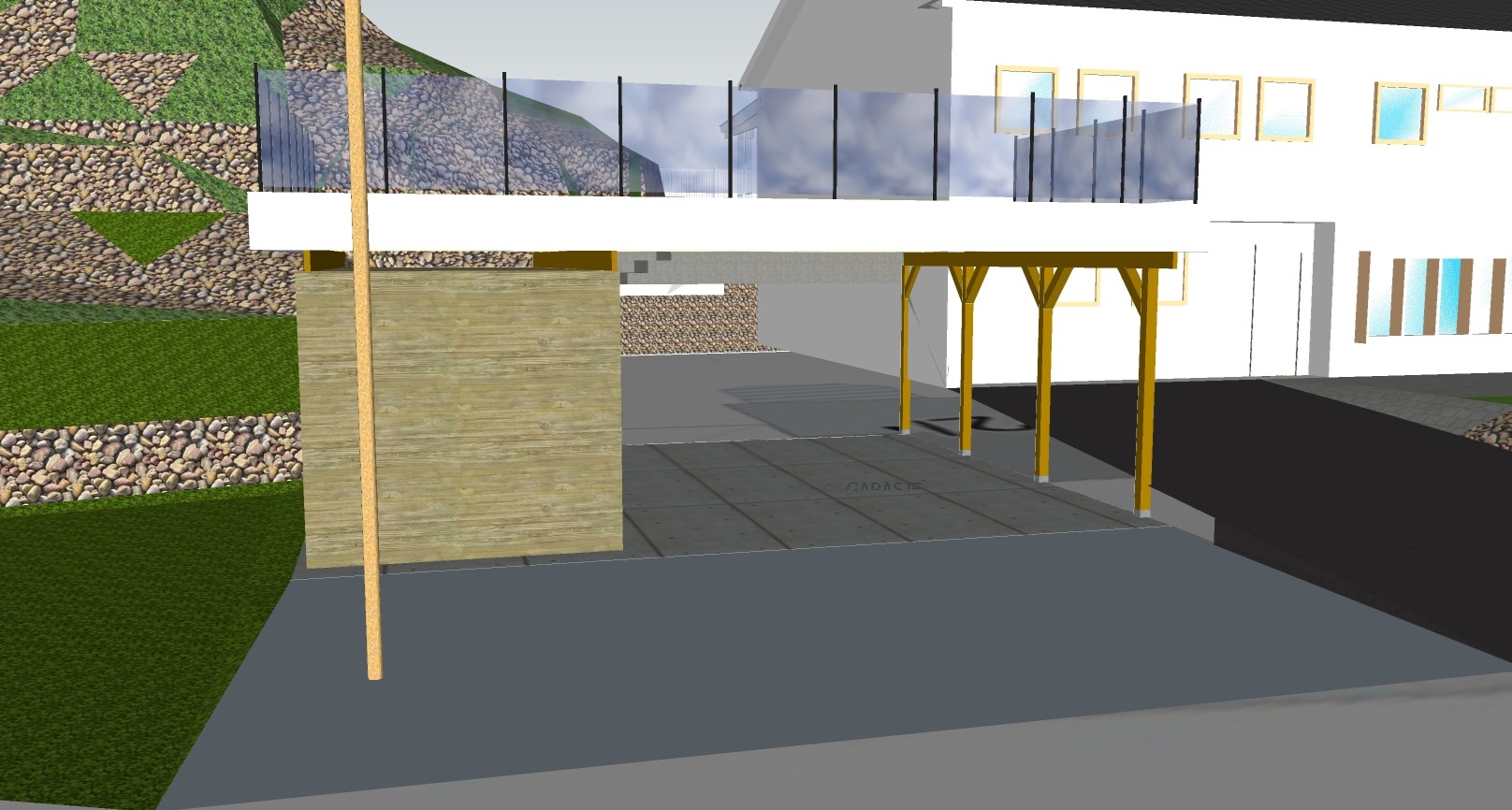

Bærebjelker i carport - 20200806_RÅDYRVEIEN 58 carport fra vei.jpg - magnato

Jeg tenkte å kombinere med en bod, dette vil vel også gi stabilitet? (i tillegg til det blir forankring mot mot hus). Er det en fordel å skru 2*2'8' bjelkene fast i hverandre eller bør det ligge fritt inntil hverandre?
  Siter
Annonsørinnhold
Les også:
Montere kledning?
   #6
 2,987     Vestlandet     0
Skru, og lim, dei fast til kvarandre.
Signatur
  Siter
   #7
 268     NA     0
Boden og huset ble være nok ja, også kan det lønne seg med noen hullbånd under terrassebord hvis du ikke har noen plater i oppbyggingen, for å stive av selve dekket.

Vil egentlig tro det holder å skru dem sammen, siden du dobler i bredden og i-bjelkene ligger an på begge.
  Siter
  (trådstarter)
   #8
 140     0
De eneste platene jeg har tenkt å bruke er TilTak for å lede regnvannet ut på sidene, men jeg vet ikke hvor sterke disse egentlig er for å stive av dekket. Tenker at skråstøttene fra 120*120 søylene opp mot 2'8 bjelkeparene vil gi stivhet nok. Tenker også at jeg setter på skråstøtter også opp mot I-bjelkene i hvert hjørne, slik at de stiver av konstruksjonen i både lengderetning og bredderetning.
  Siter
  (trådstarter)
   #9
 140     0
wth Thursday, August 6, 2020
Boden og huset ble være nok ja, også kan det lønne seg med noen hullbånd under terrassebord hvis du ikke har noen plater i oppbyggingen, for å stive av selve dekket.

Vil egentlig tro det holder å skru dem sammen, siden du dobler i bredden og i-bjelkene ligger an på begge.


Takk for tipset! Skal hullbåndene ligge i kryss under I-bjelkene?
