Beregne stålbjelke
51
østfold
0

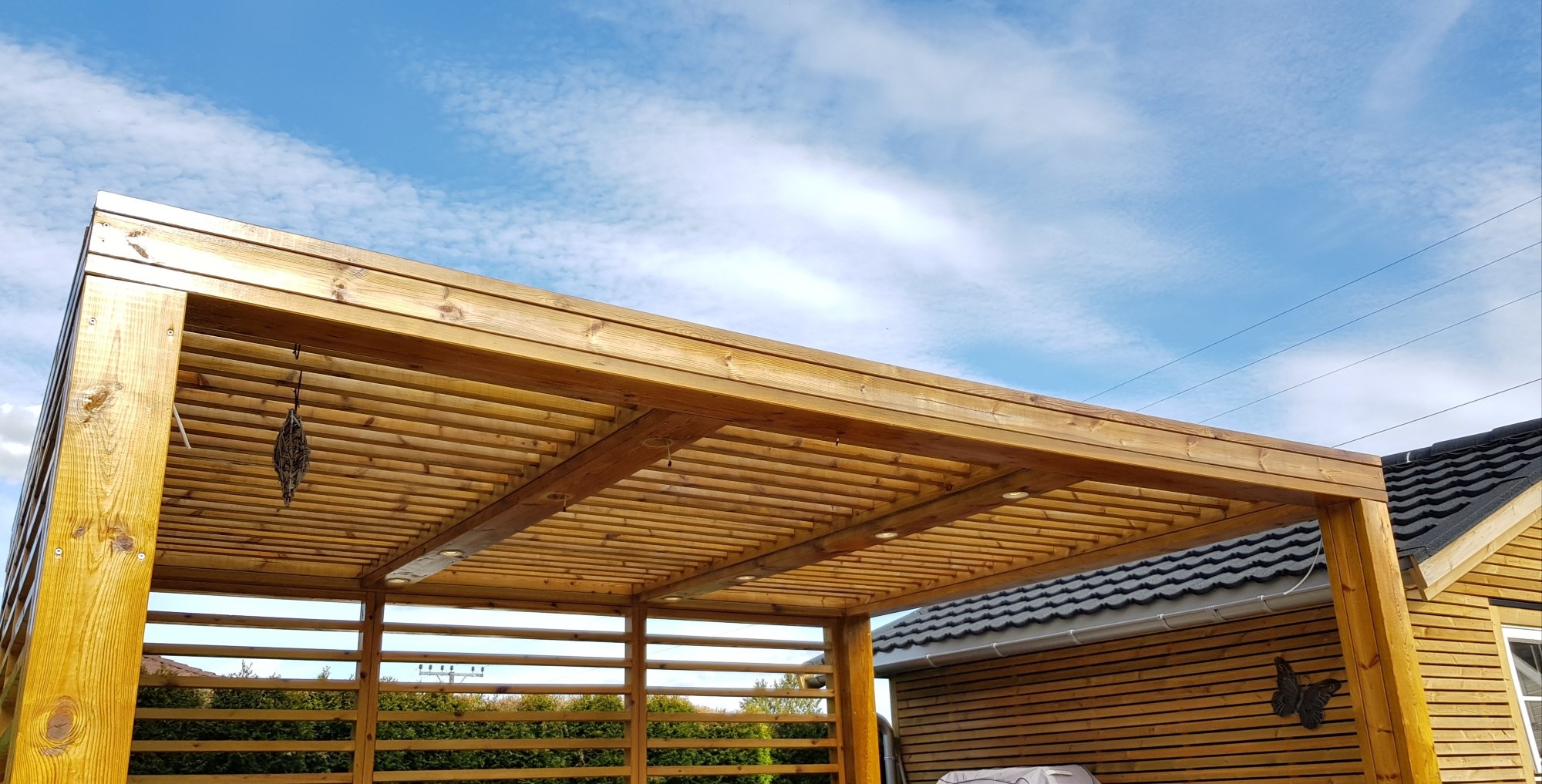

Jeg har en pergola i impregnert trevirke med en veldig lang "bjelke" laget av to stykk 48x198 og to stykk 48x98 i front. Se vedlagte bilde. Lengden er ca 4, 7 meter, og naturlig nok begynner denne å bøyes litt ned på midten. Spesielt siden 48x198-ene ligger på topp og i bunn. I tillegg er et spiletak festet i den.
Siden bjelken er delvis hul ligger det i dag ytterligere en 48x98 inne i bjelken, uten at dette hjelper så mye.
Tenker å bytte denne i en bjelke av rustfritt/syrefast, og skru fast i fremre 48x98/toppen.
Har fått et pristilbud på en 80x40x5 firkantrør (ca 3500 kr), som stålleverandøren mente skulle være tilstrekkelig.
Hva tror dere om dette... Vil dette firkantrøret være nok og verdt investeringen?
Ser detaljblad 421.051 fra byggforsk muligens kan ha noen svar på hvor mye et slikt firkantrør tåler..
På forhånd takk for alle svar og innspill
Siden bjelken er delvis hul ligger det i dag ytterligere en 48x98 inne i bjelken, uten at dette hjelper så mye.
Tenker å bytte denne i en bjelke av rustfritt/syrefast, og skru fast i fremre 48x98/toppen.
Har fått et pristilbud på en 80x40x5 firkantrør (ca 3500 kr), som stålleverandøren mente skulle være tilstrekkelig.
Hva tror dere om dette... Vil dette firkantrøret være nok og verdt investeringen?
Ser detaljblad 421.051 fra byggforsk muligens kan ha noen svar på hvor mye et slikt firkantrør tåler..
På forhånd takk for alle svar og innspill
Lim med PU lim pass på oppskrift og ikke få det på deg.

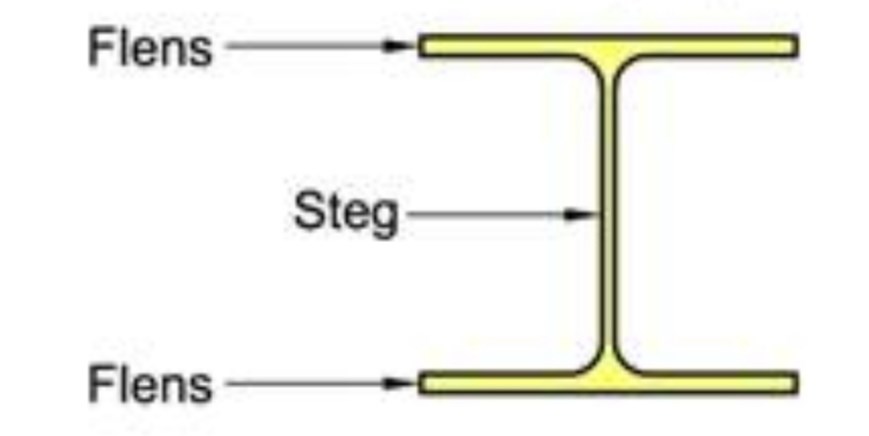

Ser jo ut som du har et godt utgangspunkt for noe som tilsvarer en H-bjelke (du har ett steg og en flens over og under?).
I så fall kan du forsøke å skru disse sammen, siden stivheten i konstruksjonen er avhengig av at steg og flenser ikke beveger seg uavhengig av hverandre. Du må i så fall støtte opp bjelken mens du skrur slik at den er helt rett. Etterpå bør den forbli rett når du fjerner støtten.
... med forbehold om at jeg har skjønt forklaringen din riktig...
Jeg skjønner ikke hvorfor man legger ned 2/4,2/6 osv da blir det ikke bjelker. da må man lime.
I dag er topp, sider og bunn skrudd med gode skruer, men det er ikke nok da treet strekkes litt. Men taket er svært tungt, så det holder jo alt veldig mye vekt, og "svikter" kun en 6-7 cm.... Mulig liming i tillegg ville fikset problemet, men da er det umulig å bytte/endre deler av konstruksjonen senere.
Tror årsaken til at 2/6 ligger på topp er å hindre vann i å "renne" inn i konstruksjonen + at det var en del av "designet".
Thunder: Har fått tilbud på et firkantrør 80mmx40mmx5mm i rustfritt (syrefast?), men er i tvil om det er nok til å stive opp. Har for lite kunnskaper om stål til å vite styrken på dette i 4,6 meters lengde... Leverandøren mente firkantrør var sterkere enn H-bjelke slik jeg forstod det??? Uansett vil vel dette firkantrøret være vesentlig sterkere enn den 2/4 som ligger inni der i dag?
Usikker, få han til å oppgi AISI kvaliteten, har utrolig mye å si. Er dette 316, 304, 316L osv.
Bjelken skal også inneha et Heat nummer + sertifikat om det er en proff leverandør.
https://www.infoklikk.no/images/Staal-Metal/6_Rustfritt_syrefast_staal_kvaliteter_sammenligningstabell.pdf
Det er ekstremt, enig at dette bør beregnes
andy2: frontbjelken er en 48x98, og den står på høykant.
Her er guiden for byggingen, for å se mer av konstruksjonen... Og vet at den har mindre dimensjoner, go derfor klarer lasten bedre... Derfor jeg ønsker å f.eks. bruke stålbjelke i min...:
https://www.bergeneholm.no/en/content/view/full/959
