Beregning av (stål)-drager over 5900mm foldedørsåpning, isolert utestue
372
Sunnmøre
0
Er igang med å bygge en stor utestue som skal bygges inntil huset. Den er planlagt senere godt isolert.

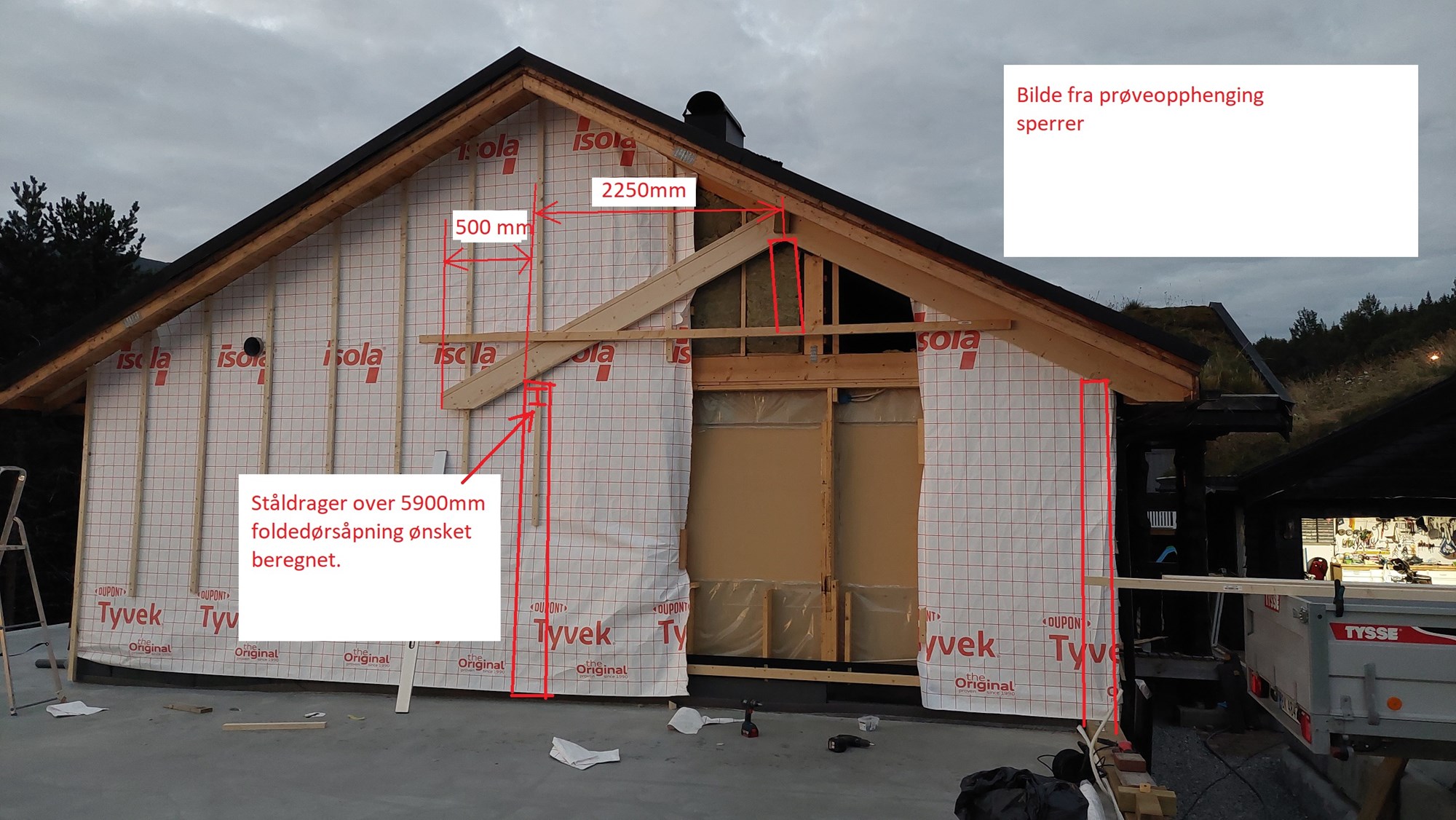

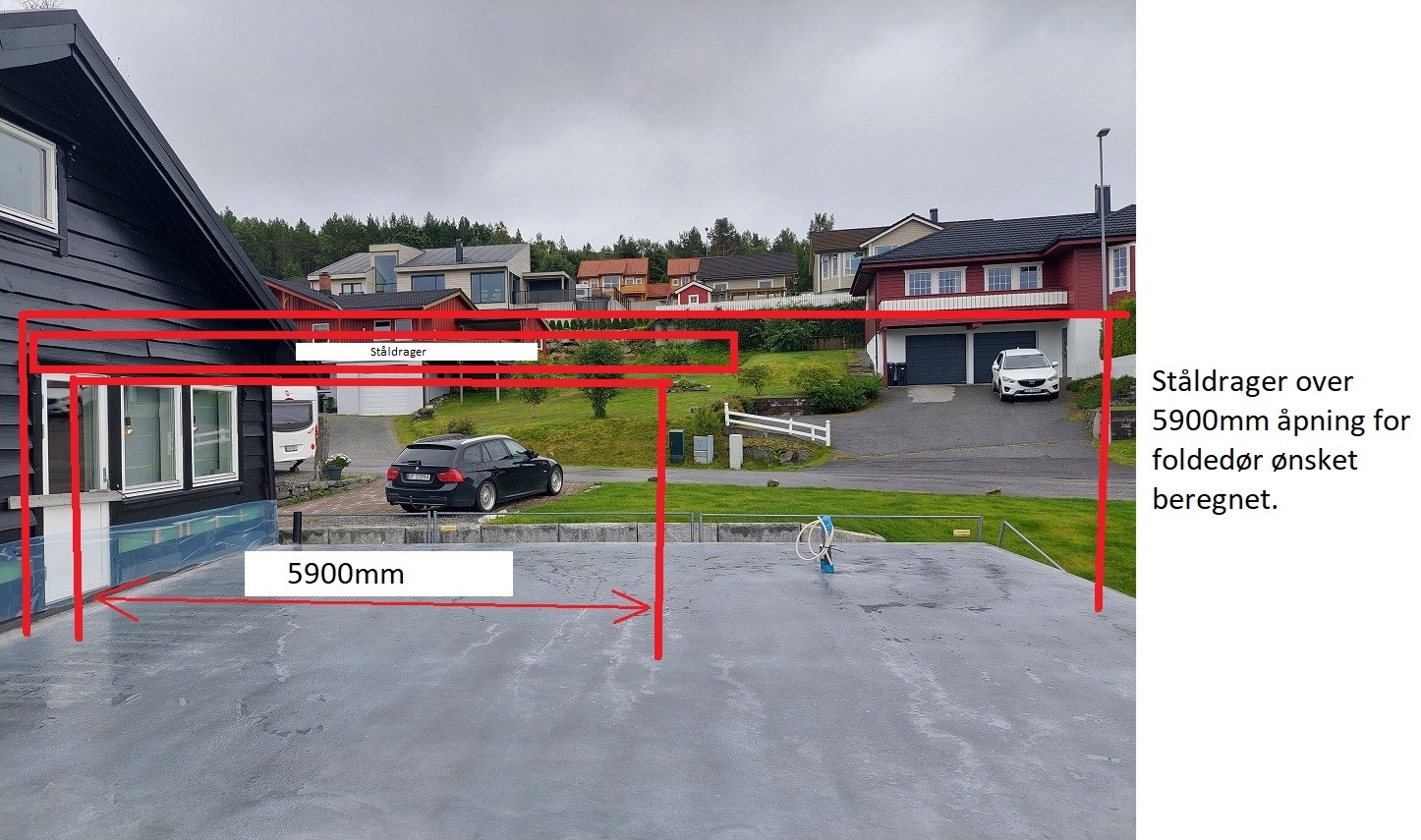

Åpning i framvegg for å kunne sette inn en 5900mm foldedør/skyvedør. Disse dørene tolererer svært lite nedbøying over dør. Bør nok om mulig planlegges med ~0mm. Har etter diverse samtaler med limtreprodusenter forstått at jeg sannsynligvis må gå for ståldrager, da en limtredrager med så lite nedbøying vil bli svært høy, og gjøre åpningen for foldedøren for lav.
Ønsker i utgangspunktet at høyden på døråpningen skal være i samme høyde som resten av dører/vinduer på hus, og at gesimshøyde og høyde på kassekledning havner på samme høyde som eksisterende på hus.
Utfordringen her er altså å få plass til en drager som har tilstrekkelig styrke/stivhet, samtidig som jeg beholder disse høydene. Samtidig som jeg håper å få isolert rundt drageren så godt som mulig.
Ser derfor for meg at det er best med en stålprofil som gir maks styrke/stivhet i forhold til høyde og bredde.
I utgangspunktet planlegger jeg med en limtredrager i mønet. Men det kan være et alternativ å ha en drager på hver side av mønet, for å gi mindre last på ståldrager over foldedør?
Vil det gi bedre stivhet/mindre nedbøying å la ståldrageren gå videre bortover veggen slik som jeg har vist på den ene skissen?
Er det noen her som har lyst å mene noe om dimensjon på drager? Hvilken profil gir mest styrke i forhold til høyde og bredde?
-Byggets bredde: 4500mm mellom utside staver. 500mm takutstikk.
-27 grader takvinkel.
-Taktekking: decra eller tilsvarende.
-Vegger: 198x48.
-Tak: Sperrer 198x48, tyvek på sperrer, 48x48 pålekting, taktro, undertak, decra
-Bygget bygges for å senere kunne isoleres godt.
Åpning i framvegg for å kunne sette inn en 5900mm foldedør/skyvedør. Disse dørene tolererer svært lite nedbøying over dør. Bør nok om mulig planlegges med ~0mm. Har etter diverse samtaler med limtreprodusenter forstått at jeg sannsynligvis må gå for ståldrager, da en limtredrager med så lite nedbøying vil bli svært høy, og gjøre åpningen for foldedøren for lav.
Ønsker i utgangspunktet at høyden på døråpningen skal være i samme høyde som resten av dører/vinduer på hus, og at gesimshøyde og høyde på kassekledning havner på samme høyde som eksisterende på hus.
Utfordringen her er altså å få plass til en drager som har tilstrekkelig styrke/stivhet, samtidig som jeg beholder disse høydene. Samtidig som jeg håper å få isolert rundt drageren så godt som mulig.
Ser derfor for meg at det er best med en stålprofil som gir maks styrke/stivhet i forhold til høyde og bredde.
I utgangspunktet planlegger jeg med en limtredrager i mønet. Men det kan være et alternativ å ha en drager på hver side av mønet, for å gi mindre last på ståldrager over foldedør?
Vil det gi bedre stivhet/mindre nedbøying å la ståldrageren gå videre bortover veggen slik som jeg har vist på den ene skissen?
Er det noen her som har lyst å mene noe om dimensjon på drager? Hvilken profil gir mest styrke i forhold til høyde og bredde?
-Byggets bredde: 4500mm mellom utside staver. 500mm takutstikk.
-27 grader takvinkel.
-Taktekking: decra eller tilsvarende.
-Vegger: 198x48.
-Tak: Sperrer 198x48, tyvek på sperrer, 48x48 pålekting, taktro, undertak, decra
-Bygget bygges for å senere kunne isoleres godt.
Vedlegg:
eehgil
(trådstarter)
372
Sunnmøre
0
nederst i første innlegget ligger altså en pdf med skisser med mål.
eehgil
(trådstarter)
372
Sunnmøre
0
illustrasjon
