Endring av W-takstoler

 8     0
Jeg bor i tomannsbolig bygd på tidlig 90-tallet. Opprinnelig kun 1 etg. Tidligere eier har for mange herrens år siden fått innredet loft og dermed endret W-takstolkonstruksjonen noe. Jobben ser med mine øyner ut som er gjort utmerket og er veldig praktisk, men etter å ha lest litt er jeg usikker på om slik endring er tillatt eller ikke.

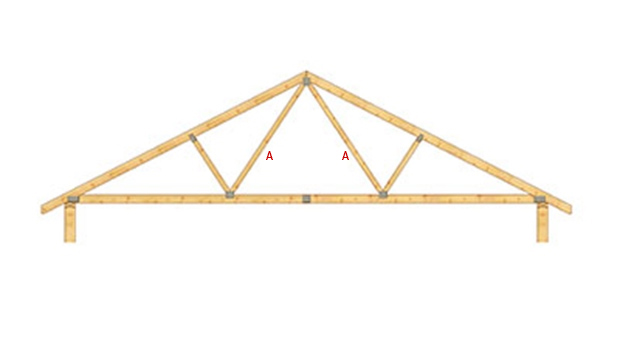

Begge stolper merket "A" på første bildet under her har blitt satt loddrett, med det samme festepunkt nederst og nytt festepunkt øverst. Dette for å slippe å ha dem stikkende inn i rommet, og slik at de kan fungere som vegg (med påsatte gipsplater og glava bak). Øverste punkt på "A" er vel flyttet ca. 1-1,5m nedover fra mønet på hver side til "A" står loddrett.

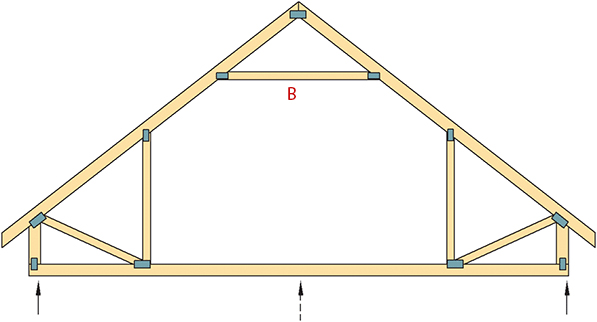

Jeg antar at det er satt inn en drager el.l. i taket på tvers for hver 60cm under mønet slik som "B" på det andre bildet under her, for noe må jo takpanelet som er satt opp være spikret fast i.

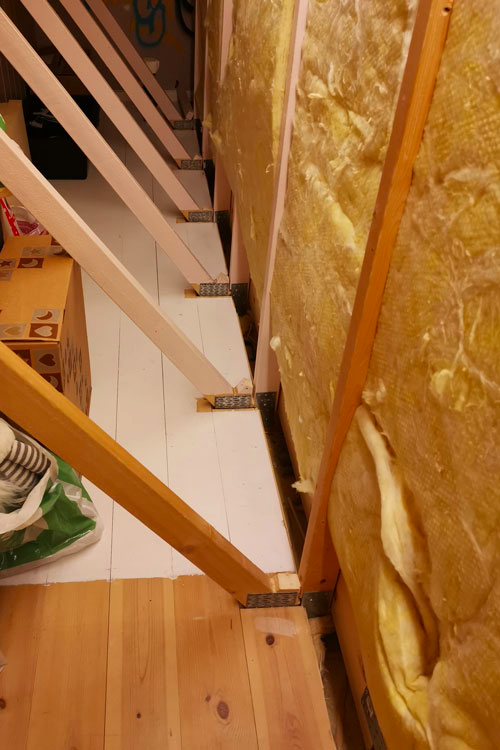

Det ser også ut som at det på hver side er lagt inn en kraftig drager (10x30cm?) på innsiden av nedre festepunkt for "A". Denne drageren går på tvers gjennom alle takstolene. Kan så vidt skimtes i nedre høyre hjørne under isolasjonen på det nederste bildet.

Utgjør denne endringen noen problemer, mon tru? Takker for svar Smile

Endring av W-takstoler - 79df49af51a24d5bb4a8e19fbe7aba7f.png - michravn90
Endring av W-takstoler - 9cd4ad8450c84b0da63ec8727e7b913b.png - michravn90

  (trådstarter)
   #2
 8     0
Yepp, ene bildet var for stort så hele greia hang seg opp. Og nå er rediger-knappen borte, så da legger jeg det siste inn her...

Endring av W-takstoler - 4656d07dde2b416fb15128c375532960.png - michravn90
   #3
 25,371     Akershus     0
REr ikke sikker på om jeg forstod det med drageren. Av foto er det vanskelig å lese og en kunne vente et vinkelbeslag på den nye vertikale stolpen. Det ser også ut som om undergurten i de gamle W-stolene er kappet helt av til høyre for knutepunktet?

Signatur
  (trådstarter)
   #4
 8     0

REr ikke sikker på om jeg forstod det med drageren. Av foto er det vanskelig å lese og en kunne vente et vinkelbeslag på den nye vertikale stolpen. Det ser også ut som om undergurten i de gamle W-stolene er kappet helt av til høyre for knutepunktet?



Skal prøve å ta et par bedre bilder når jeg er hjemme igjen.
   #5
 25,371     Akershus     0
Ligger drageren i samme retning som forografiet er tatt og oppå undergurten? Hvordan er undergurten og drageren festet sammen?

Virker som om dette er gjennomtenkt og har stått i mange år.
Signatur
  (trådstarter)
   #6
 8     0
Ja, drageren ligger i samme retning, oppå undergurten. Jeg har selv lurt på hvordan de er festet sammen, skal undersøke senere.

Ja, dette er gjort for mange år siden, og står støtt. Men jeg tenker at det er greit å vite hvordan huset er skrudd sammen Smile
   #7
 25,371     Akershus     0
Dimensjoneringen har jeg ingen formening om, men løsningen virker fornuftig. Om en antar at dragerne fullt ut erstatter bærevegger, så er det ytre triangelet fra W-stolene bærende. Midtseksjonen er en kjent løsning «med hevet undergurt , dvs at dette holdes sammen av hanebjelken. Spørsmålet er vel om overgurten er sterk nok, her endres kreftene endel.
