Skjøting av bjelker i tak
150
0
Hei
Jeg har en garasje som måtte "kuttes i to" for å gjøre om dårlig dreneringsarbeid. Borettslaget har leid inn firma som har bygget garasjen opp igjen, men det er noe med takjobben som jeg stusser svært mye på.
Taket har 7 bjelker på hver 4"x2", hvor 2 av bjelkene er langs yttervegg og disse er ikke berørt siden de er understøttet av sideveggene. Men taket ble kuttet i to og så fem av bjelkene er blitt skjøtet. Skjøten er en overlapp på 50-60cm og det er fra 5-7 treskruer som fester bjelkene sammen. Spennet er 4.2m og det er på midten av dette at skjøten er.
¨

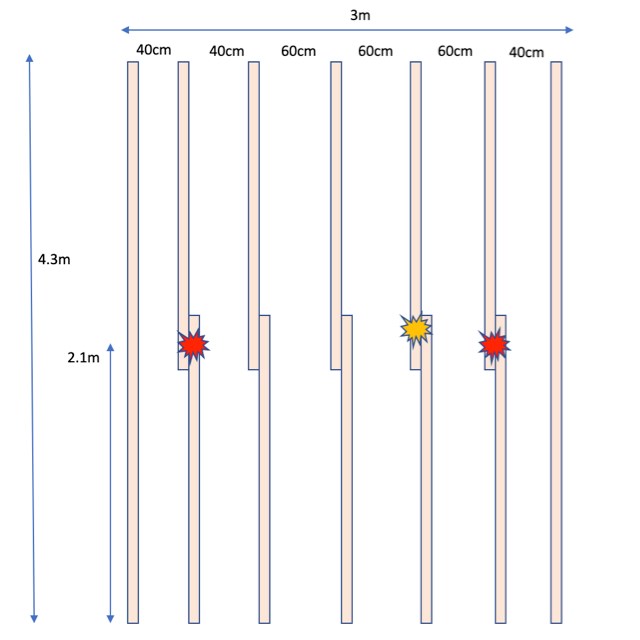

Der hvor det er rød stjerne så er det en glipe på 6-7mm i den ene enden , mens orange stjerne har 2-3mm glipe.

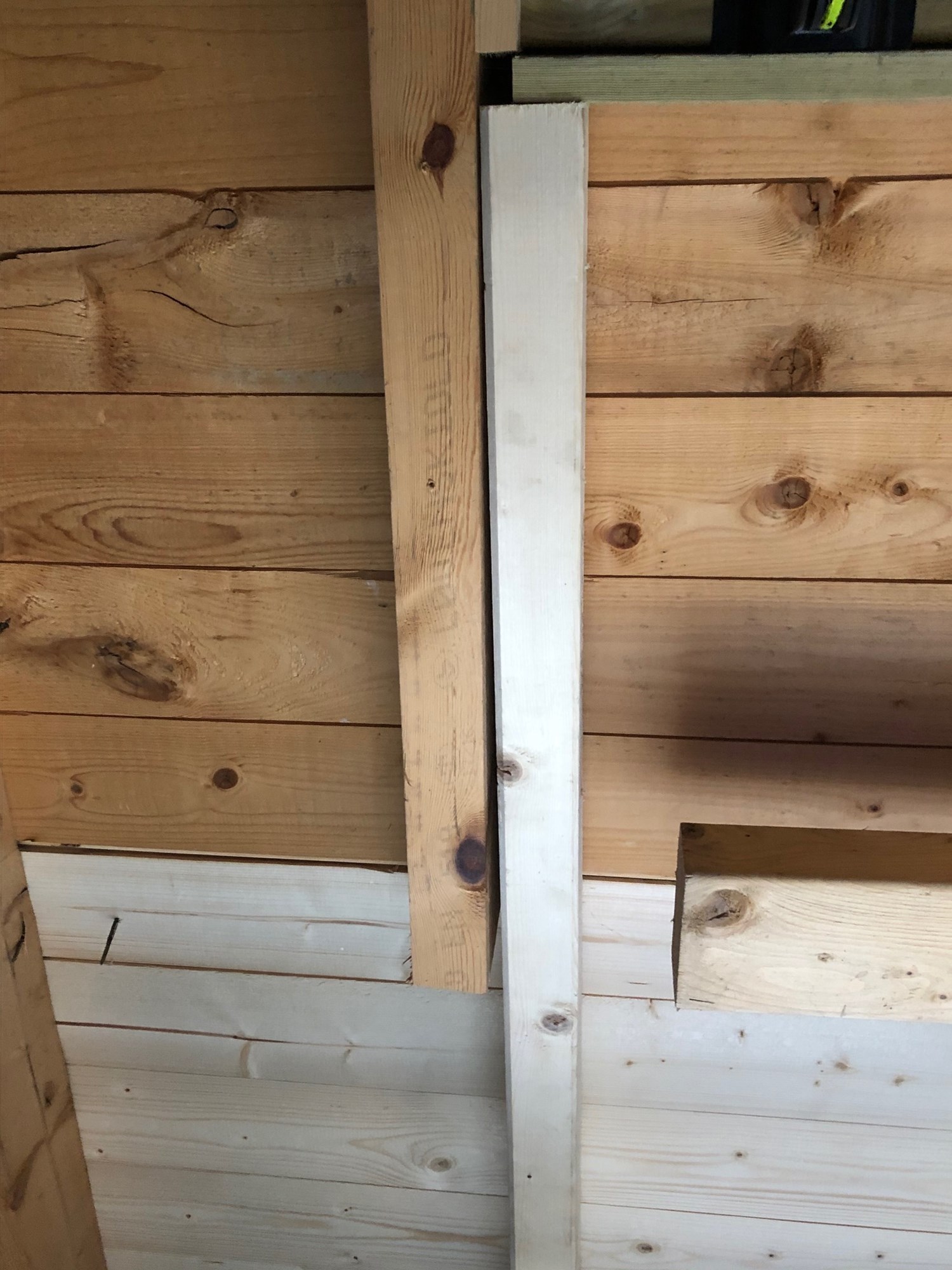

Dette bildet viser slik det ser ut ved "rød stjerne".
Vi hadde befaring og daglig leder i byggefirmaet insisterte på at dette var gjort på en bra og forskriftsmessig måte. Jeg har søkt og sufet eller slike "forskrifter" men klarer ikke å finne noe som jeg kan banke i bordet med.
Disse glipene må da gjøre takkonstruksjonen betydelig svakere, og dessuten ville jeg tro at 6-7 treskruer heller ikke er tilstrekkelig(antar dimensjonen er 6 eller 8mm). Ville jo også tro at lim ville vært lurt men samme daglig leder mente at dette overhodet ikke var nødvendig.
Jeg har en garasje som måtte "kuttes i to" for å gjøre om dårlig dreneringsarbeid. Borettslaget har leid inn firma som har bygget garasjen opp igjen, men det er noe med takjobben som jeg stusser svært mye på.
Taket har 7 bjelker på hver 4"x2", hvor 2 av bjelkene er langs yttervegg og disse er ikke berørt siden de er understøttet av sideveggene. Men taket ble kuttet i to og så fem av bjelkene er blitt skjøtet. Skjøten er en overlapp på 50-60cm og det er fra 5-7 treskruer som fester bjelkene sammen. Spennet er 4.2m og det er på midten av dette at skjøten er.
¨Der hvor det er rød stjerne så er det en glipe på 6-7mm i den ene enden , mens orange stjerne har 2-3mm glipe.
Dette bildet viser slik det ser ut ved "rød stjerne".
Vi hadde befaring og daglig leder i byggefirmaet insisterte på at dette var gjort på en bra og forskriftsmessig måte. Jeg har søkt og sufet eller slike "forskrifter" men klarer ikke å finne noe som jeg kan banke i bordet med.
Disse glipene må da gjøre takkonstruksjonen betydelig svakere, og dessuten ville jeg tro at 6-7 treskruer heller ikke er tilstrekkelig(antar dimensjonen er 6 eller 8mm). Ville jo også tro at lim ville vært lurt men samme daglig leder mente at dette overhodet ikke var nødvendig.
På generelt grunnlag, så er vel dette kanskje ok for strekk, men for bøying tror jeg dette er snaut.
Tegningen er bærebjelkene i et tak sett overfra. Stiplet linje er resten av garasjen(og den er fremdeles ganske liten:-) ) Grønt er hvor bjelkene er understøttet av vegg eller tversdrager.
Taket er dekket av tjærepapp og har en svak helning...mhp snø kan nok taket anses som flatt. Garasjen ligger i Oslo.
Er ikke helt kjent med begrepet "gurt"...ser at det det finnes over- og undergurt. Her er det bare en rad med 7 enkle 2x4-bjelker som bærer taket. Taket har forøvrig rupanel og tjærepapp.
Vet ikke helt hva snølasten er i Oslo, men taket før det ble kappet bestod av hele lengder med 2x4, og har nok vært slik i om lag 15-20 år uten problem.
Mitt "problem" med dette er at jeg er tvilende på om kvaliteten på utførelsen av skjøtene er god, og at styrken trolig nå er betydelig(?) mindre enn før det kom skjøter?
Jeg husker feil tydeligvis, det er saltak (enkel taksperre) da er jeg enig i at skjøten er ikke ok.
Her tenker jeg du finner noe. Fordelen er at du får dokumentasjon, ikke bare vår synsing og magefølelse.
