Innstilling av anlegg for vannbåren varme
137
2
hei,
vi flyttet for ca. 7 mnd siden inn i nytt hus med vannbåren varme i hele 1 etg. + bad og 2 barnerom i 2 etg.
Anlegget er koblet til en dobbeltmantlet vvb, og det er omtrent alt jeg kan fortelle om anlegget:-S
Jeg har null erfaring med slike systemer, og har prøvd å lese meg litt opp, men føler meg fremdeles veldig usikker på det meste;)
Det jeg først og fremst lurer på er hvordan jeg skal stille inn anlegget til å fungere best mulig (både hva gjelder utnyttelsesgrad og økonomi/strømforbruk).
Jeg får ikke turvarmen høyere enn ca. 30 grader, og føler kanskje det er litt lavt.
Det er også noen rom jeg synes ikke blir særlig varme, spesielt badet i 2 etg. hadde vi problem med å få varmt nok i kuldeperioden i januar (stilte termostaten der på 25 grader, og allikevel ble det ikke varmt nok). Badet i 1 etg. har vi hatt innstilt på 22 grader, men det føles allikevel varmere der enn i 2 etg.

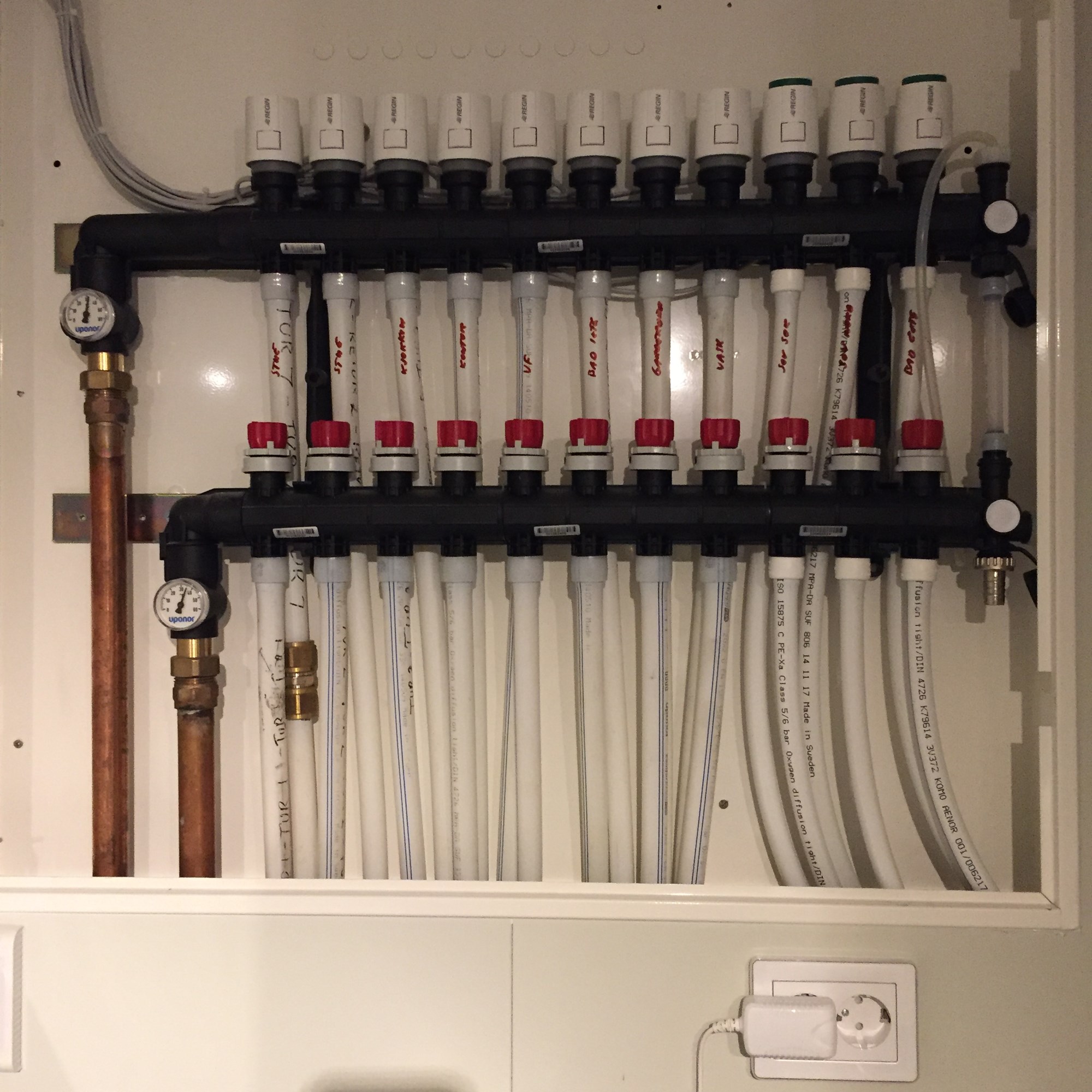

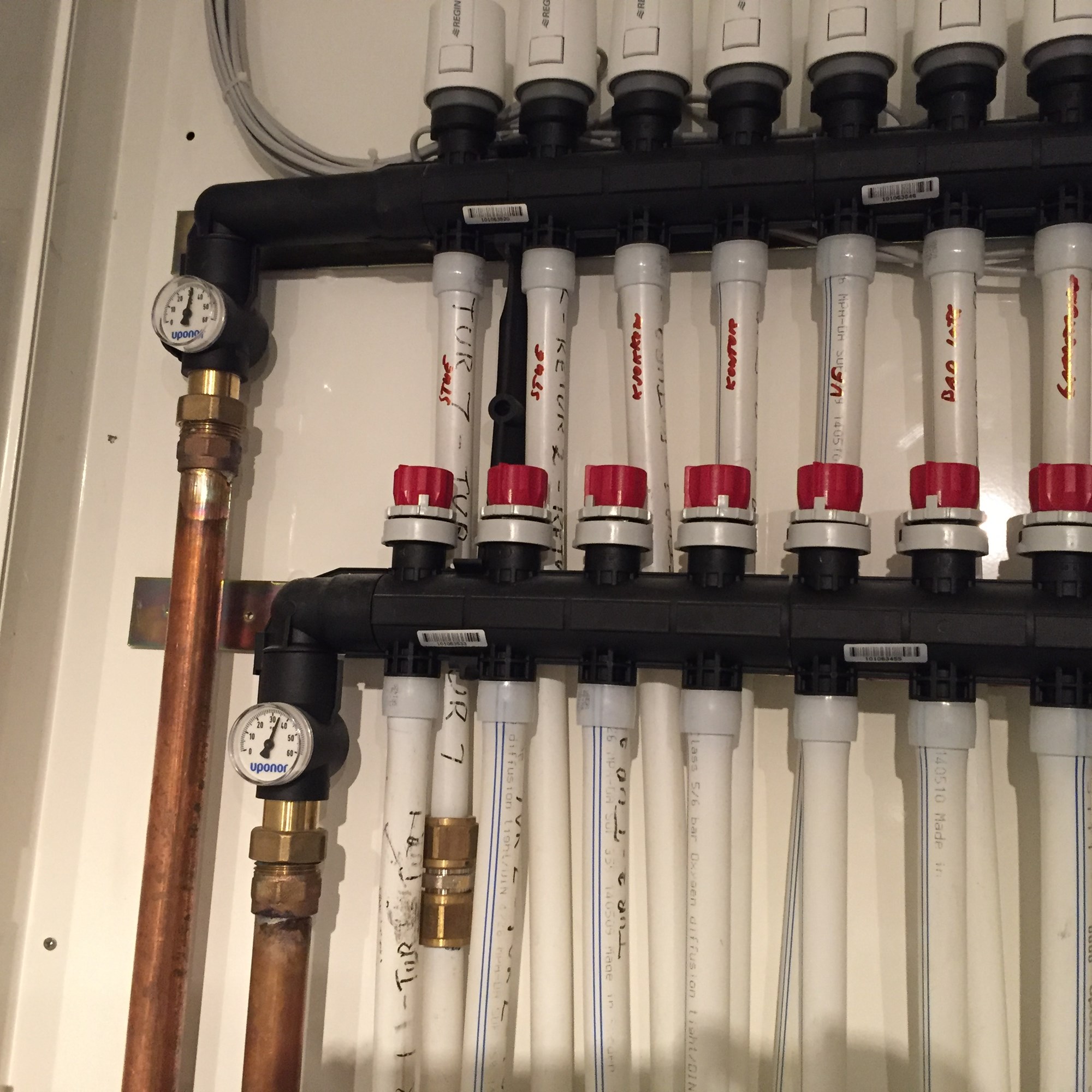

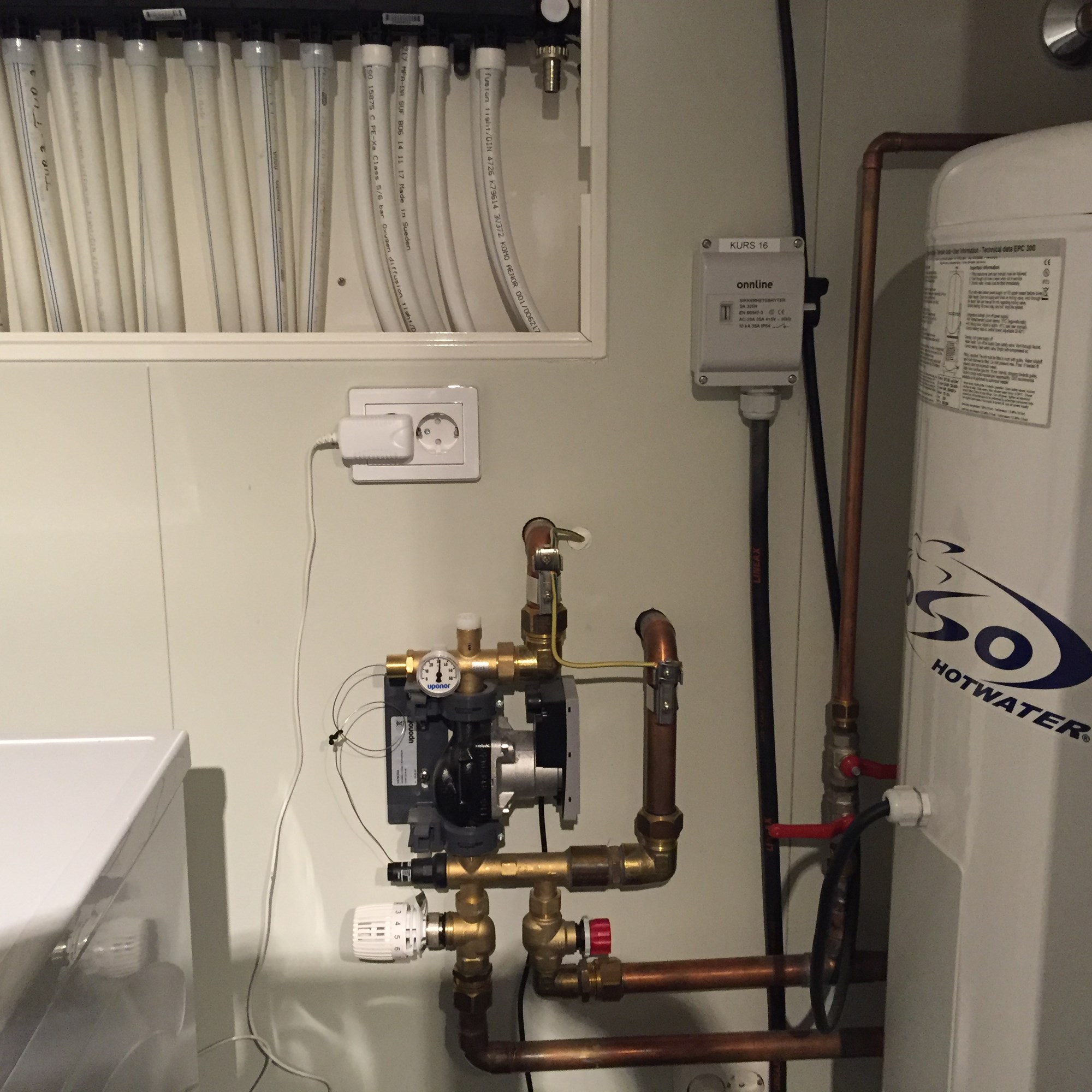

i og med min begrensede kunnskap blir det vanskelig å forklare nærmere hvordan systemet her er bygd opp/virker, men har lagt ved noen bilder under som kanskje hjelper litt.
Setter pris på alle kommentarer/innspill/tips.
vi flyttet for ca. 7 mnd siden inn i nytt hus med vannbåren varme i hele 1 etg. + bad og 2 barnerom i 2 etg.
Anlegget er koblet til en dobbeltmantlet vvb, og det er omtrent alt jeg kan fortelle om anlegget:-S
Jeg har null erfaring med slike systemer, og har prøvd å lese meg litt opp, men føler meg fremdeles veldig usikker på det meste;)
Det jeg først og fremst lurer på er hvordan jeg skal stille inn anlegget til å fungere best mulig (både hva gjelder utnyttelsesgrad og økonomi/strømforbruk).
Jeg får ikke turvarmen høyere enn ca. 30 grader, og føler kanskje det er litt lavt.
Det er også noen rom jeg synes ikke blir særlig varme, spesielt badet i 2 etg. hadde vi problem med å få varmt nok i kuldeperioden i januar (stilte termostaten der på 25 grader, og allikevel ble det ikke varmt nok). Badet i 1 etg. har vi hatt innstilt på 22 grader, men det føles allikevel varmere der enn i 2 etg.
i og med min begrensede kunnskap blir det vanskelig å forklare nærmere hvordan systemet her er bygd opp/virker, men har lagt ved noen bilder under som kanskje hjelper litt.
Setter pris på alle kommentarer/innspill/tips.
Tekniker med verktøy.......Festool, Makita, Paslode
(gassverktøy med lav vekt), Millvaukee ....og litt til
Hvor høy temperatur har du ut fra vvb?

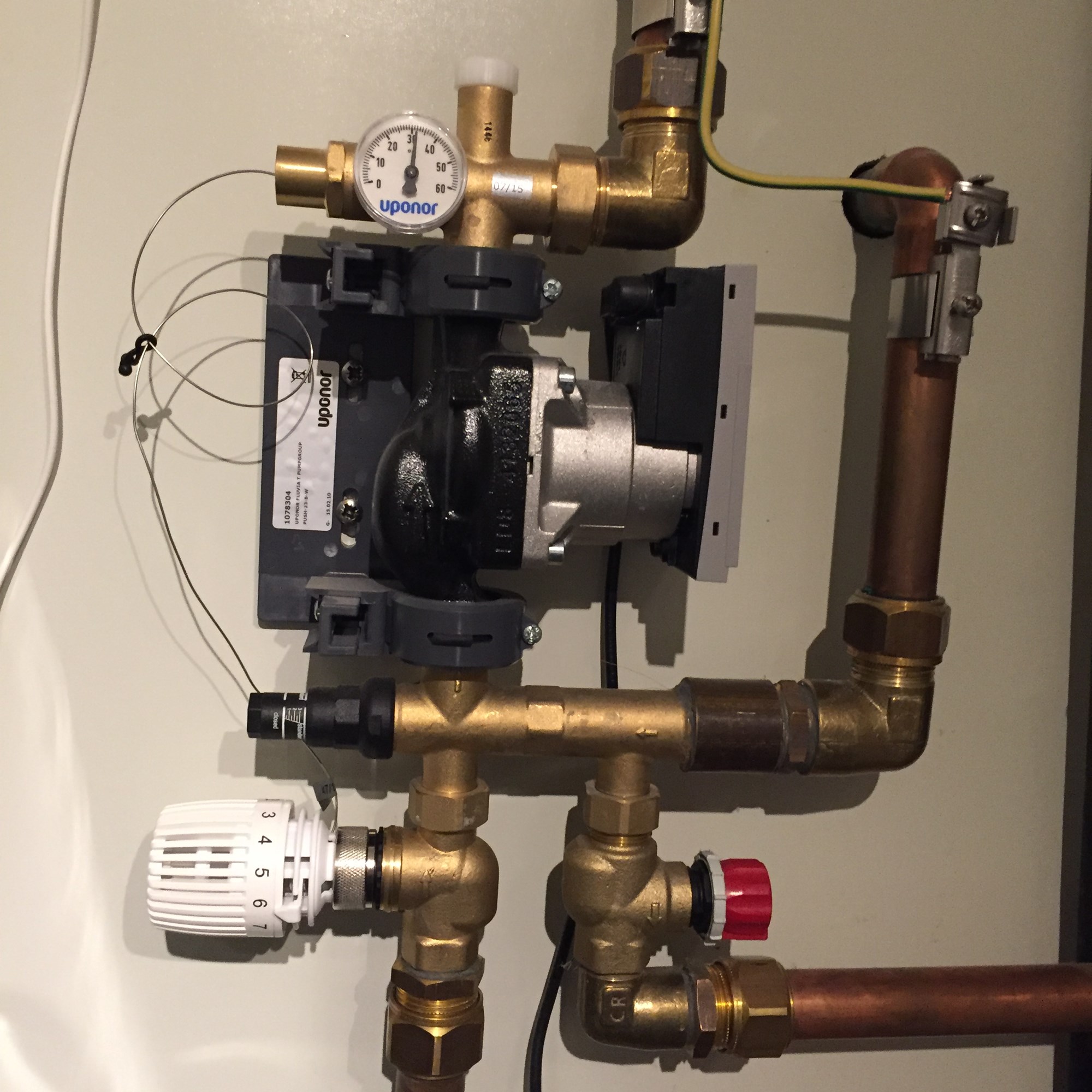

Litt på tynn is, men er den sorte "dingsen" rett under pumpa en shunt-justering?
Hvis du har høy temp ut fra vvb, men lav etter pumpa bør du antagelig strupe shunt slik at du blander inn mindre vann fra retur til tur.
Hvis du får økt turtemp så følg med på overflatetemp på gulvene slik at du ikke skader evnt laminat, parkett eller vinylbelegg. De fleste av slike typer gulv tåler ikke mer enn 27-28 grader C.
Min mor ble anbefalt trykk mellom 1,3-1,7...
Spurte om dette pga du har problem med varme i 2 etasje, ville kanskje økt trykket littegrann 1,2-1,3
Men vet ikke hva som er anbefalt i ditt anlegg, dette bør du sjekke!
Tekniker med verktøy.......Festool, Makita, Paslode
(gassverktøy med lav vekt), Millvaukee ....og litt til
Systemet må luftes slik at det ikke står luft i de øverste delene av systemet.
Grunnflow bør innstilles og balanseres uten termostater.
Shuntgruppa med manuell blandeventil og manuell returventil har vært diskutert på BB før. Ingen til nå har klart å frembringe en oppskrift på hvordan dette fungerer eller innstilles.
Upnor selger dem (fortsatt), men svarer ikke på epost og har øyensynlig ingen innjusteringsmanual.
Selv tror jeg løsningen er gammeldags og mindre egnet. Et system med en termostatstyrt 3-veisventil er enklere å forstå og trolig med en bedre funksjon.
har prøvd å stille på termostaten ja, og når den står på fullt kommer jeg maks opp til 30-31 grader.
Temperaturen ut fra vvb er pt. stilt til 45 grader. Den kan justeres mellom 30-60 grader.
Jeg antar den sorte "dingsen" er en justering/struping av retur, men den såkalte "bruksanvisningen " som fulgte med er veldig lite informativ i så henseende, så jeg er faktisk ikke sikker.
Det skulle vel uansett ikke være farlig å prøve å justere litt på denne for å se om det utgjør noen endring....?
da øker jeg trykket litt og ser om det har noen effekt.
Systemet ble luftet av rørlegger før det ble satt i gang, men mulig det bør luftes igjen?
Innstilling av grunnflow er jeg ikke sikker på om jeg forstår. Snakker vi da om å strupe ned noen av kursene for å få en jevn varme på alle kursene eller.....?
Sett returventilen (rødt ratt ned høyre sirk-pumpe) fullt åpen. Juster inn noe struping på den manuelle blandeventilen. Øk strupingen til temp på turvannet er likt termostatstilt temperatur.
I tillegg bør flow kontrolleres som nevnt over.
takk for tips Kjell.
Da prøver jeg meg litt frem.
Når det gjelder innstilling av grunnflow er jeg dog usikker på hvordan jeg skal få til dette på en fornuftig måte.
Må jeg bare prøve meg frem med struping av de forskjellige kursene eller er det en smartere måte å gjøre dette på?
Hvordan vet jeg når det evt er optimalt innstilt dersom jeg ikke skal bruke termostatene:-S?
Vanlig før med radiatorer uten termostater var å sette alle radiatorventiler helt åpne. Deretter strupet en inn der det var varmest til det var tilnærmet ønsket temperatur i alle rom. Kanskje måtte en sette ned kjeletemperaturen under prosessen.
Når anlegget slik var balansert, satte en opp turtemperaturen til driftstemperatur og strupet ned de enkelte radiatorene.
Hensikten var at en ikke kunne "rappe all varmen" ved å skru opp sin ene radiator. Balanseringen sikret at det ble noe til alle.
Jeg mener en slik grunninnstilling kan være fornuftig også i et moderne termostatstyrt system. Under innstilling må termostataktuatorene vippes av eller termostatene alle settes på max.
I ditt tilfelle med kaldt rom i 2. Etasje kan en tenke seg:
- For lite rør i rommet = for lite installert effekt
- luft i rørsystemets øvre del
- for mye struping av aktuell sløyfe
- for åpne sløyfer i 1. etasje som alle ber om mye varme, de stikker av med all varme.
(OBS signaturen min, jeg er kun amatør og slenger med leppa om alt mulig jeg ikke har greie på)
