Kjøpte min på KNXlogic.eu, siden jeg fikk med noe ekstra biblioteker til samme pris som de tar direkte. Vesentlig billigere enn i Norge blir det uansett.
Du har www.function.no i norge hvis ikke er det www.openrb.com som lager dem i Latvia:) kjempefornøyd med produktet så langt. Uendelig muligheter til en konkurransedyktig pris:)
Men dere som har holdt på med dette her litt nå, hva er egentlig "best practice" når man lager gruppeadresser? Så jeg ikke er godt i gang her og etter hvert angrer som en hund på at jeg ikke gjorde det sånn og sånn... Og er det en såpass ulempe som det virker som, å bare ha demoversjonen av ETS? Føler det fort blir mye å holde greie på om jeg skal ha mange forskjellige prosjekter.
Du skal ikke være så bekymret over hvordan du adresserer enhetene dine, dette kan enkelt endres senere hvis du skulle ønske å forandre det. I ETS endrer du bare adressen på enheten og ETS ordner det slik at alle som trenger å vite om denne adresseendringen får oppdatering. De fleste enhetene jobber uansett opp mot gruppeadresser, hvis man velger å endre adressen til en gruppe så vil alle deltakerene som benytter denne gruppeadressen bli oppdatert via ETS. Jeg har ingen fasit på hvordan en gjør det men jeg synes det kan være greit å lage ett visst system. Bruk gjerne 3 sifre i adressen, første siffer kan for eksempel være byggnummer (hus=1, garasje=2 etc), neste adresse kan for eksempel være type aktuator (1=binærutgang, 2=dimmer, 3=persiennestyring, 4 bevegelsedetektor), så har du siste siffer som blir løpenummer til de forskjellige enhetene. Det er ingen fasit og jeg lurte akkurat på det samme, men du skal iallefall slappe av og vite at du enkelt endrer dette senere.
Jeg har ingen fasit på hvordan en gjør det men jeg synes det kan være greit å lage ett visst system. Bruk gjerne 3 sifre i adressen, første siffer kan for eksempel være byggnummer (hus=1, garasje=2 etc), neste adresse kan for eksempel være type aktuator (1=binærutgang, 2=dimmer, 3=persiennestyring, 4 bevegelsedetektor), så har du siste siffer som blir løpenummer til de forskjellige enhetene. Det er ingen fasit og jeg lurte akkurat på det samme, men du skal iallefall slappe av og vite at du enkelt endrer dette senere.
KNX enheter adresseres vanligvis i følgende mønster i stigende rekkefølge: <hovedlinje>.<underlinje>.<enhetsnummer>
I forhold til gruppeadressering er det vanlig å organisere dette som følgende: <bygg/etasje>.<funksjon>.<rom/funksjon/kontroll>
Jeg bruker også demoutgaven av ETS 5 og bruker dermed Excel til å oppretet gruppeadresser. Har da ett oppsett jeg fyller inn i og når jeg trykker på bildet av huset kjøres en makro som lagrer en csv fil i samme mappe som excel filen samt lagrer excel filen. Denne importerer jeg i de ulike prosjektene for komponenter. Har da 5 filer da jeg har i underkant av 25 komponenter i huset. Dersom det er slik at du skal ha f.eks Logic Machine fra Openrb er det mye arbeid å endre gruppeadresser i etterkant. Da du først må gjøre dette i ETS og deretter gjøre det samme på Logic machine, ved å slette forrige adresse og legge inn ny manuelt. Jeg eksporterer Esf fil fra ETS og importerer denne i Logic Machine, da slipper jeg å skrive dem inn flere ganger. Husk at det er kun gruppeadresser som er i bruk på ETS prosjektet som blir eksportert. Legger ved filen om det er av interesse. Her ser du hvordan jeg har bygget opp adressene;)
Har du programert mange anlegg? Jeg synes oppdelingen Area/Line/Device i en enebolig blir merkelig, kan du forklare hvordan du deler dette opp i praksis?
Jeg har ikke programmet så mange KNX anlegg nei, kun i forbindelse med eksperimentering og læring. Jeg har dog deltatt en god del i feilsøking av KNX anlegg, og da sammen med ulike automasjonsfirmaer som jobber med KNX anlegg til daglig.
De fleste automasjonsfirmaer velger å gi fysiske adresser etter samme prinsipp. Gruppeadresser varierer mer fra firma til firma, da de har ulike huskeregler i forhold til hvilke funksjoner som benyttes i anlegget. Uansett henviser de fleste til anbefalingene fra KNX Association i forhold til adressering.
De fysiske adressene i et KNX nettverk tilsvarer mye den samme oppbyggingen som i et IP-basert nettverk. <hovedlinje>.<underlinje>.<komponent>
I praksis betyr dette at dersom du har kun 1 hovedlinje i et enkelt anlegg, så vil adressene dine ha følgende system: 1.1.1 - Binærinngang 1.1.2 - Dimmeaktuator 1.1.3 - (stigende rekkefølge for alle KNX enheter)
Dersom du har en hovedlinje, med to underlinjer ved bruk av linjekoblere, vil du få følgende adresser for den første underlinjen: 1.1.1 - Binærinngang 1.1.2 - Dimmeaktuator For neste underlinje vil du få følgende adresser: 1.2.1 - Bryteaktuator 1.2.2 - Romføler 1.2.3 - Romkontroller
Hensikten med dette er at dersom man skal feilsøke på KNX anlegget, så vil de fysiske adressene kunne forenkle arbeidet med å lokalisere komponentene. Enhet med adresse 1.2.3 ligger på linje 1.2.
http://openrb.com/
Billigere enn i Norge og direkte kontakt hvis noe skulle gå galt.
Vesentlig billigere enn i Norge blir det uansett.
www.passivpluss.no
Oppføringen og tiden etterpå i vårt passivhus
www.passivpluss.no
Oppføringen og tiden etterpå i vårt passivhus
Men dere som har holdt på med dette her litt nå, hva er egentlig "best practice" når man lager gruppeadresser? Så jeg ikke er godt i gang her og etter hvert angrer som en hund på at jeg ikke gjorde det sånn og sånn...
Og er det en såpass ulempe som det virker som, å bare ha demoversjonen av ETS? Føler det fort blir mye å holde greie på om jeg skal ha mange forskjellige prosjekter.
Jeg har ingen fasit på hvordan en gjør det men jeg synes det kan være greit å lage ett visst system. Bruk gjerne 3 sifre i adressen, første siffer kan for eksempel være byggnummer (hus=1, garasje=2 etc), neste adresse kan for eksempel være type aktuator (1=binærutgang, 2=dimmer, 3=persiennestyring, 4 bevegelsedetektor), så har du siste siffer som blir løpenummer til de forskjellige enhetene.
Det er ingen fasit og jeg lurte akkurat på det samme, men du skal iallefall slappe av og vite at du enkelt endrer dette senere.
KNX enheter adresseres vanligvis i følgende mønster i stigende rekkefølge:
<hovedlinje>.<underlinje>.<enhetsnummer>
I forhold til gruppeadressering er det vanlig å organisere dette som følgende:
<bygg/etasje>.<funksjon>.<rom/funksjon/kontroll>
Har da ett oppsett jeg fyller inn i og når jeg trykker på bildet av huset kjøres en makro som lagrer en csv fil i samme mappe som excel filen samt lagrer excel filen. Denne importerer jeg i de ulike prosjektene for komponenter. Har da 5 filer da jeg har i underkant av 25 komponenter i huset.
Dersom det er slik at du skal ha f.eks Logic Machine fra Openrb er det mye arbeid å endre gruppeadresser i etterkant. Da du først må gjøre dette i ETS og deretter gjøre det samme på Logic machine, ved å slette forrige adresse og legge inn ny manuelt.
Jeg eksporterer Esf fil fra ETS og importerer denne i Logic Machine, da slipper jeg å skrive dem inn flere ganger. Husk at det er kun gruppeadresser som er i bruk på ETS prosjektet som blir eksportert. Legger ved filen om det er av interesse. Her ser du hvordan jeg har bygget opp adressene;)
Gruppeadresser import.xls
www.passivpluss.no
Oppføringen og tiden etterpå i vårt passivhus
Har du programert mange anlegg? Jeg synes oppdelingen Area/Line/Device i en enebolig blir merkelig, kan du forklare hvordan du deler dette opp i praksis?
De fleste automasjonsfirmaer velger å gi fysiske adresser etter samme prinsipp. Gruppeadresser varierer mer fra firma til firma, da de har ulike huskeregler i forhold til hvilke funksjoner som benyttes i anlegget. Uansett henviser de fleste til anbefalingene fra KNX Association i forhold til adressering.

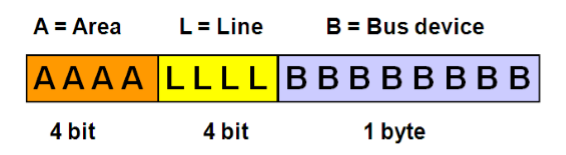

De fysiske adressene i et KNX nettverk tilsvarer mye den samme oppbyggingen som i et IP-basert nettverk.
<hovedlinje>.<underlinje>.<komponent>
I praksis betyr dette at dersom du har kun 1 hovedlinje i et enkelt anlegg, så vil adressene dine ha følgende system:
1.1.1 - Binærinngang
1.1.2 - Dimmeaktuator
1.1.3 - (stigende rekkefølge for alle KNX enheter)
Dersom du har en hovedlinje, med to underlinjer ved bruk av linjekoblere, vil du få følgende adresser for den første underlinjen:
1.1.1 - Binærinngang
1.1.2 - Dimmeaktuator
For neste underlinje vil du få følgende adresser:
1.2.1 - Bryteaktuator
1.2.2 - Romføler
1.2.3 - Romkontroller
Hensikten med dette er at dersom man skal feilsøke på KNX anlegget, så vil de fysiske adressene kunne forenkle arbeidet med å lokalisere komponentene. Enhet med adresse 1.2.3 ligger på linje 1.2.
Link til PDF dokument om adressering:
http://www.knx.org/fileadmin/template/documents/downloads_support_menu/KNX_tutor_seminar_page/basic_documentation/Communication_E1212a.pdf
