Tidsbryter - styre fra to plasser
269
0
Hei
Har en Elko RS16/T 10 V tidsbryter som styrer ventilasjonsvifte. Når knappen trykkes så går viften for fult i 30 minutt.
Har eit bad i første etg som også har avtrekk frå denne viften. Er dermed tungvindt å springe på loftet for å slå på knappen, for så å gå ned å dusje.
Kan eg bruke en vanlig enpolt bryter på bad 2 til å overstyre tidsbryteren og dermed starte viften uavhengig av kva stille tidsbryteren står i? Kva skjer om noen samtidig trykker på knappen på tidsbryteren, vil noko kortslutte?

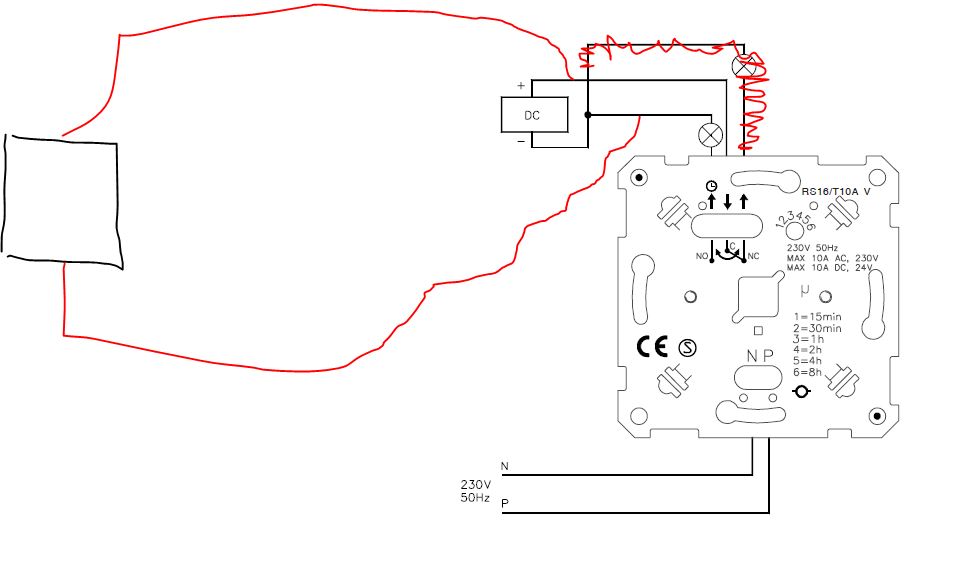

Sjå vedlagt tegning.
Dagens vifte er koblet slik at når bryteren blir trykt på så kobles C og NO sammen.
Kan det kobles en ekstra kabel til C, føre denne til trykknapp på bad 2 og tilbake til NO på tidsur ?
Selv trur eg dette går fint, men ønsker å få innspill og tanker frå andre.
Har en Elko RS16/T 10 V tidsbryter som styrer ventilasjonsvifte. Når knappen trykkes så går viften for fult i 30 minutt.
Har eit bad i første etg som også har avtrekk frå denne viften. Er dermed tungvindt å springe på loftet for å slå på knappen, for så å gå ned å dusje.
Kan eg bruke en vanlig enpolt bryter på bad 2 til å overstyre tidsbryteren og dermed starte viften uavhengig av kva stille tidsbryteren står i? Kva skjer om noen samtidig trykker på knappen på tidsbryteren, vil noko kortslutte?
Sjå vedlagt tegning.
Dagens vifte er koblet slik at når bryteren blir trykt på så kobles C og NO sammen.
Kan det kobles en ekstra kabel til C, føre denne til trykknapp på bad 2 og tilbake til NO på tidsur ?
Selv trur eg dette går fint, men ønsker å få innspill og tanker frå andre.
Kobles det da leder fra C på timer 1 til C på timer 2,
og leder fra NO på timer 1 til NO på timer 2 ?
Det vil vel funke?
???
En kobler fase inn på C på begge, kobler NO sammen og til vifte. Fra vifte til andre fase/N.
Dette bør dokumenteres skikkelig. Gjerne med en advarsel under dekselet på begge timere. Alt bør gå på samme kurs selv om en faktisk kan kjøre dette over 3 kurser.
For ordens skyld, dette er elektrikkerarbeide.
Slik det nøyaktig er koblet idag så er i utgangspunktet viften styrt av en 1-2-3 bryter som fulgte med viften.
Dagens timer står attmed denne bryteren og er koblet mellom 1-3 på bryteren (C til NO på timer). Når timer aktiveres og desse kobles ilag går viften for fult.
Prinsippet er vel fortsatt det samme som du nemnte, men at kabelen går frå 1 på bryteren til C på begge timere, og frå NO på begge timere tilbake til 3 på bryteren?
Når det kobles slik så vil det vel ikkje vere noko problem med kortslutning sjølv om bryteren endres mellom 1-2-3 eller timerene aktiveres/ deaktiveres ?
Hvis vi glemmer timer: to faseledere til 1-2-3 bryter? 3 ledere fra 1-2-3 til vifte?
Foto/skjema for hvordan timer og 1-2-3 er koblet nå.
Går vifta nå når timer er av? Hvordan er det ønsket at det virker.
Det går bra fortsatt.
Det vil ikke gjøre noen forskjell om du parallellkobler flere timere.
Sjå vekk i frå timer:
Vifte går heile tida på trinn 1, men kan reguleres til trinn 2 og 3 for høgere effekt.
Timer:
Egen tilførsel av strøm. Går kabel frå kobling 1 på bryter til C på timer, og tilbake frå NO på timer til 2 på bryter.
Når timer aktiveres kobles C og NO sammen og vifte går på tilsvarende trinn 3 i gitt tid.
Ønsket er å ha det som i dag, men i tillegg styre viften med timer nr 2 på bad 2.
Diverse_2013_11_11_18_43_19_620.pdf
Takk for hjelpa
