Svarene på noen av disse spørsmålene vil komme litt av seg selv hvis du lager en liste over utstyr som skal inn i teknisk rom. For eksempel støyer en varmtvannsbereder ingenting, mens en sentralstøvsuger støyer litt, i tilfelle du vil ha en slik. Sentralstøvsugeren har også andre krav til utlufting enn en varmtvannsbereder.

Når man tegner romløsning ellers i huset er et vanlig råd at man tegner inn møblene. Det gir noen pekepinner på hva som er praktisk. For teknisk rom vil jeg anbefale at man tegner inn alt utstyret som skal inn der.

Ja, det er litt derfor jeg spør. Vi tegner alle rom ferdig møblert og finjusterer etter dette. Når det gjelder teknisk rom er det litt verre siden jeg ikke har oversikt over hvor mye plass ting tar. Er f.eks noen ting som varmtvannsbereder mer velegnet å plassere i et hjørne enn andre?

Satser på å ha det meste. Vann, sentralstøvsuger, sentral for balansert ventilasjon, v.v varmepumpe, vannbåren varme, sikringsskap, IT-skap/serverrack, Alarmsentral (?).

Noe jeg ikke tenker på? En liten pekepinn på hvor mye plass jeg må tegne inn for hver ting ville hjulpet mye.

Har du bestemt deg for varmtvannsbereder skulle det ikke være helt umulig å sjekke størrelsen på denne. Varmtvannsberederen min får plass på rundt 60x60 cm gulvplass, og så er den kanskje 1.50 høy; ut i fra informasjonen du gir er det svært vanskelig å vite om det gjelder for din. Størrelsen på sentralstøvsugeren du velger vet du vel også bedre enn de fleste brukerne på forumet her? Det samme gjelder sentralen for balansert ventilasjon; de finnes i ulike størrelser. Og i enda større grad for v/v varmepumpe; de finnes som 60x60-skap med vanntank og alt integrert, med tilkobling på toppen så de ikke trenger mer gulvplass, eller det kan være masse utstyr og rør som brer seg utover i et rom. Du vet selv best om IT-skapet ditt er en liten boks som henger over varmtvannsberederen eller om det er et digert skap med 19" rack pluss kjøleaggregat og UPS. Og så videre. For å finne hvor mye plass du trenger til utstyret du skal ha inn bør du sjekke størrelsen. Og ikke glem at utstyret må ha plass for tilkobling, som luftekanalene til ventilasjonsaggregatet, og alle elektriske kabler til sikringsskapet. Det er mye som skal inn i veggene.

Ja, en varmtvannsbereder kan godt stå i et hjørne. La gjerne de tingene du trenger tilgang til oftest være lettest tilgjengelige. En varmtvannsbereder skal du ikke ha tilgang til så veldig ofte.

Jeg synes det blir snodig å ha alt det utstyret du nevner i en walk-in-garderobe som også er vaskerom.

Hm, er desverre ikke så langt i prosessen som det kanskje virker.

Slik det er tegnet nå har jeg et rom på 3m x 9m , som vi tenker skal fungere som teknisk rom+vaskerom+walkin. Snodig kan jeg godt leve med, men er det problematisk? Dårlig for klærne å dele rom med sentral for balansert ventilasjon?

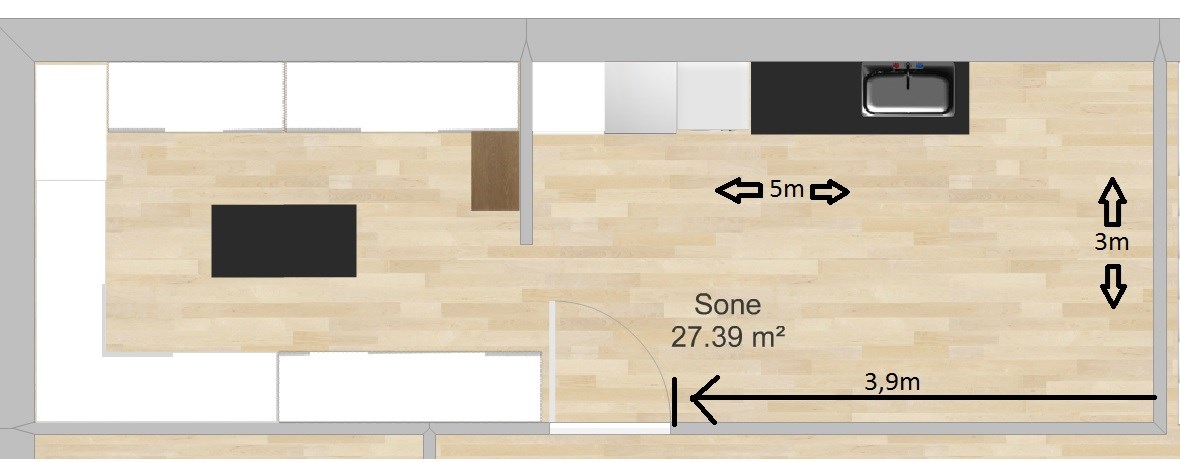

Vi liker tanken på å ha minimal avstand fra vaskemaskin til skap, og ved å ha alt i ett rom burde det frigi et stort gulvareal til f.eks tørking av klær. Legger ved den foreløpige skissen, og der ser man at det burde være lett å lage full vegg og gjøre et eget rom av walkin, men vi vil helst ikke gjøre det hvis vi ikke må/burde. På tegningen er det plassert inn skap+liten øy i walkin, høyskap + to vaskemaskiner + litt benk og utslagsvask i vaskerom/teknisk.

Siden du ikke har vinduer der antar jeg dette er under bakken. Husk at Ventilasjon bør stå mot yttervegg, fortrinnsvis mot nord (slik at du slipper sus fra viftene mot uteplassene (som vanligvis er mot syd)).

Ja, jeg var vel litt innom det i spørsmål 3: "Må noe av det tekniske utstyret ligge på yttervegg eller holder det med en luftekanal ut? Kan denne luftingen skje oppover og evt gjennom hvor mange etasjer?"

Bakveggen på bildet vil være 100% under bakken, mens venstresiden (nord) vil ha skråterreng. Hvis det skal luftes ut her må det sannsynligvis skje helt oppe i hjørnet, men det tar kanskje ikke mer plass enn ca 200x200? I det siste utkastet har jeg snudd rundt på rommet og byttet plass på teknisk og skapområde, slik at teknisk står mot venstre yttervegg.

Tja, jeg bare gjenforteller hva jeg ble fortalt under mitt prosjekt
Vias pleier å svare godt,
Makitech AS kan sikkert også svare

Hos meg går rørene det som ser ut som en meter opp før de går ut:

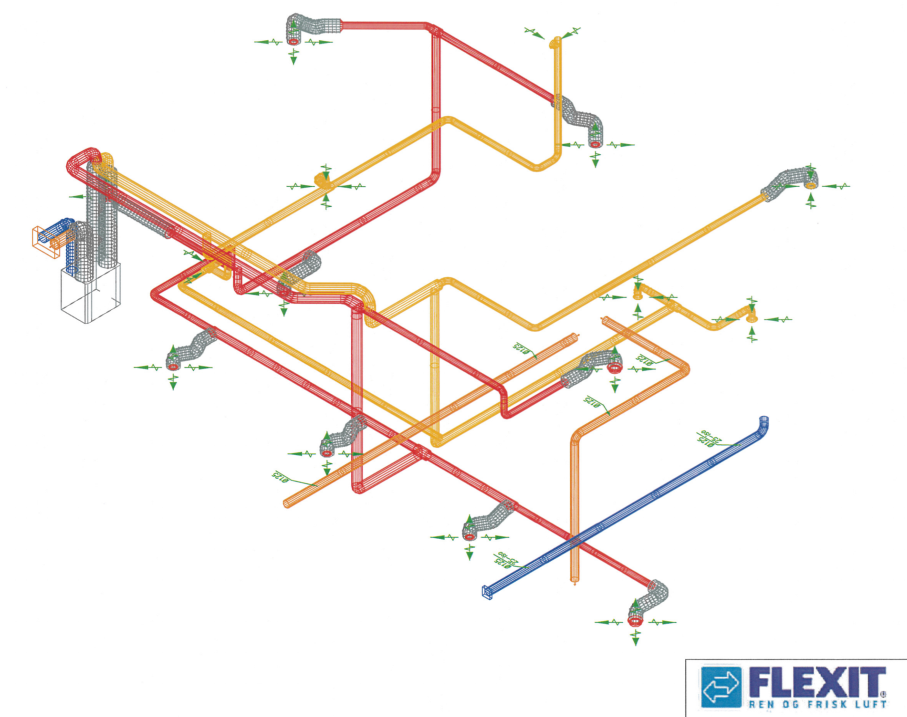

3D skisse for hele huset. Aggregat på hovedplan.

Takker. Situasjonen nå er at vi rett før jul fikk økt nettotomten med nesten 500m2, så vi grovtegner et betraktelig større hus for å kunne hente inn noen grove pristilbud. Vi må rett og slett se om vi har penger nok til å utnytte tomten skikkelig, så det viktigste akkurat nå er å bare plassere selve rommet og gjøre det stort nok.

Tror uansett jeg tar en telefon til Vias og hører litt om plassering.

Hei,

Jeg er i prosess med teknisk rom så kan jo fortelle litt om hva jeg gjør/tenker om det hjelper. Dette gjøres som en del av et langvarig prosjekt med å totalrenovere et hus vi kjøpte i 2013. Jeg er jo bundet opp begrensinger siden huset allerede eksisterer + jeg opptatt av å ikke sløse med plassen! Ligger også underbakken bortsett fra de ca øverste 50cm på ytterveggen.

1) Veggplass er viktigst og man trenger ikke mye tomleplass slik jeg ser det. Jo mer avlangt du lager rommet jo mer vegg får du jo per m2 (altså ikke kvadratisk er mitt råd mhp plass om du ikke vil tørke klær)

2) Jeg har en gammel sentralstøvsuger litt midlertidig satt opp nå og den bråker ! Høres ikke så godt i etasen over men åpner jeg siste dør før teknisk rom høres den ja. Ut fra størrelsen på walkin er frua glad i å samle eller dere har en stor familie så jeg må anta at det brukes litt tid her hehe

3) Jeg setter innedel for luft-til-vann langs yttervegg og aggregat slik at rør kan føres i en sjakt opp til yttervegg (avkast) og kaldloft for fordeling til rom osv) Andre ting har jeg plassert nær inntak for El/nettverk, inntak for vann til fordelerskap osv.

4) ser ikke noe problem men støy blir kanskje irriterende. Jeg ville nok skilt dette av mer enn du har gjort dersom walkin skal brukes og være et "koselig" sted (selv om du mangler plass til lenestol og et stort speil + at du må åpne og lukke døra igjen for å komme inn dit slik døra er vist nå ?)

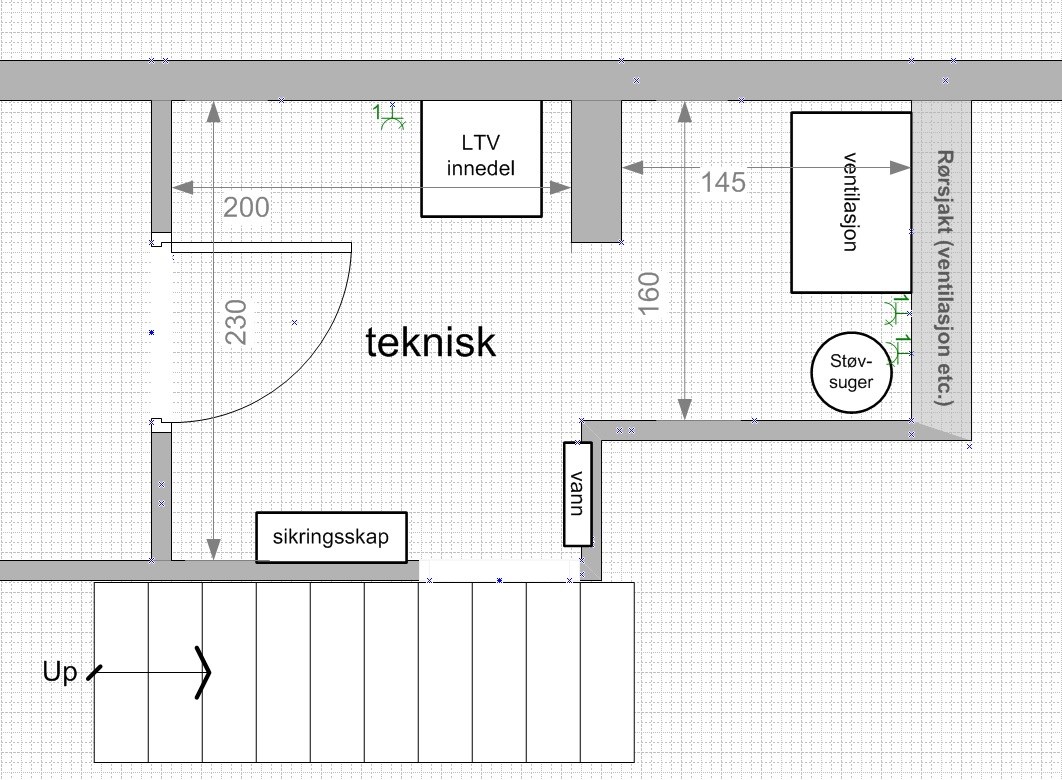

Rommet er på en måte delt i 2 pga diverse "harde" begrensinger og er ca 4.5m2 + 2.2 m2 + kanskje 1m2 under trapp som ikke er planlagt brukt.

Ut fra hva jeg ser så langt så holder det i massevis for meg, her er hva jeg gjør/planlegger og kort om hvorfor:

-Innedel for luft-til-vann blir antakelig fullintegrert system fra Daikin som både varmer varmtvann og vannbåren varme. Tar kun opp 60x60cm. Blir det aktuelt med noe annet så er det forsatt mye plass langs veggen. Plassert langs yttervegg nettopp grunnene som Jafo nevnte

-Fordelerstokk til ca 10kurser med VBV for etasjen over er lagt i himling og tar ikke opp noen plass langs vegg. Evt en ny fordelerstokk for undertasjen der teknisk rom er, kan settes opp langs en vegg i fremtiden men det er fortsatt mye veggplass igjen .

-Sikringsskapet jeg valgte når jeg byttet nå er 180cm høyt gulvskap så jeg har plass til 230V + smarthusstyring + switch, patch-panel og server på kun 75cm bredde og 30 cm dybde. Bevisst valg for å kunne gjøre rommet lite og unngå for mange skap av ymse slag.

-ventilasjonsaggregatet er 90x60 cm. Rørene til inn/ut lift + etasjen over går rett opp via en luftesjakt og fordeles videre over kaldloft. Omtrent samme løsning som Jafo over . Størrelse skal holde fint til 250m2.

-Sentralstøvsuger plasseres ved ventilasjon jeg kan lydisolere alt dette litt ekstra. Synes som sagt den bråker den del.

-Fordelerskap til vann er 8x8 kaldt/varmtvann. Mulig det blir litt lite men jeg har plass til et skap til under trappa om det skulle knipe. Plassert nær inntak for vann som er under trappa.

-Jeg har alarm fra Verisure idag men det er jo knapt noen sentral. En liten boks på 15x30 cm som henger på veggen bare. Står i stua foreløpig, kan henges høyt på en vegg hvor som helst eller settes i skapet der jeg har nettverk.

Nå skal det sies at det er kun sikringsskapet som er satt opp "endelig" så langt Alt annet ligger i deler rundt omkring så gjenstår litt for planen er bevist fungerende.

Jeg har sett noen mektige tekniske rom her på forumet men jeg vil si at jo mindre plass man kan klare seg meg jo bedre er det jo.




Mvh
Kristian

Mye god input her altså.

varg Monday, March 2, 2015

Hei,
1) Veggplass er viktigst og man trenger ikke mye tomleplass slik jeg ser det. Jo mer avlangt du lager rommet jo mer vegg får du jo per m2 (altså ikke kvadratisk er mitt råd mhp plass om du ikke vil tørke klær)

Nå er rommet tegnet som 9m x 3m, så vil teknisk rom etter hvert bygges innerst. Regner med å bygge en halvvegg for å lukke teknisk litt unna det andre, og samtidig få litt mer veggflate å sette ting mot.

2) Jeg har en gammel sentralstøvsuger litt midlertidig satt opp nå og den bråker ! Høres ikke så godt i etasen over men åpner jeg siste dør før teknisk rom høres den ja. Ut fra størrelsen på walkin er frua glad i å samle eller dere har en stor familie så jeg må anta at det brukes litt tid her hehe

Hehe, vi liker ikke å ha klesskap på selve soverommet, så jo mer vi får stappet inn i dette rommet jo bedre. Det er i tillegg kjekt med minimal avstand fra vaskemaskin til skap. I dag har vi fire meter med skap samt flere kommoder, oppbevaringsesker m.m. og det er allerede fryktelig trangt. Tror ikke for mye skapplass kan bli noe problem egentlig. I verste fall lar man jo bare noen av skapene gå til barn osv og frigjør plass på barnerommene.

4) ser ikke noe problem men støy blir kanskje irriterende. Jeg ville nok skilt dette av mer enn du har gjort dersom walkin skal brukes og være et "koselig" sted (selv om du mangler plass til lenestol og et stort speil + at du må åpne og lukke døra igjen for å komme inn dit slik døra er vist nå ?)

Ser poenget. Mange undervurderer hvor forstyrrende og utrivelig bakgrunnsstøy er.

-Fordelerskap til vann er 8x8 kaldt/varmtvann. Mulig det blir litt lite men jeg har plass til et skap til under trappa om det skulle knipe. Plassert nær inntak for vann som er under trappa.

Må man egentlig ha fordelerskap i et vanntett teknisk rom? Ser for meg fordelerstokker rett på vegg. Vannet vil jo havne på gulvet der uansett?

Uansett, takk for god input!
