11x7m terrasse med lav høyde?

 40     0
Jeg skal bygge terrasse i hagen. Den er 11m lang langs husveggen og 7 meter ut fra huset.

- Jeg kan ikke bygge på bakken pga underlag (lere)
- Jeg har ikke plass i høyden til en 3 lags struktur (dragere på 198, bjelker 148 og bord 28)

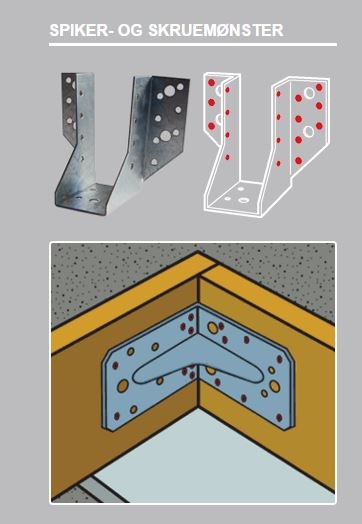

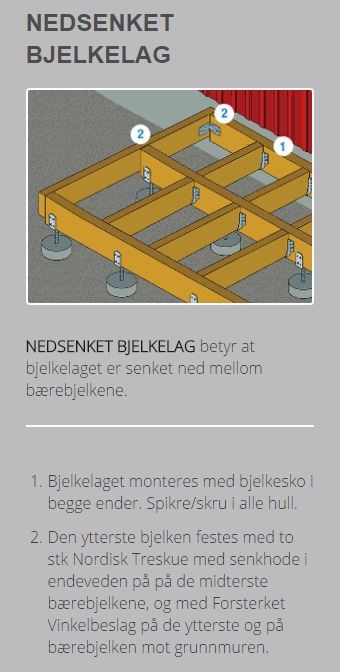

Min bror har foreslått at jeg kapper kapper bjelkene og legger de i bjelkesko mellom dragerne slik at de flukter med dragerne(istedenfor å legge de oppå). Det blir selvsagt mange bjelkesko, men 48x148 bjelkesko koster 15 spenn på biltema, så det er ikke noe problem.

Er det noen motforestillinger til dette? Min bror hevder at overgangen med bjelkesko blir like sterk/stiv som om bjelken lå oppå drageren? Jeg sparer ca 15cm høyde med en slik konstruksjon.

Jeg tenkte at det vil bli vanskeligere å få alt i plan må så mange kapp, men så lenge dragerne er riktige så blir jo resten også riktig...?

Konstruksjonen blir altså slik:

- 198 svill på grunnmurvegg
- Dobbel 198 drager  2 meter fra veggen (søyleavstand 2m langs drager)
- Dobbel 198 drager  4 meter fra veggen (søyleavstand 2m langs drager)
- Lekastøtter 6.5m fra veggen, dvs ca 50cm overheng (grusunderlag ytterst i hagen, derfor Leca)
- 148 bjelker kappes og legges i bjelkesko mellom dragerne, altså 3 emner for hver cc60

Setter pris på råd og kommentarer.

 erik

  Siter
   #1
 113     0
Masse jordspyd og så grove bjelker du kan ha på maks byggehøyde rett på jordspydene og så terrassebord oppå der. Med 148x48 trenger du vel et spyd pr. 230cm v/cc60. Så det blir kanskje dyrere. Det gir en byggehøyde på rundt 280mm totalt.
  Siter
  (trådstarter)
   #2
 40     1
Jeg har sett jordspyd i butikken men har ikke engang vurdert det da jeg har lere i bakken og telefri dybde er 1.2 meter. Jordspyd krever vel også at flaten er ganske jevn...?

Jeg skal heller ikke benytte støperør. Flere i området har støpt skoene rett i firkantede murblokker som ligger oppå styrofoam og grus, ca 30-40 cm under bakken. Enklere enn å bore 1+ meter ned i blå-lere med innslag av grov stein.

Takk for forslag.


1   Siter
   #3
 677     Norge     0
Det er ikke noe problem å benytte bjelkesko, og så legge bjelkene mellom dragerne, det ville ikke vært noe problem å stikkspikre uten bjelkesko heller, det holder like fint som om bjelkene lå oppe på dragerne.
  Siter
   #4
 156     0
kurland Friday, April 1, 2016
- 198 svill på grunnmurvegg
- Dobbel 198 drager 2 meter fra veggen (søyleavstand 2m langs drager)
- Dobbel 198 drager 4 meter fra veggen (søyleavstand 2m langs drager)
- Lekastøtter 6.5m fra veggen, dvs ca 50cm overheng


Jeg ville lagt dragere 2,15 og 4,30 fra veggen for å unngå for stor distanse ut til ytterste understøttelse.
  Siter
Annonsørinnhold
Les også:
Slik dekker du over spikerhull.
  (trådstarter)
   #6
 40     0
Takk for feedback adeneo og deepdiver. Jeg øker lysåpningene til første og andre drager med 20cm så det blir bra.

  Siter
   #7
 5,570     0
Hva skal terrassen ligge på, egentlig? Du skriver at du ikke kan legge den på bakken, og at du ikke vil bruke jordspyd eller støperør? Siden du refererer til 2 m søyleavstand, antar jeg at den skal understøttes. Eller skal den hvile på svillen + lecastøtter med 6.5 m avstand mellom?
  Siter
  (trådstarter)
   #8
 40     0
Dragerne skal ligge i søylesko som støpes ned i murblokker på 35x35x20cm . Tenker å grave først ca 60x60 hull ca 30-40cm ned. Deretter duk og pukk for avretting i bunn. Så 5 cm med isolasjon og betongklossen med søyleskoen på toppen. Deretter fylle opp med drenerende pukk rundt.

De som har prøvd støperør har boret seg ihjel fordi 60-70 cm ned er det hard blålere og steiner. flere andre i nabolaget har brukt støpte klosser som beskrevet og det har fungert bra.

Jeg lager 5 blokker med søylesko for hver av de to doble dragerne over midten av hagen. Det gir spenn på ca 2.5m. Ytterst har jeg en ny Granitt mur med grus foran og legger derfor opp til Leca støtter der. Så totalt blir det 4 bærere, inkludert husveggen.

Takk for kommentarer og interesse.
  Siter
   #9
 38,388     Lillestrøm kommune     0
Bare husk at du må ha isolasjon også rundt disse "klossene". På hus er det vanlig med 1-1.2m ut fra hjørne, dvs du må ha mist det samme rundt, i praksis så må du da markisolasjon i grunnen hele veien under bærebjelken.
  Siter
  (trådstarter)
   #10
 40     0
Jeg har lest det ja, men tror ikke jeg kommer til å gidde å grave så mye. Skulle det sige litt etter noen år så vil det, siden jeg har nedsenkede bjelker, være overkommelig å komme seg under plattingen med jekk om nødvendig. Alle søylesko er justerbare.

Apropos isolasjon under murblokka. Jeg antar det er kun trykkfast XPS som duger her? Dette vil jo ligge konstant i fuktig klima under høyt trykk....
