Hjelp med oppstart av vannbåren varme?

 67     0
Hei! Håper noen hobbyrørleggere med litt mer erfaring enn meg kanskje kan få meg på rett spor

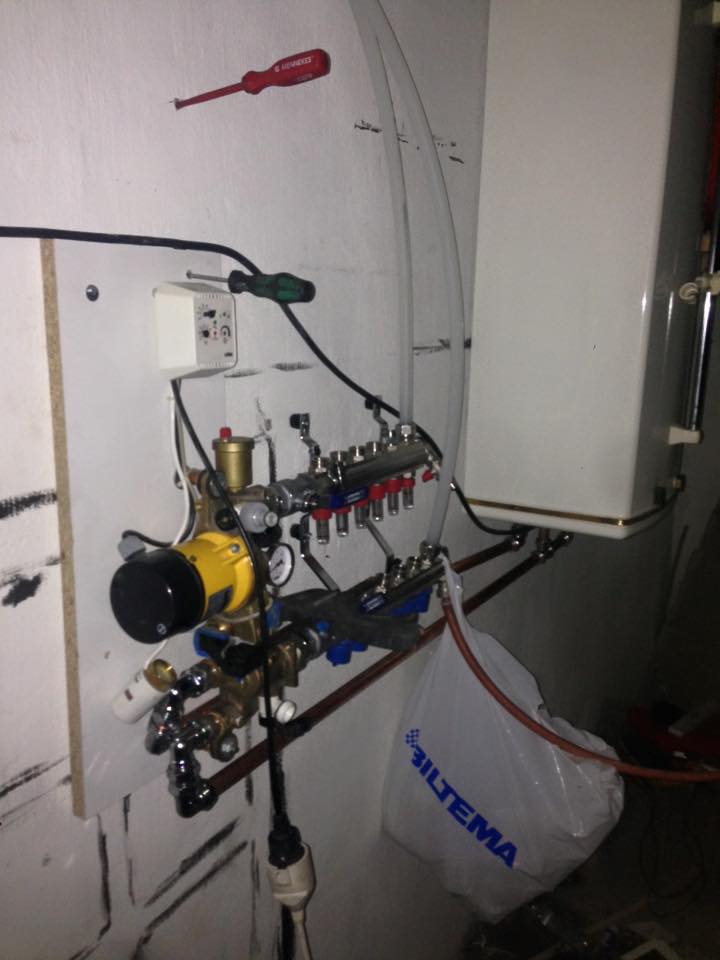

Jeg har snekret sammen en sentral for vannbåren varme, som jeg nå skal starte opp (litt forsinket..) på det nye badet vårt. Jeg har god sirkulasjon og det virker som jeg ikke har noe luft - men det blir heller ikke varmt. Ca. 2 bar trykk på anlegget. Jeg har funnet ut at shunten jeg har kjøpt (LAIM BM2) ikke er verdens beste, men noe varmtvann synes jeg den skal klare å blande inn i kretsen. Dette er gjort på "budsjett", og varmekilde ble for tiden en gammel 1000w vegghengt bereder. Jeg vet den varmer (kjenner det på rørene), men det virker som det ikke kommer noe videre. Kan det være luft i vvb som er problemet? Begynner å bli såpass kaldt nå at jeg med glede går til innkjøp av ny vvb hvis den er problemet... For sikkerhets skyld har jeg koblet kaldt/varmt feil fra shunt til vvb, men iflg. mine rørleggervenner skal dette ikke være et problem. Er det så enkelt at 1000w og 10m2 med betonggulv tar flere dager å få varmt?


Hjelp med oppstart av vannbåren varme? - c157980e24bc4846b7eb3955a9cb2234.jpg - nils-he

   #1
 25,236     Akershus     0
Har du noe temperatur på tur og retur mellom shunt og gulv?

Høres ut til at du har lite sirkulasjon. Vi har god lunk i baderomsgulvet med ca 150-300w på varmekablene, 8 m2 betong. Tar litt tid å heve teperaturen, men på noen timer kjenner vi tydelig endring når temperaturen har vært satt ned ved fravær.
Signatur
   #2
 39     0
Har du spylt gjennom gulvvarmesløyfen? Tror heller at det kanskje er luft gulvvarmesløyfen hvis da har sirkulasjon til bereder.
  (trådstarter)
   #3
 67     0
Takk for svar. Sløyfen er 99% luftfri, den ble grundig gjennomspylt før jeg startet opp anlegget. Flow meteret dirrer lystig, og kan melde om alt fra 0,5-10l/min alt ettersom hva jeg ber den om. Det er akkurat sirkulasjon til bereder jeg er "usikker" på, da jeg ikke har noen måte å måle det på og alle rør er kalde. Jeg vurderer å stoppe opp sirkulasjonen for å varme vvb godt opp, og så prøve å kjenne om noen rør blir varme etter det.
   #4
 10,486     Akershus     0
Hvis VVB står på, så bør det ikke ta allverden tid før det er litt lunk å kjenne der.

Kan du ta noen flere bilder?
Signatur
   #5
 39     0
Kjenner ikke til shuntløsningen din, men klarer pumpa og hente kjelevann fra kjelen? Det jeg tenker på er at normalt så sirkulerer sirkulasjonspumpa kun over sekundærsiden, altså gulvvarmen.

Den kan kanskje suge til seg nok varmt vann hvis du åpner pådraget fra kjelen helt, men ser for meg at den kanskje kun sirkulerer vannet som er på fordeleren, og ikke tar inn kjelevannet som hever temperaturen uten at du har egen pumpe her?
   #6
 10,486     Akershus     0
Det er der shunten kommer inn i bildet. Når det er for kaldt vann ut til kursene, skal den åpne for at en viss andel av returen går tilbake til tanken, og da hentes tilsvarende mengde varmtvann og blandes inn.

Jeg vil tro det er der noe har stoppet opp eller blitt koblet feil.

Signatur
   #7
 25,236     Akershus     0
Hvordan styres shuntventilen? Ikke noe feil med shunttermostat?
Signatur

  (trådstarter)
   #8
 67     0
Jeg kan ta noen bilder når jeg kommer hjem i kveld. Akkurat nå overvåker jeg temp på shunt via et IP-kamera jeg har hjemme, og ikke så mye å hoppe i taket for enda.

Shuntventilen styres egentlig av den hvite boksen over shunt, med en aktuator, via noen sensorer og ratt jeg kan vri på den hvite boksen. For feilsøkingens skyld har jeg koblet den av, og tvangsstyrt ventilen til maksimal åpning.

Jeg er av samme oppfatning som frodes, at jeg tror det er samblanding med vvb og/eller selve vvb som er problematisk.

Jeg følger opp med flere bilder i kveld, det kan jo godt hende at jeg har valgt feil løsning et sted - eller montert noe feil Smile
   #9
 25,236     Akershus     0
Annet spørsmål: ekspansjonskar?
Signatur
   #10
 10,486     Akershus     0
Jeg hadde også en sånn manuell shunt. Sikker på at du har tvangsstyrt den til maksimal åpning, ikke helt lukket?
